123Ah太阳能储能磷酸铁锂电池组结构

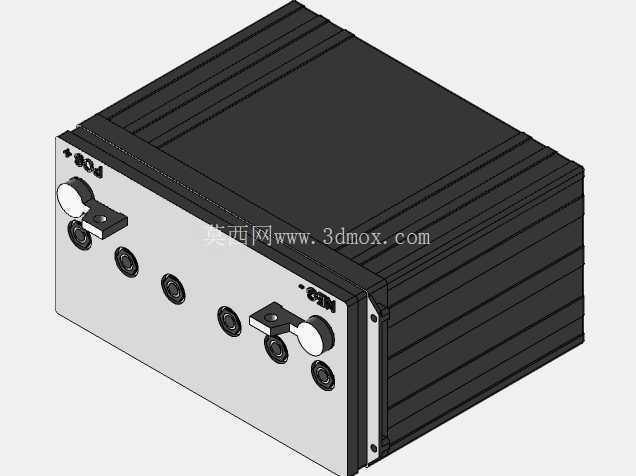

　　在分布式光伏离网供电场景、户用储能配套系统、小型通信基站后备电源搭建中，这类123Ah容量的储能电池是核心电能存储载体，区别于消费类小容量电芯，这类大容量储能单体的结构设计需要同时兼顾散热效率、接线可靠性、安装适配性与防护性能，三维建模过程中需要把实际工程应用里的各类边界约束全部纳入考量，不能只做外观曲面的堆砌。从结构布局来看，该电池采用金属拉伸壳体作为主体承载结构，壳体侧面设计有平行分布的散热筋结构，这类筋条并非装饰性结构，在充放电循环过程中，电芯内部产生的焦耳热会通过导热胶传递到金属壳体，侧面的散热筋能够有效增加壳体与空气的接触面积，在自然对流工况下可以将壳体表面温度降低4-6摄氏度，避免长期高温工况下电芯循环寿命快速衰减。

　　壳体前端的接线区域做了下沉式设计，正负极端子采用大电流铜制接线柱，搭配防呆式极性标识，正极区域标注有清晰的极性符号，接线柱旁设置有固定压片结构，在接入大负载线缆时，压片可以锁紧线缆端子，避免车辆运输或者设备震动过程中线缆松动导致的接触电阻过大、打火等安全隐患；前端面板均匀分布的固定孔位，用于内部电芯模组与前端面板的锁紧固定，同时可以在面板内侧加装绝缘隔板，将带电接线区域与电芯主体做物理隔离，避免金属碎屑或者线缆毛刺导致的短路风险。

　　从安装边界来看，该电池的壳体采用标准机架式安装尺寸设计，壳体两侧预留有安装固定耳，固定耳上的通孔位置匹配标准储能机柜的安装梁孔距，可以直接装入19英寸标准机柜内，也可以通过底部的安装孔直接固定在储能舱的安装底板上，不需要额外制作转接支架；壳体整体的长宽高尺寸适配现有多数户用储能机箱的内部安装空间，建模过程中已经预留了接线操作空间，前端接线区域距离机柜前门的距离满足线缆弯曲半径要求，16平方毫米的动力线缆接入后不会出现过度弯折导致的线芯损伤。设计过程中针对户外应用场景做了结构防护考量，壳体的拼接缝隙处预留有密封胶条安装槽，组装时在槽内填入发泡密封胶条后，可以达到IP54级防护等级，能够阻挡日常环境中的灰尘侵入，也可以承受少量溅水，适配户外光伏储能柜的安装使用环境；壳体顶部采用平整式设计，表面没有突出的结构件，在多组电池并联安装时，可以直接在电池顶部放置层间绝缘板，堆叠安装时不会出现应力集中压坏壳体的问题。

　　接线端子的载流能力经过匹配计算，123Ah容量的电芯持续放电电流可以达到0.5C也就是61.5A，峰值放电电流可以达到1C，选用的铜制接线柱截面积满足载流要求，不会出现端子过热的问题；端子旁的极性标识采用模压成型工艺制作在面板上，不会因为长期使用出现标识磨损脱落的问题，避免现场接线时出现正负极接反的严重操作失误。从内部结构适配来看，壳体内部的空间尺寸匹配方形磷酸铁锂电芯的成组尺寸，建模时预留了电芯支架、汇流排、采集线束的安装空间，内部筋条的位置刚好可以卡住电芯支架，避免设备运输过程中电芯在壳体内出现窜动；壳体的壁厚经过强度校核，在满足整体承重要求的前提下尽可能降低壳体重量，单人即可完成设备搬运与安装作业，不需要额外借助吊装工具。这类电池结构在实际应用中还会搭配电池管理系统使用，前端面板预留的空位可以加装通讯接口或者状态指示灯，不需要额外对面板进行二次开孔加工，建模时已经考虑了后续功能扩展的安装需求，相关安装位的尺寸都做了预留，结构设计人员可以直接在该模型基础上调整细节，适配不同项目的定制化需求，不需要从零开始搭建基础结构，能够大幅缩短储能产品的结构开发周期。
