PCB板载卧式贴片纽扣电池座结构设计

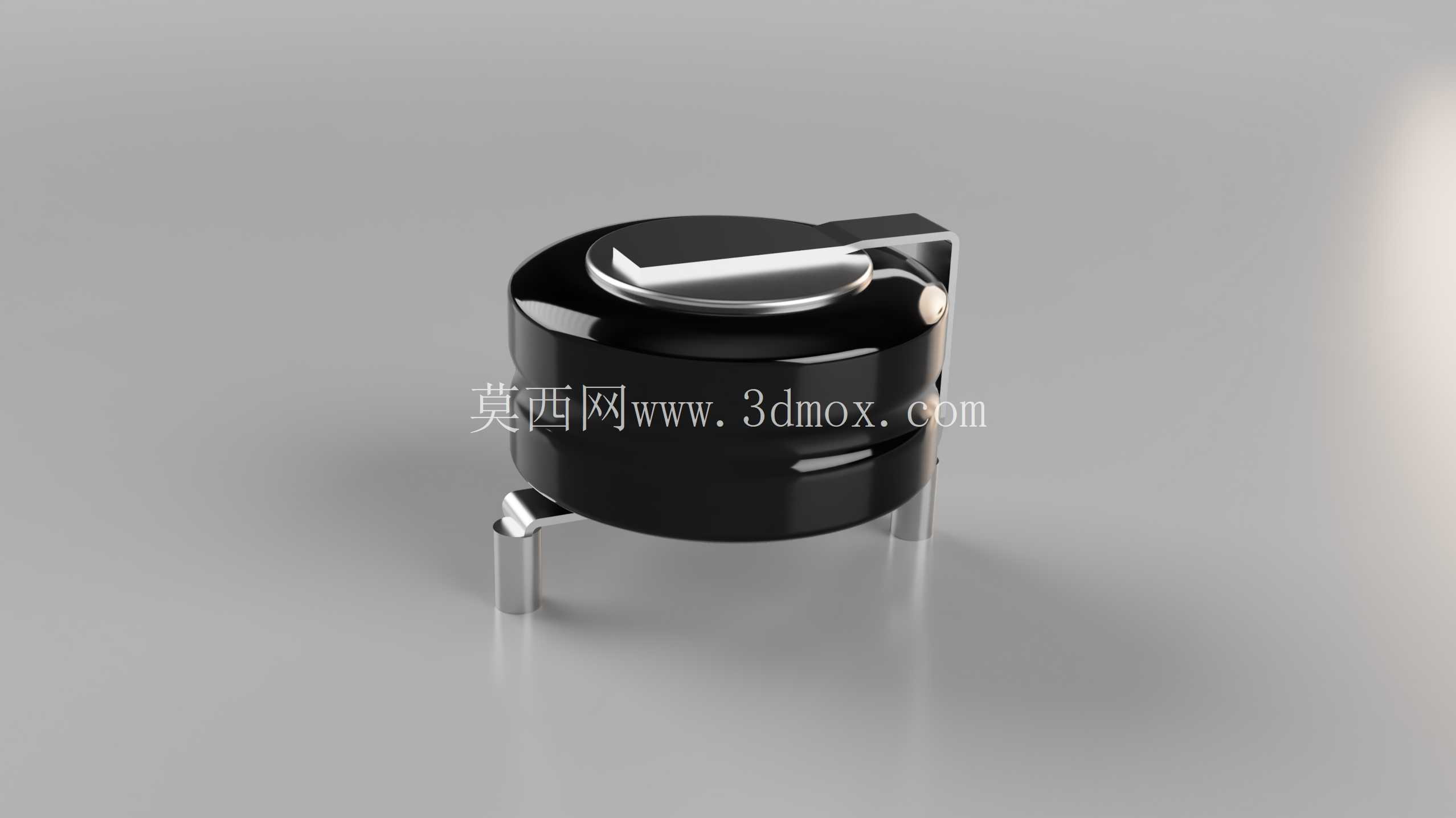

　　在消费类电子、工业控制板卡、低功耗物联网终端的PCB设计场景中，板载备用电源的选型与结构适配始终是结构工程师需要重点考量的环节，这类卧式贴片纽扣电池座，正是为适配高密度PCB板载安装需求开发的小型化储能固定结构。不同于传统插件式电池座需要在PCB上开设过孔、占用板层布线空间的设计，这款元件采用全贴片式引脚结构，三个金属支撑引脚直接通过SMT回流焊工艺固定在PCB表层焊盘上，无需在板件上加工穿通安装孔，能够最大化保留PCB内层的布线空间，尤其适合四层及以上高密度布线的工控板、智能传感器板卡使用。从实际功能来看，这款结构的核心作用是为板载实时时钟芯片、低功耗存储芯片提供掉电备用电源，在主供电回路断开时维持芯片的基础运行，避免计时数据、配置参数丢失，常见于智能电表、工业PLC扩展模块、家用智能网关、便携检测仪器的电路板上。设计层面，这款电池座采用了矮型卧式布局，整体安装高度控制在极低范围内，主体的黑色绝缘基座采用耐高温工程塑料注塑成型，能够承受SMT焊接过程中260摄氏度左右的高温冲击，不会出现基座变形、引脚移位的问题，适配常规无铅回流焊的工艺窗口。

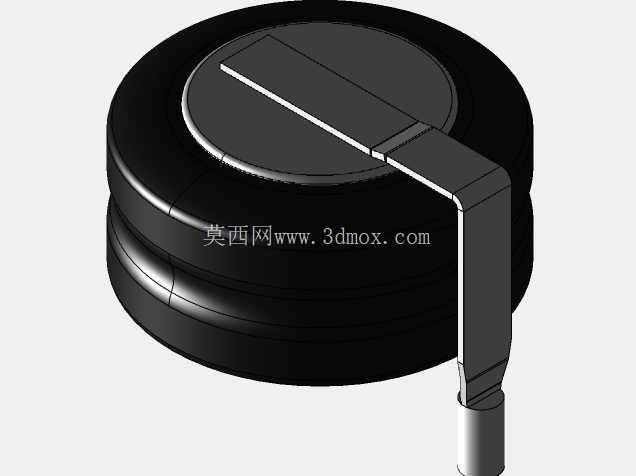

　　基座上方的金属固定弹片采用弹性不锈钢材质冲压成型，弹片边缘做了圆弧翻边处理，既能够在纽扣电池装入后提供足够的压紧力，避免设备在振动工况下出现电池接触不良、瞬断的问题，也不会在电池拆装过程中刮伤电池外壳的镀层，减少接触电阻异常升高的隐患。三个贴片引脚的排布做了等宽间距设计，焊盘尺寸符合常规SMD元件的封装规范，工程师在进行PCB Layout时可以直接调用标准封装库，无需单独定制焊盘尺寸，引脚与基座的连接位置做了应力释放结构，在焊接冷却过程中能够吸收PCB与金属引脚之间的热胀冷缩应力，避免长期使用后出现引脚脱焊、基座翘起的问题。

　　安装边界方面，这款电池座在PCB上的占用投影面积极小，周边仅需预留0.8mm的元件安全间距即可满足SMT贴装的工艺要求，不会与周边的贴片电阻、电容、小型IC产生干涉；电池装入后，整体突出PCB板面的高度不会超过周边常规贴片元件的最高高度，在进行整机外壳结构设计时，不需要为电池位置单独设计凸起避让空间，能够有效压缩整机的厚度尺寸，适配便携类设备的轻薄化设计需求。接触结构的设计上，正极接触点设置在基座内侧的弹片顶端，负极接触点与三个固定引脚中的接地引脚连通，接触部位做了镀镍加镀金的双层镀层处理，能够长期维持稳定的接触电阻，即使在高温高湿的工业环境下长期使用，也不会出现接触点氧化、供电中断的问题。

　　电池拆装的操作空间也做了适配设计，弹片一侧预留了指甲或小型绝缘撬棒的操作间隙，更换电池时不需要额外的专用工具，仅需轻压弹片即可取出旧电池，装入新电池时仅需将电池斜向对准基座卡槽后下压即可卡入到位，操作过程中不会对周边的贴片元件造成挤压损伤。不同于立式纽扣电池座重心偏高、在强振动工况下容易出现焊点疲劳的问题，这款卧式结构的重心完全贴近PCB板面，三个引脚形成稳定的三角支撑结构，即使在车载电子、工程机械机载设备这类持续存在振动冲击的使用场景中，也能维持可靠的固定与连接，不会出现电池座脱落、焊点开裂的故障。在进行三维建模时，这款结构的细节还原需要重点关注弹片的弹性形变行程、引脚的共面度、基座与电池的配合间隙，确保模型导入PCB装配环境后，能够准确验证与周边元件的间距是否满足安全要求，避免实际打样后出现元件干涉、无法贴装的问题。
