18650锂电池组单电芯固定支架结构

　　在储能电源、便携电子设备、小型动力模组的批量组装场景中，18650圆柱电芯的排布固定一直是结构设计环节的核心痛点之一，单颗电芯的径向限位、轴向防窜、极柱侧绝缘避让，直接决定了电池组组装后的抗振性能、循环寿命与安全冗余。这套单电芯固定组件的设计，完全围绕单颗18650电芯的独立装夹需求展开，既可以作为多串多并电池组的基础单元模块，也能单独用于单电芯测试治具、小型供电模块的电芯固定场景。

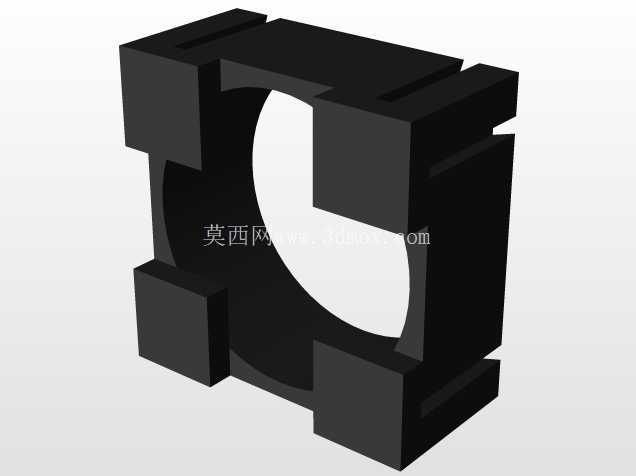

　　从结构细节来看，组件分为上下两个限位卡座，下部卡座承担电芯底部的承托与径向定位，内孔尺寸严格匹配18650电芯的标称外径18mm，预留0.1mm的装配公差带，既保证电芯可以顺畅插入，又不会出现径向晃动；卡座侧壁做了0.8mm的均匀壁厚，在满足PP或ABS注塑成型流动性要求的同时，提供足够的径向抱紧力，避免设备受冲击时电芯从卡座中脱出。上部卡座对应电芯正极盖帽端，特意做了极柱避让沉孔，沉孔深度2mm，直径比正极盖帽大1.2mm，既可以防止卡座壁刮蹭正极盖帽造成绝缘层破损，也能为镍带焊接预留足够的操作空间，不会出现焊针与卡座干涉的问题。

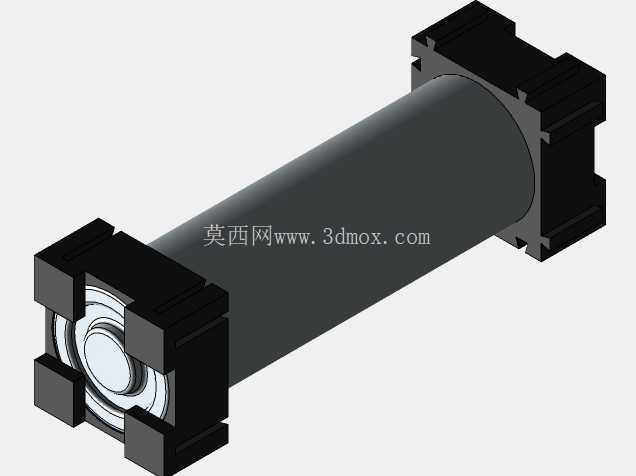

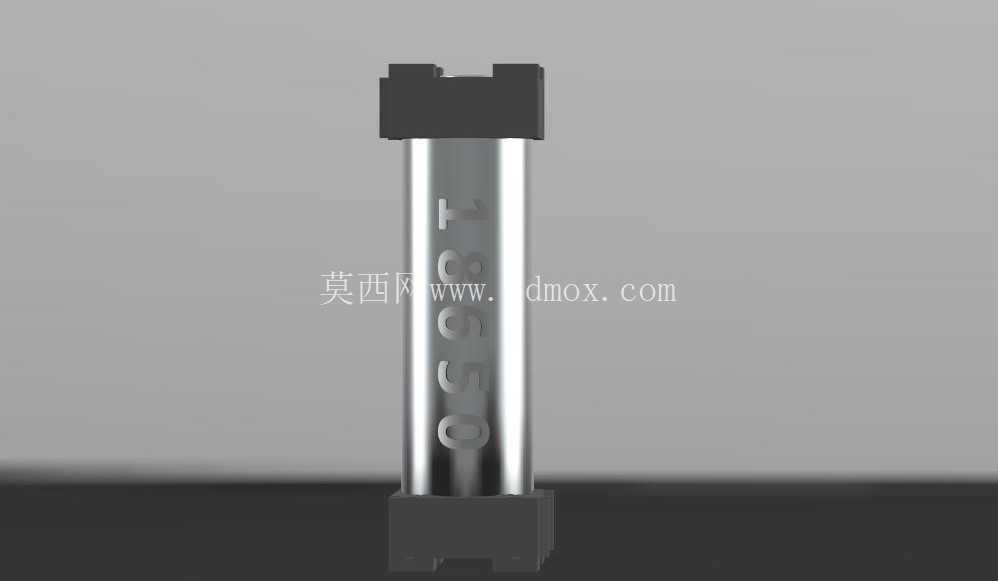

　　上下卡座之间的连接柱做了十字导向筋，组装时可以快速对齐卡位，不需要额外的粘接或螺丝固定，依靠卡扣结构就能实现上下座的锁紧，大幅提升批量组装的效率。设计过程中特意规避了传统多联电芯支架的适配性差问题，单电芯独立组件的形式，可以根据实际电池组的串并需求，任意组合排布电芯数量，不管是1串1并的小型手持设备供电模块，还是13串10并的电动工具电池包，都可以通过侧边的拼接卡扣实现相邻卡座的互联，不需要重新开模制作对应孔数的整体支架，大幅降低小批量定制电池组的结构开发成本。安装边界方面，单套组件装配完成后的总高度为67.5mm，比18650电芯的标称高度65mm高出2.5mm，上下两端的凸出部分可以在电池组装入外壳时形成缓冲间隙，避免电芯两端直接硬接触外壳造成受力损伤；组件最大外径22mm，相邻卡座拼接后的中心距严格控制在19mm，符合18650电池组排布的通用安全间距要求，保证电芯之间有足够的散热间隙，避免充放电过程中热量聚集。

　　在实际应用场景中，这套组件除了用于成品电池组的组装，还可以作为电芯分容测试的治具配件，单颗独立固定的形式可以灵活调整测试位数量，不需要定制专用的测试托盘；在户外便携储能设备的结构设计中，这种独立卡座的形式也能更好地适配异形仓体的空间排布，不会像整体式支架那样受固定孔位限制，无法充分利用仓内不规则空间。结构上还做了多处细节优化，下部卡座的承托面开有0.5mm的透气通孔，电芯出现异常鼓胀时可以及时释放底部压力，也能在注胶固定时让胶水均匀填充间隙，避免出现空腔；上部卡座的边缘做了R0.5mm的圆角导向，电芯插入时不会被锐边刮伤外层的绝缘皮，从细节处降低组装过程中的电芯损坏率。相比传统的青稞纸包裹、泡棉填充的固定方式，这种注塑成型的独立卡座结构一致性更好，批量组装时的尺寸公差可以控制在±0.05mm以内，不会出现泡棉压缩量不一致导致的电芯高低差问题，也能避免青稞纸破损造成的绝缘失效风险。在抗振性能上，卡座的抱紧结构可以承受10g加速度的随机振动测试，电芯不会出现窜动移位，完全满足便携设备、小型动力设备的使用环境要求。
