LEVITON26W81工业电源连接插头结构

　　这款工业级电源插头主要面向车间临时供电回路、户外施工配电接驳、固定式工业设备电源接入等场景设计，作为供电链路末端的活动连接部件，承担着将固定敷设的供电线路与移动用电设备、临时取电终端进行可靠导通的作用，区别于民用插头，其结构设计优先考虑大电流工况下的接触稳定性、反复插拔的耐用性以及复杂使用环境下的绝缘防护能力。从结构设计逻辑来看，这款插头采用了分体式装配思路，外层绝缘壳体选用耐冲击、耐候性强的工程塑料材质，表面做了防滑棱纹处理，既可以在操作人员佩戴劳保手套时提供足够的拧转摩擦力，也能在插头意外跌落、受到外物磕碰时吸收冲击能量，避免内部导电构件出现位移变形。

　　插合端面的金属接触件采用了不对称极性布局，从根源上避免反插、错相的接电风险，接触片的弧度经过反复调校，插入匹配插座时能形成足够的接触正压力，降低大电流通过时的接触电阻，减少长期通电后的发热隐患，接触件根部做了防拉脱的压接结构，能承受线缆侧的意外拉扯应力，避免导线与接触件脱离引发的短路、断路故障。从安装边界来看，这款插头尾部的线缆锁紧结构采用了多瓣式压紧设计，适配常规外径的三芯重型橡套电缆，装配时先将线缆穿入尾部锁紧套，完成内部导线与接触件的压接、固定后，拧紧尾部锁紧螺母即可将线缆外护套牢牢压紧，既可以防止线缆被外力拉扯时内部导线受力，也能阻挡粉尘、水汽从线缆进线位置进入插头内部，满足常规工业场景的防护要求。

　　插合端面的固定螺丝采用了标准十字槽规格，日常维护拆解时不需要特殊工具，即可完成内部接触件的检查、氧化层清理或者损坏部件的更换，降低现场运维的配件与工具成本。在实际设备选型匹配时，需要注意这款插头的插销间距、突出高度与对应插座的适配性，插合后端面的贴合间隙控制在合理范围内，避免粉尘、金属碎屑进入插合缝隙造成接触不良，同时插头整体的外径尺寸要匹配现场的布线空间，在配电箱、设备接线腔等狭窄位置安装时，要预留足够的插拔操作空间，避免插头与周边构件发生干涉。其外壳的多棱面结构除了防滑作用外，也能在插头放置在倾斜工作面时减少滚动滑落的概率，适合在施工现场、设备检修现场等非规整工作台面的临时放置需求。

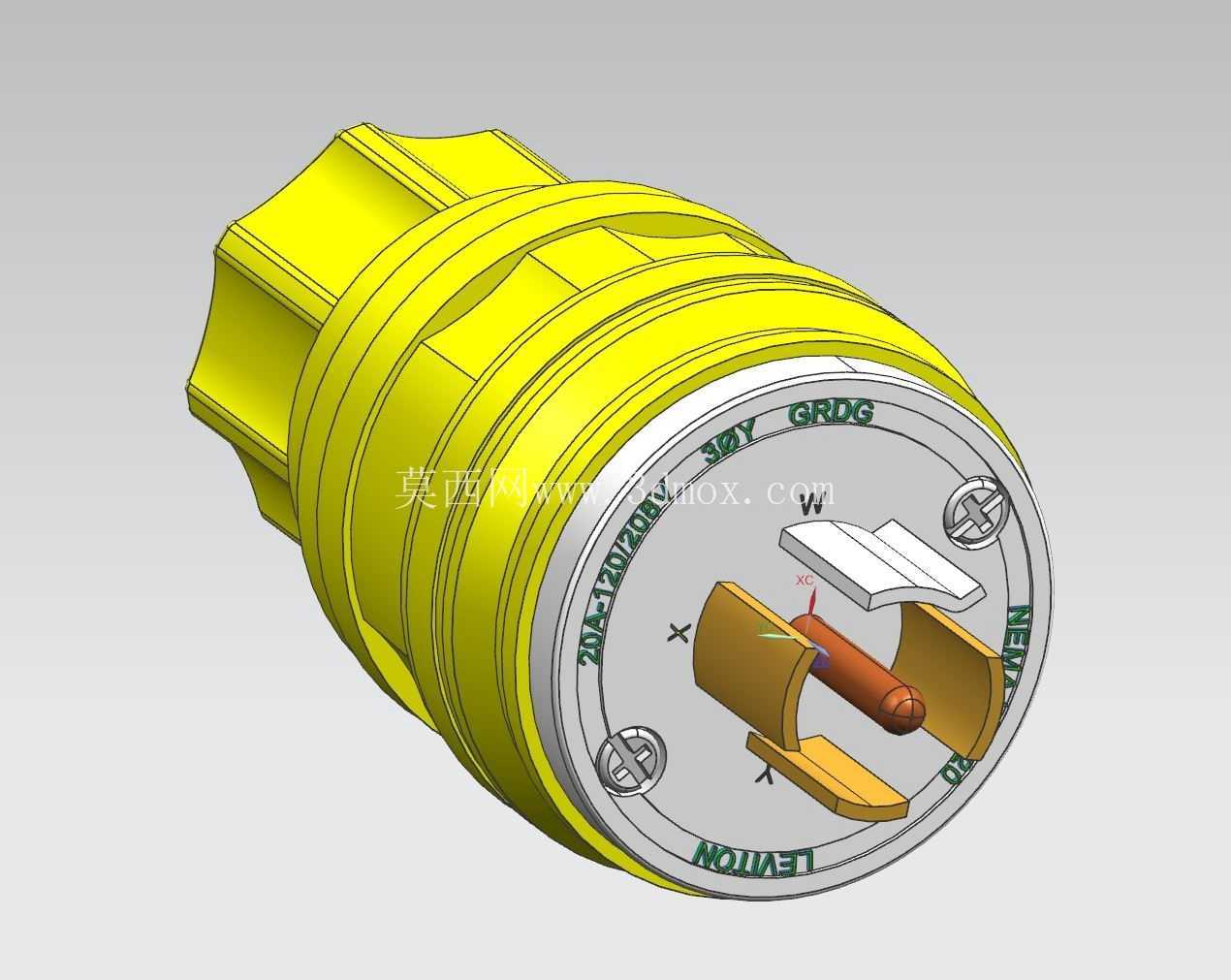

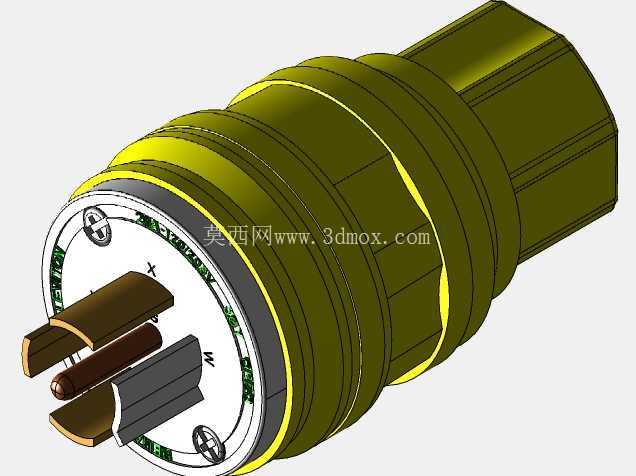

　　内部的绝缘隔层将不同极性的接触件完全分隔，即使在插头受到振动、导线出现小幅位移的情况下，也不会出现不同极性导体短接的问题，适配工业现场设备运行时的持续振动工况。接触件的表面做了镀覆处理，能减少潮湿环境、工业腐蚀性气体对金属接触面的氧化侵蚀，长期使用后依然能保持稳定的导通性能，不需要频繁打磨接触表面。在三维建模过程中，这款插头的曲面过渡、棱边倒角都严格按照实物的装配公差进行还原，外壳的分型面位置、内部筋位的布局都与实际量产产品保持一致，既可以用于电气布线场景的三维布局校验，也能作为接插件选型时的装配干涉检查参考，帮助设计人员在布线设计阶段提前确认插头与周边线缆槽、设备外壳、固定支架的位置关系，避免现场安装时出现尺寸不匹配、插拔操作空间不足的问题。
