电信设备用带铰链门金属防护柜体

　　柜门采用单侧铰链连接的开合结构，铰链位置做了内嵌式处理，避免户外使用时铰链长期暴露在雨水中出现锈蚀卡滞，柜门闭合处搭配嵌入式锁扣结构，锁舌与柜体门框的锁孔配合间隙控制在0.2mm以内，闭合后可以实现均匀的压紧力，配合门框处粘贴的发泡密封胶条，能够阻挡雨水、粉尘进入柜体内部，满足户外场景的基础防护要求。柜体顶部设计有倾斜的导水檐结构，倾斜角度设置为15度，刚好可以让落在顶面的雨水快速顺着檐边滑落，不会在顶面形成积水渗透进柜体拼接缝隙，同时导水檐下方预留了通风间隙，搭配柜体侧壁的隐蔽通风孔，可以实现柜内空气的自然对流，避免柜内安装的设备长时间运行产生的热量积聚，同时通风孔内部加装了金属防虫网，防止蚊虫、细小杂物进入柜内影响设备运行。这类带铰链门的金属柜体最早是为电信户外站点的设备防护需求开发的，实际落地过程中发现其结构适配性极强，完全可以覆盖各类工业场景下的小型设备防护、元器件收纳需求，并不局限于电信单一领域。从结构设计逻辑来看，柜体采用分体式钣金拼接结构，主体框架使用冷轧钢板折弯成型，拼接边预留统一的螺栓安装位，既可以在生产阶段控制单一部件的加工精度，也能在后期维护时快速拆解更换受损部件，不用整体报废柜体。

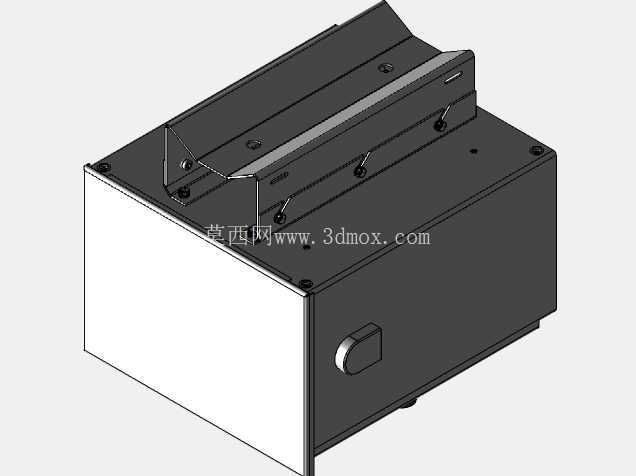

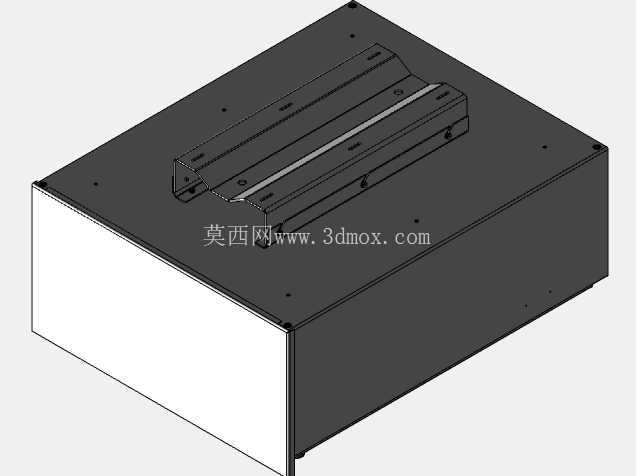

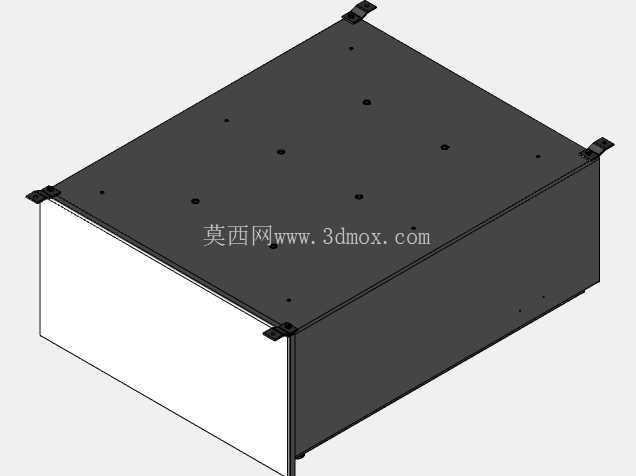

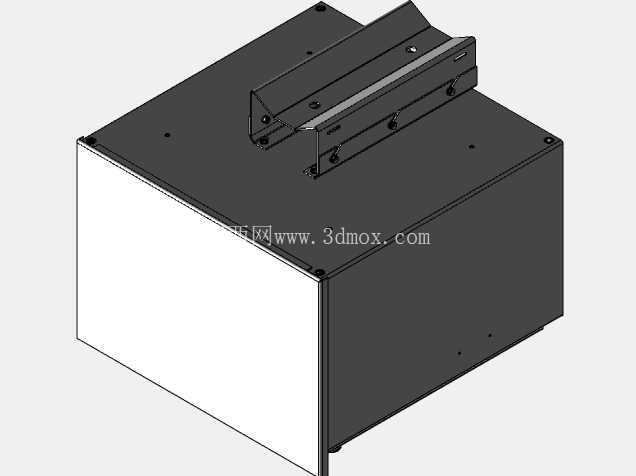

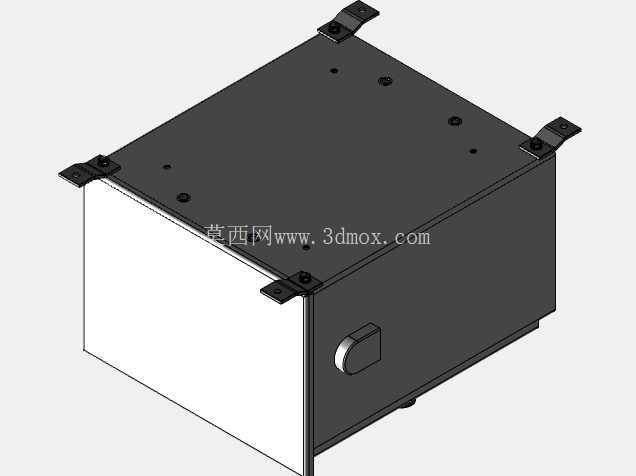

　　安装适配性上，柜体背部预留了两类安装结构，一类是符合壁挂安装标准的挂装孔位，孔位间距匹配常规工业墙面安装的膨胀螺栓固定尺寸，可以直接固定在混凝土墙面、彩钢板墙面等垂直安装面上；另一类是杆装适配的固定支架安装位，可以搭配通用的抱箍支架固定在通信杆、路灯杆等柱状结构上，满足不同安装场景的固定需求。柜体内部预留了统一的安装螺柱孔位，孔位按照通用电气设备的安装孔距标准排布，可以直接固定电源模块、接线端子排、小型通信设备等元器件，不用在现场二次打孔加工，降低现场施工的工作量。

　　柜门内侧还设计了小型的文件收纳袋结构，可以放置设备接线图、维护记录卡等纸质资料，方便后期运维人员查阅，同时在柜门开合侧预留了挂锁孔位，除了自带的锁具外，还可以额外加装挂锁，提升柜体的防盗性能。目前这类柜体覆盖了四组主流的外形尺寸规格，分别为40x32x15、24x24x16、24x24x16、18x16x10，这里的尺寸单位均为英寸，对应不同的内部安装空间需求，选型时可以根据内部需要容纳的设备体积、接线预留空间来选择对应规格，所有规格的柜体安装孔位都做了兼容性设计，同系列不同尺寸的柜体可以使用通用的安装支架，减少安装配件的备货种类。

　　柜体的门板开合角度可以达到120度，完全打开后不会遮挡柜内的操作空间，方便运维人员进行接线、设备更换等操作，铰链处做了限位结构，避免柜门开合角度过大撞击到周边的设备或者墙面。在实际工程应用中，这类柜体除了用在电信基站的户外站点，还可以用在厂区的现场控制节点、园区的监控设备收纳、小型配电分支回路的防护等场景，钣金表面做了静电喷塑处理，涂层厚度控制在60-80μm，具备基础的防腐蚀、耐刮擦性能，可以适应户外日晒雨淋的使用环境，不需要额外做表面防护处理。设计阶段还考虑了接地需求，柜体的框架、门板位置都预留了统一的接地螺柱，可以直接连接接地线缆，保证柜体的接地连续性，满足电气安全的相关要求。柜体的底部预留了标准化的线缆进线孔，孔位搭配可拆分的橡胶密封圈，可以根据穿入线缆的直径调整密封圈的开孔大小，在穿线后依然可以保证柜体的密封性能，避免雨水、粉尘从进线孔位置进入柜内。
