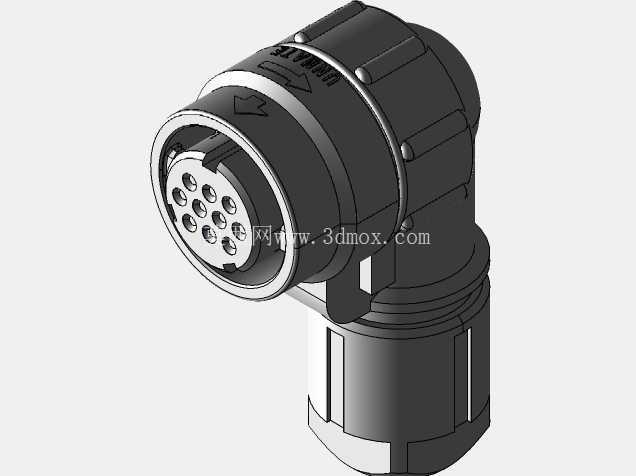

弯式多芯航空连接器三维结构设计

　　这款弯式多芯连接器的三维建模，完全围绕工业现场布线的实际痛点展开，做结构设计时最先考虑的就是设备侧装场景下的线缆弯折半径问题——很多控制柜、伺服电机、检测传感器的安装位紧贴设备侧壁，直头连接器接好线缆后会向外突出一大截，不仅容易被过往工件、运维工具剐蹭，线缆长期处于小半径弯折状态还会加速线芯疲劳断裂，90度弯式的结构刚好能把出线方向引导至平行于安装面，直接把安装后的外凸尺寸压缩六成以上，给设备外围的走线槽、防护盖板留出足够的安装余量。

　　从接口端的结构来看，插合面采用了圆周均匀排布的9芯接触件布局，接触件采用插孔式设计，插合时公头插针能完全嵌入插孔内部，外围的金属壳体做了定位导向槽，插合过程中不需要反复对位，顺着导向槽推入就能自动对齐所有芯位，避免硬插导致的接触件弯折变形。接口外圈设计了三段式卡扣凸台，和配套插座旋合后能形成可靠的机械锁止，设备运行时的持续振动、生产线移位时的轻微拉扯都不会导致连接器松脱，插合面的密封圈槽预留了标准O型圈的安装位，装配合格后能达到IP67级的防护能力，切削液喷淋、车间粉尘弥漫的加工场景下也不会出现接触不良的问题。

　　弯转部位的壳体做了加厚的圆弧过渡，没有出现直角应力集中的结构，建模时特意把内部走线腔的转角做了R5的圆角处理，线缆穿入后不会被壳体棱角割伤绝缘层，腔体内壁预留了屏蔽层压接环的安装位，带屏蔽层的控制线缆接入时，可以把屏蔽网翻折压在压接环和壳体之间，实现360度连续屏蔽，有效阻隔伺服驱动器、变频器工作时产生的电磁干扰，避免微弱传感信号、高速通讯信号出现传输误码。尾部的线缆锁紧结构采用了卡爪式设计，适配外径6-10mm的多芯控制线缆，拧紧尾部螺帽时卡爪会均匀收拢抱紧线缆外皮，不仅能承受不低于80N的轴向拉脱力，还能避免线缆弯折处的应力直接传递到内部接线端子上，反复弯折线缆时也不会出现线芯松脱的问题。

　　做安装边界校核时，这款连接器的法兰安装尺寸完全兼容同规格JAE系列连接器的安装孔位，不需要重新在设备面板上打孔就能直接替换，插合后的总长度比同规格直头连接器短12mm，对于安装空间紧凑的工业机器人末端执行器、小型伺服模组来说，这个尺寸差刚好能避开周边的运动部件，不会出现连接器和设备结构件运动干涉的问题。建模时所有配合面的公差都按照精密接插件的行业标准设定，壳体和绝缘安装板的配合间隙控制在0.05mm以内，接触件的伸出长度严格按照 mating 尺寸要求设定，保证插合后每个接触件的插入深度都在可靠接触范围内，不会出现虚接、接触电阻过大的问题。

　　在实际工业场景中，这类连接器广泛应用在工业机器人的本体走线、自动化生产线的传感器连接、户外检测设备的信号接口、机床的伺服电机动力与信号连接等位置，相比普通的直头连接器，弯式结构不仅能优化设备外观的走线整洁度，更能从结构层面降低线缆损坏、连接器松脱的故障概率，减少生产线非计划停机的时间。建模过程中还原了所有的细节结构，包括壳体表面的防滑滚花、卡扣位置的解锁标识、内部的防水胶圈槽、接线端子的固定卡槽，不管是用来做设备整机的布线仿真、结构干涉检查，还是用来做连接器的国产化替代设计参考，都能直接调用，不需要再做额外的结构补全。
