金属螺旋弹簧三维结构设计作品

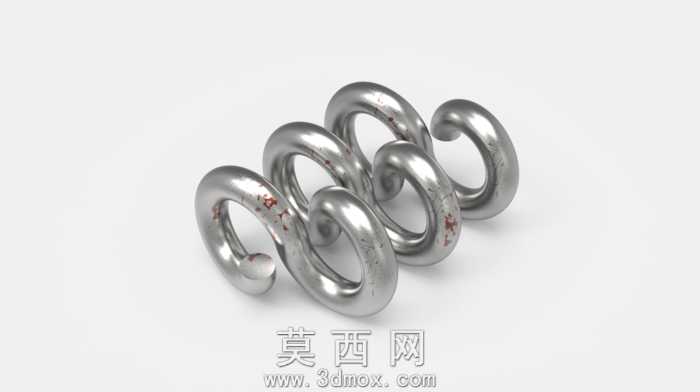

本作品为采用螺旋扫描特征完成的金属圆柱螺旋弹簧三维建模作品，建模过程依托参数化三维设计软件完成，整体建模逻辑围绕螺旋扫描的核心特征展开，首先根据弹簧的常规设计参数确定螺旋线的基准轨迹，设定匹配常规压缩弹簧的节距、中径、有效圈数参数，保证螺旋线轨迹平滑连续无拐点，为后续扫描特征的生成提供精准的路径基础。在扫描截面的绘制阶段，选用圆形截面作为弹簧丝的基础轮廓，截面直径与螺旋中径的比例符合通用圆柱螺旋弹簧的设计规范，扫描过程中严格控制截面与螺旋轨迹的垂直约束，避免出现扫描特征扭曲、截面偏移的问题，保证每一圈弹簧丝的成型均匀一致，两端的支撑圈部分通过轨迹端部的节距收敛处理，实现端部弹簧丝的并圈效果，还原真实弹簧端部磨平前的结构形态。材质渲染阶段选用抛光不锈钢金属材质，调整材质的反射率、粗糙度参数，还原金属弹簧表面的亮面金属质感，同时添加轻微的使用痕迹纹理，让渲染效果更贴近工业生产中实际弹簧的视觉表现，避免材质过于塑料化失真。结构设计上，该弹簧为等节距圆柱螺旋压缩弹簧结构，各圈弹簧丝之间保留均匀的间隙，满足压缩工况下的形变空间需求，整体结构无多余特征，所有几何参数均可通过参数化驱动进行调整，使用者可根据实际使用需求修改弹簧丝直径、弹簧中径、有效圈数、自由高度等核心参数，快速生成不同规格的弹簧模型，可直接用于机械装配场景中的弹性元件配套设计，也可作为螺旋扫描特征教学的演示案例，帮助学习者理解参数化建模中扫描类特征的创建逻辑与参数控制方法，建模过程中对螺旋轨迹的曲率连续控制、扫描截面的方位约束技巧，也可为同类弹性零件的三维建模提供参考。
