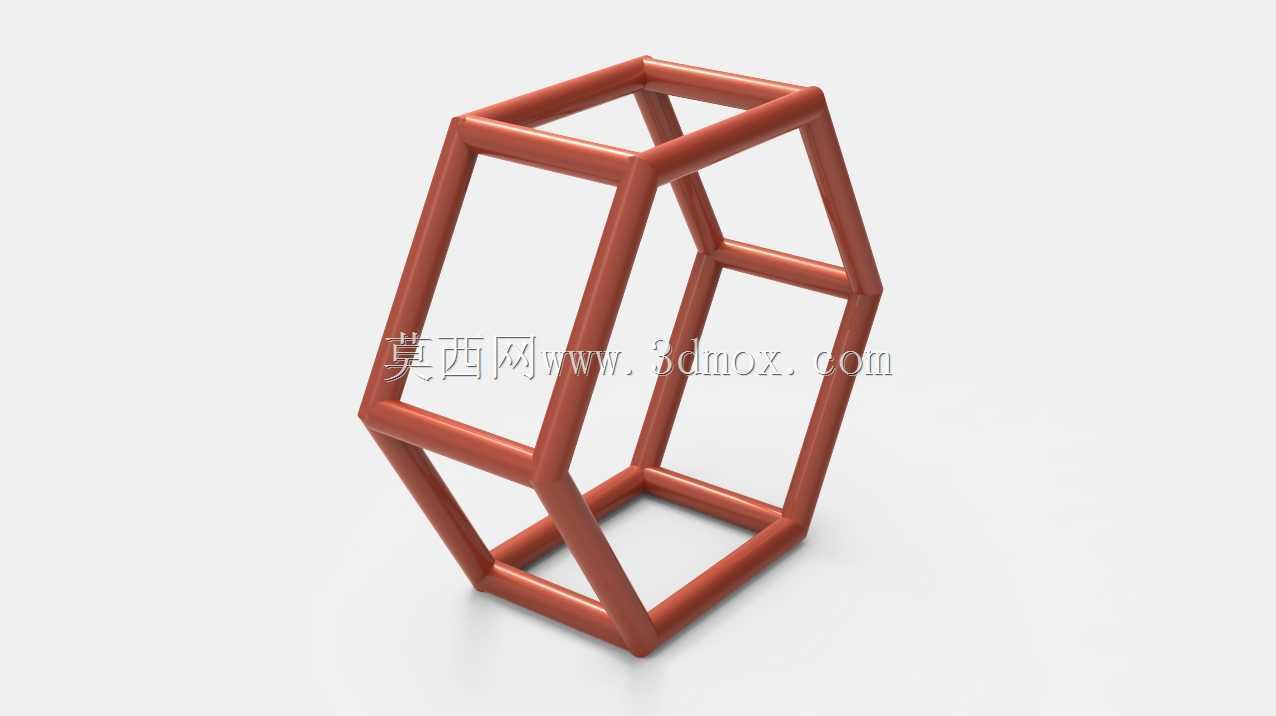

扫掠成型六棱柱镂空框架结构件

　　这类扫掠成型的镂空六棱柱框架，在工业现场多作为小型设备的防护外笼、轻量化支撑骨架使用，常见于实验室小型检测仪器、桌面型工控设备的外围防护，或是输送线末端的物料导向框架，相比整块板材弯折的壳体，镂空结构能在保证结构刚度的同时大幅降低整体重量，也便于设备内部的散热与线路排布，日常运维时无需完全拆解框架即可观察内部部件运行状态。从结构设计逻辑来看，该框架采用等截面型材沿闭合空间路径扫掠生成，所有杆件的截面尺寸保持一致，转角处做了连续过渡处理，没有额外的拼接焊缝或紧固件安装位，这种一体成型的设计思路能减少装配环节的累计误差，避免多零件拼接带来的应力集中问题，在承受侧向冲击或垂直方向载荷时，力能沿着连续的杆件路径均匀传导，

　　不会在拼接位置出现应力突变。设计这类框架时首先要确认内部容纳空间的最小边界，六棱柱的内切圆直径需要比内部安装的核心部件最大外形尺寸单边留出至少10mm的安全间隙，避免设备运行时的振动导致部件与框架内壁发生剐蹭，框架的轴向长度要匹配内部部件的安装深度，两端预留的安装法兰位要和设备基座的孔位完全对应，安装孔的中心距公差需要控制在±0.2mm以内，保证装配时无需额外修配即可完成定位。框架的杆件截面尺寸选择需要结合实际载荷计算，若作为防护笼使用，杆件壁厚选1.2-1.5mm即可满足常规的防碰撞要求，若作为承重支撑骨架使用，壁厚需要提升至2mm以上，同时要在框架的中间位置增加横向加强杆件，就像图中结构中部的横向连接杆，

　　能有效提升框架整体的抗扭刚度，避免长距离杆件在受载时出现失稳变形。在实际建模过程中，扫掠路径的绘制需要保证所有转角处的曲率半径一致，避免生成的实体出现截面畸变，路径的闭合端点要做完全约束，防止扫掠后出现实体缝隙，这类一体结构的框架后续做表面处理时也更便捷，喷塑或阳极氧化过程中不会出现拼接缝隙藏液的问题，能提升整体的表面处理质量。
