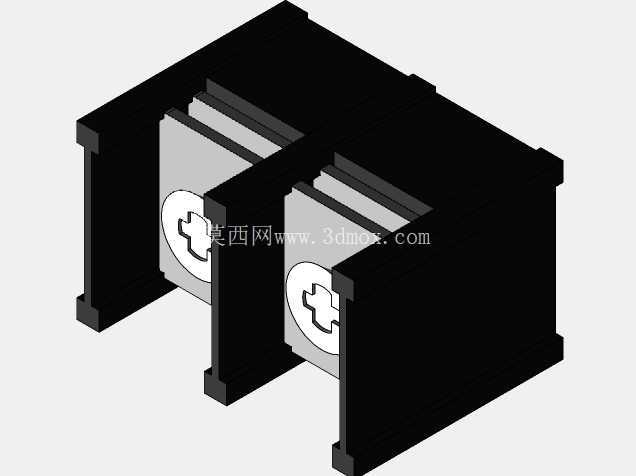

13mm间距双位栅栏式接线端子结构

　　在低压配电、工业控制板卡、小型电源模块的布线环节里，接线端子的选型直接决定了整机布线的规整度、后期维护效率以及长期通电的接触可靠性，这款13mm间距的双位栅栏式端子，就是针对小空间内大电流导线接驳场景设计的连接部件。从实际应用场景来看，这类端子常被用在开关电源输出端、小型变压器次级接线侧、工控IO模块的外部接线位，替代传统的焊线工艺，让现场接线无需携带焊具，仅用普通十字螺丝刀就能完成导线的锁紧固定，大幅降低现场装配的工时消耗。

　　从功能特性上看，这款端子采用双接线位独立栅栏隔离设计，两个接线位之间设置了凸起的绝缘隔栏，能够避免相邻接线位的导线铜丝外露造成的短路风险，哪怕是多股软线压接后存在少量散丝，隔栏也能将散丝限制在单个接线腔内部，不会跨接引发电气故障。每个接线位都配置了十字槽锁紧螺钉，螺钉底部带有压接垫片，锁紧时垫片会均匀压在导线线芯上，不会因为螺钉尖端直接挤压线芯造成断丝，长期使用后也能保持稳定的接触压力，避免因为振动、温度循环导致的接线松动。

　　设计思路上，这款端子的整体外形做了方正化处理，外壳采用黑色绝缘工程塑料材质，具备足够的介电强度，能够满足AC220V及以下电压等级的绝缘要求，外壳的侧壁做了加厚处理，在PCB板上焊接或者螺丝固定后，能够承受接线时螺丝刀施加的侧向力，不会出现外壳开裂的问题。接线腔的开口方向正对操作侧，接线时不需要倾斜螺丝刀就能对准螺钉槽，在设备内部布线空间紧凑的情况下，也能顺利完成接线操作。端子底部设计了定位凸台，对应PCB板上的定位孔，过波峰焊时不会出现偏移，保证焊盘对位准确。

　　外形尺寸与安装边界方面，这款端子的相邻接线位中心间距为13mm，这个间距能够满足10A以内电流的爬电距离要求，适配1.5平方毫米及以下线径的单股或多股铜导线。端子整体高度控制在较低水平，不会在板卡上占用过多的垂直空间，适合安装在薄型电源模块、小型控制盒内部。安装方式上既可以采用直插焊针焊接在PCB板上，也可以通过两侧的固定耳用螺丝锁在安装面板上，适配不同的装配需求。端子的金属导电部分采用铜质基材，表面做镀锡处理，抗氧化能力强，长期在湿热环境下使用也不会出现接触电阻升高的问题。

　　在实际选型匹配时，需要注意这款端子的螺钉锁紧扭矩不能超过规定上限，避免螺纹滑牙或者塑料外壳破裂，导线剥线长度要控制在刚好能完全插入接线腔的范围，不能让铜丝外露在隔栏外侧。如果是多股软线接线，建议先给线芯烫锡或者加装冷压端子，再插入接线腔锁紧，能够进一步提升连接可靠性。这类栅栏端子相比插拔式端子，接触面积更大，抗振动性能更好，适合用在存在一定振动的工业设备内部，不会因为设备运行的振动导致接线松脱。从三维建模的角度看，这款端子的模型还原了隔栏、螺钉槽、底部定位凸台、焊针等所有细节结构，在做整机布线仿真、PCB板布局干涉检查时，能够直接导入使用，准确模拟实际装配后的空间占用情况，避免设计阶段出现端子与周边元件干涉、接线空间不足的问题。
