Elcom PBS系列按钮开关三维结构设计

　　在工业控制、小型电子设备的操作回路设计中，按钮开关是人机交互环节最基础也最核心的执行元件之一，Elcom PBS系列按钮开关的三维结构设计，完全围绕实际安装场景与操作需求展开，能够适配多数低压控制回路的通断需求。从实际应用场景来看，这类按钮开关常被集成在小型控制柜面板、手持操作终端、测试治具台面上，也可用于小型消费电子、通讯设备的电源触发、功能切换回路，不管是需要瞬时触发的点动控制场景，还是需要保持通断状态的锁存控制场景，该系列开关都能通过内部结构的差异化配置满足对应需求，单刀单掷的触点形式也足够覆盖多数单回路通断的控制要求，无需额外配置复杂的触点组，能有效降低控制回路的布线复杂度。

　　从产品功能特性来看，该系列开关区分瞬时动作与锁存动作两种工作模式，瞬时模式下按压触发、松开即复位，适合点动调试、信号触发类场景；锁存模式下按压一次保持通断状态切换，再次按压才复位，适合电源开关、功能档位切换类场景。外露的操作端采用红色绝缘帽设计，一方面红色在工业场景中具备高辨识度，操作人员能快速定位操作位置，另一方面绝缘材质能避免操作时的静电干扰与触电风险，操作帽的弧面设计贴合手指按压的触感，长期操作也不易产生明显的不适感。开关主体的黑色绝缘壳体采用工程塑料材质，具备足够的结构强度与绝缘性能，能适配常规工业环境下的温湿度变化，不易出现壳体开裂、绝缘失效的问题。

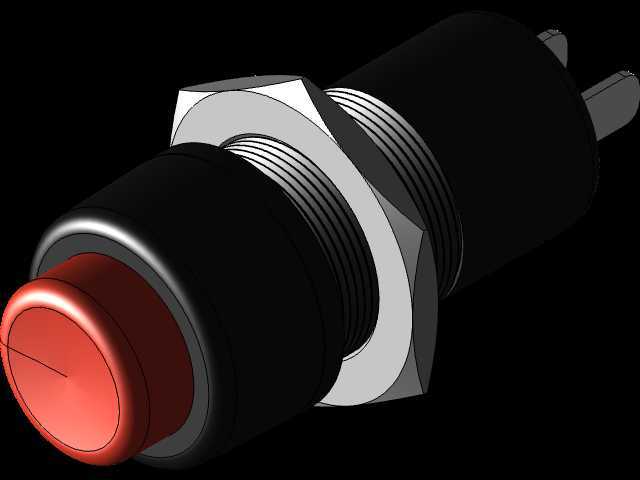

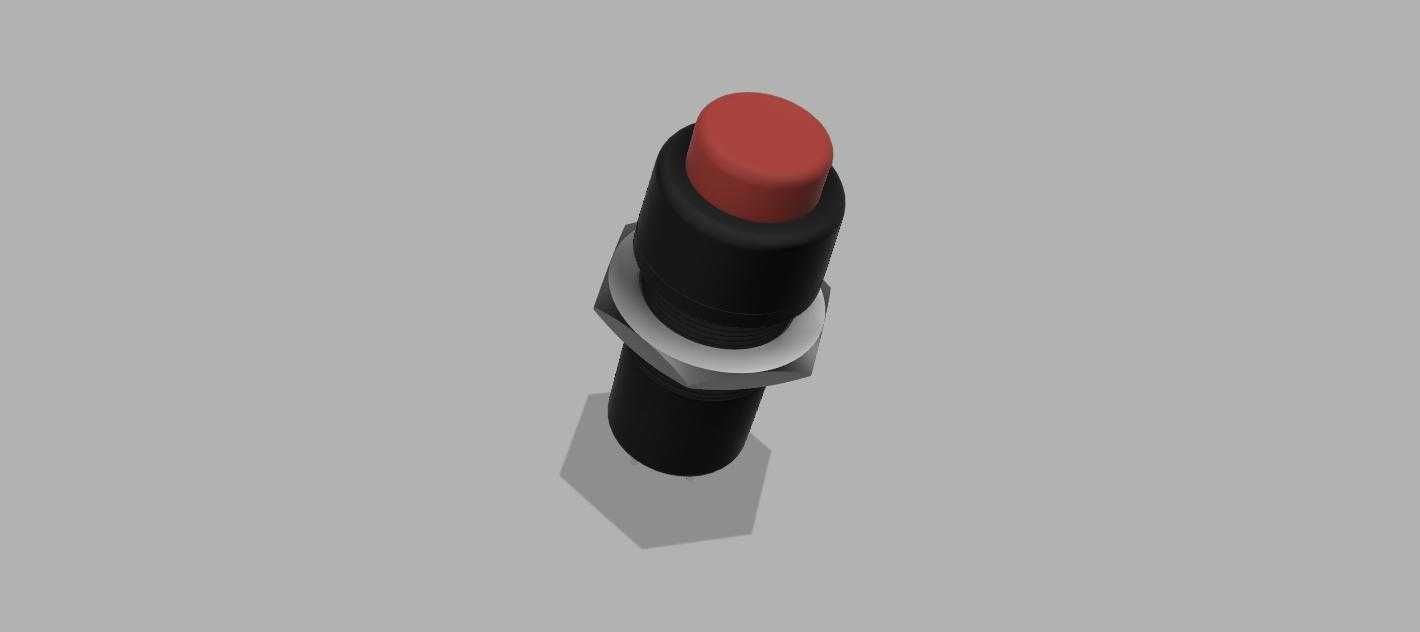

　　从设计思路层面拆解，这款开关的结构完全围绕面板安装的场景做适配，中部设计的六角螺母与配套垫片结构，是典型的面板螺纹安装结构，安装时只需在面板上开出对应直径的安装孔，将开关主体从面板正面穿入，再从背面拧上六角螺母即可完成固定，垫片的存在能增大螺母与面板背面的接触面积，避免拧紧螺母时刮伤面板表面，同时也能提升安装后的紧固程度，避免设备运行过程中的振动导致开关松动移位。底部的六角结构一方面是安装时的受力位，方便用扳手夹持固定开关主体，避免拧螺母时开关跟转，另一方面也能作为接线端的防护结构，保护内部触点与接线部位不受外力磕碰损伤。

　　关于外形尺寸与安装边界，这款开关属于小型面板安装类按钮，整体轴向长度适配厚度在1到5毫米之间的常规设备面板，安装孔直径匹配中部螺纹的外径，安装时需要在面板周边预留至少两倍于开关主体直径的操作空间，避免相邻元件距离过近导致误触。开关外露在面板正面的操作帽高度较低，不会因为突出面板过多而被意外磕碰触发，背面的接线端长度也控制在合理范围内，不会占用过多的设备内部布线空间，适合内部空间紧凑的小型设备使用。触点部分的接触件采用导电性能优异的金属材质，能保证通断时的接触可靠性，降低接触电阻过大导致的回路压降问题，内部的复位或锁存机构经过结构优化，操作按压的手感阻尼适中，既不会因为按压力度过小导致误触发，也不会因为按压力度过大增加操作人员的操作负担。在三维建模过程中，这类开关的结构细节需要重点还原螺纹段的尺寸精度、六角安装位的对边尺寸、操作帽的突出高度，这些参数直接决定了后续做面板开孔设计、装配干涉检查时的准确性，如果建模时的安装尺寸出现偏差，实际生产装配时就会出现开关装不进面板、固定螺母无法拧紧、操作帽与面板外的其他结构干涉等问题，因此建模时需要严格对应实物的安装边界尺寸，保证每个配合结构的公差预留符合五金件安装的常规要求，比如螺纹段的外径要略小于安装孔直径，预留0.1到0.2毫米的装配间隙，方便安装时的穿入操作，六角螺母的对边尺寸也要准确还原，方便后续装配时生成对应的扳手操作空间校核。
