带陶瓷天线的Ublox M6定位模块结构设计

　　在户外测绘终端、车载定位终端、物联网资产追踪设备、小型无人机飞控系统这类需要稳定卫星定位信号的设备开发中，定位模块的结构选型与安装适配一直是结构工程师需要重点考量的环节，这款集成陶瓷天线的Ublox M6定位模块结构，正是针对这类紧凑型定位需求完成的三维结构建模，能够直接适配多数嵌入式定位场景的安装空间要求。从实际工程应用的角度看，这类集成陶瓷天线的定位模块，省去了外接天线的布线与安装工序，在空间局促的手持设备、穿戴式定位终端、小型管网监测节点中应用十分广泛，不需要额外预留天线馈线的走线路径，也避免了外接天线接头松动带来的信号故障风险，能够有效降低整机组装的工序复杂度。

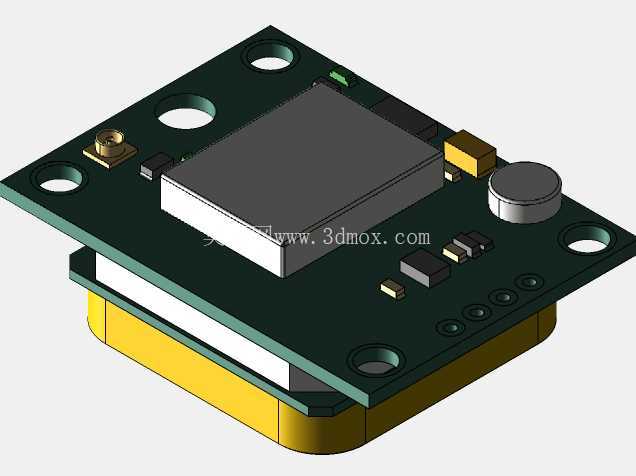

　　模块采用双层板叠层结构设计，上层为核心定位电路主板，板载定位处理芯片、射频匹配电路、电源滤波电容、状态指示元件以及IPEX天线备用接头，下层直接叠装陶瓷天线介质块，这种叠层布局能够最大化利用垂直方向的安装空间，将整体平面占用尺寸压缩到最小，适配紧凑的设备内部腔体。主板四周预留的四个金属化安装孔，对应M2规格的固定螺丝，孔位公差按照通用PCB安装标准设计，能够直接与设备内部的安装支柱配合，不需要额外设计转接固定件，安装孔边缘做了露铜处理，可根据整机EMC设计需求选择是否接外壳地，提升模块的抗干扰能力。板载的IPEX备用接头，是为了应对部分金属外壳设备内部信号屏蔽的场景，当设备外壳为金属材质、内置陶瓷天线信号接收受遮挡时，可通过该接头外接外置天线，不需要更换整个定位模块，提升了模块的场景适配性。主板上的元件布局充分考虑了生产焊接与后期维修的便利性，大尺寸电解电容、金属屏蔽罩等较高元件的排布避开了安装孔位与板边连接器位置，回流焊接时不会出现元件干涉治具的问题，元件之间的间距满足0805封装元件的最小安全间距要求，也方便后期维修时的热风枪操作。陶瓷天线块与上层主板之间采用定位柱加粘接的固定方式，建模时预留了0.1mm的粘接胶层厚度，避免实际组装时因为胶层厚度导致整体高度超出设计阈值，天线块的边角做了R0.5的圆角处理，组装时不会刮伤周边的连接线或者其他元件。模块的对外连接采用侧边半孔焊盘设计，可直接焊接在主板的对应焊盘上，也可以根据需求焊接排针做成插接式模块，焊盘的尺寸按照通用2.54mm排针间距设计，兼容市面上多数定位模块的封装尺寸，能够直接替换同封装的其他型号定位模块，降低设备改版的结构调整工作量。

　　从安装边界来看，模块整体高度控制在较低范围，安装时只需要在设备腔体内部预留对应平面尺寸的安装区域，上方不需要额外预留过高的元件避让空间，陶瓷天线的上方区域要求不能有金属元件遮挡，建模时已经标注了天线正上方的净空区域范围，结构工程师在做整机布局时可直接参考该净空要求排布周边元件，避免金属遮挡影响卫星信号接收强度。电源输入部分的滤波电容靠近模块电源引脚排布，能够有效滤除电源线上的高频干扰，提升定位模块在复杂电磁环境下的工作稳定性，板载的备份电池座可适配纽扣电池，在主电源断开时为模块的星历数据存储提供供电，缩短下次启动时的定位搜星时间。

　　整个建模过程严格按照实物元件的实际尺寸绘制，每个元件的外形、高度、安装位置都和实际量产模块保持一致，结构工程师在做整机结构设计时，可直接将该模型导入装配体中做干涉检查、安装空间校核，不需要重新测绘模块尺寸，能够有效缩短产品开发阶段的结构设计周期，避免因为模块尺寸测绘误差导致的后期壳体开模返工问题。在做设备整机的EMC设计时，该模块的金属屏蔽罩结构可直接与整机的接地弹片接触，将屏蔽罩上的干扰电流导入整机地，进一步提升模块的抗干扰性能，建模时也预留了屏蔽罩与接地弹片的接触位置空间，方便结构工程师设计对应的接地结构。
