带玻璃前门立式燃木取暖炉结构设计

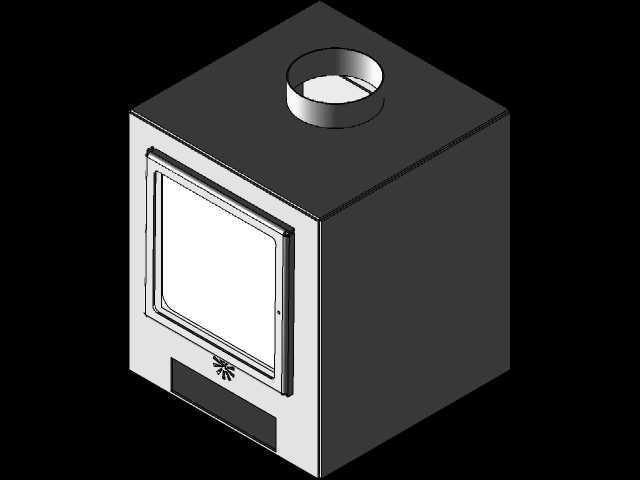

　　这款立式燃木取暖设备的三维结构，核心围绕民用独立采暖场景的实际使用需求搭建，在做结构拆分时首先考虑的是日常添柴、观火、排烟、清灰几个高频操作的合理性，没有做多余的装饰性结构，所有外轮廓和内部腔体的尺寸匹配都服务于实际使用逻辑。从安装边界来看，整体采用近似正立方体的立式布局，顶部居中设置圆柱形排烟接口，这个接口的外径尺寸匹配常规民用采暖排烟管的通用规格，安装时只需对接同内径的金属排烟管延伸至室外即可，不需要额外做变径转接，接口与炉体顶板采用满焊衔接的结构预留，能避免使用过程中烟气从衔接缝隙溢出。炉体正面的玻璃前门是整个结构的设计重点，门框采用嵌套式阶梯结构，玻璃嵌入后通过周边的压条固定，阶梯结构预留了密封件的安装槽，关闭炉门后能保证炉腔的密闭性，既可以通过透明玻璃直接观察炉内柴火的燃烧状态，不用频繁开门查看火势，也能避免燃烧过程中火星溅出引发安全隐患，门体侧边预留了铰链安装位和锁扣结构，开合角度能满足日常添柴操作的空间需求，不会出现开门时角度不够、添柴容易磕碰门框的问题。

　　炉腔内部的空间尺寸经过匹配，能容纳常规长度的劈柴，不需要用户额外把木柴截成过短的尺寸，降低使用时的预处理成本，炉腔底部预留了灰斗的安装空间，燃烧后的灰烬可以直接落入下方的抽拉式灰斗，清理时只需抽出灰斗倒出积灰即可，不需要伸手到炉腔内掏灰，日常维护的操作便利性有足够的结构支撑。炉体的外壳采用双层结构预留，内层为耐火隔热层的安装位，外层为金属装饰壳体，两层之间预留空气隔热层，能降低设备运行时外表面的温度，避免人员误触造成烫伤，正面玻璃下方设置了通风调节结构的安装位，通过调节进风口的大小可以控制炉内的进氧量，进而调节燃烧的剧烈程度，匹配不同室温下的采暖需求。

　　做这个结构建模的时候，特意把所有的安装配合面都做了公差预留，比如玻璃和门框的配合间隙、排烟管和顶部接口的配合间隙、门体铰链的安装孔位都按照常规五金件的安装公差做了偏移，不会出现建模时尺寸严丝合缝、实际生产装配时出现干涉装不上的问题。设备的底部做了平整的支撑面，不需要额外做复杂的固定结构，直接放置在平整的防火地面上即可使用，整体的重心落在炉体几何中心偏下的位置，日常使用时不会轻易出现倾翻的风险。从实际应用场景来看，这款设备既可以用于乡村自建房的客厅独立采暖，也可以用于民宿、露营基地的室内取暖场景，结构上没有复杂的电控部件，纯机械结构的可靠性更高，不需要依赖电力就能运行，在停电等特殊场景下也能正常使用。

　　建模过程中对所有的折弯、焊接边都做了工艺性校验，比如炉体外壳的折弯半径匹配常规钣金加工的折弯刀具参数，不需要开发特殊的加工刀具就能完成生产，焊接边的位置都设置在非外观面，能减少后期打磨、表面处理的工作量，控制生产加工的成本。玻璃门的观察视野尺寸经过反复调整，既保证足够的观火面积，也不会因为玻璃面积过大导致炉腔温度流失过快，影响采暖效率，门框的压条结构采用可拆卸设计，后期如果玻璃出现损坏，不需要整体更换炉门，只需拆开压条更换同尺寸的耐高温玻璃即可，降低后期的维护成本。顶部的排烟接口高度做了合理的延伸，能保证排烟管对接后的结构稳定性，不会因为管道过长出现接口处受力过大变形的问题，接口处还预留了防风帽的安装位，用户可以根据使用场景加装防风帽，避免室外风倒灌进炉腔影响燃烧效果。
