汽轮机叶片结构三维数模

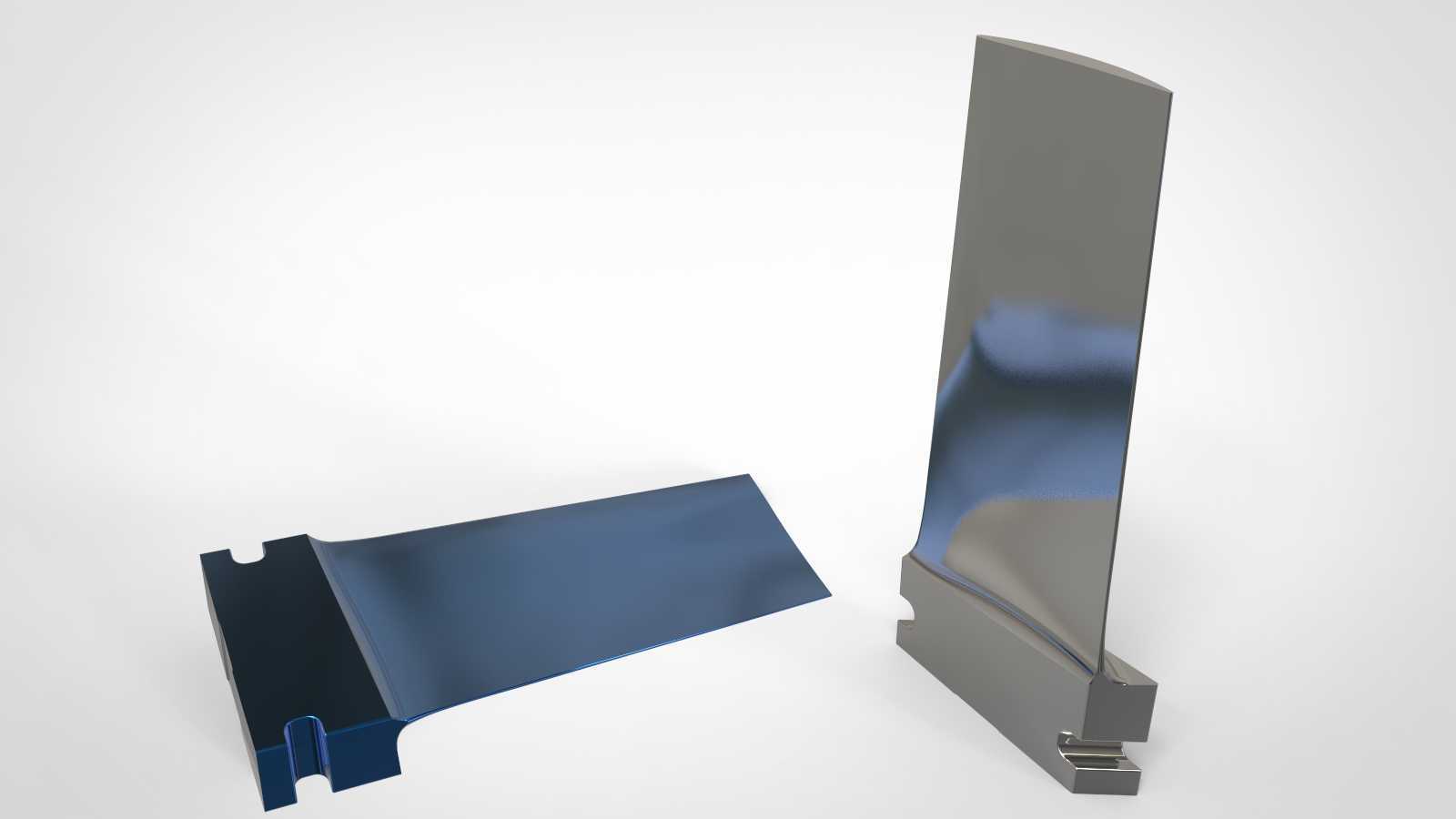

　　这类叶片是透平机械核心做功部件，广泛应用在火电汽轮机、燃气轮机、工业驱动透平设备中，直接参与能量转换过程，工作时持续承受高温高压汽流冲击、离心载荷与交变振动应力，其型面精度直接决定整机组的热效率与运行可靠性。从结构来看，模型完整还原了叶根、叶身、叶顶三个核心功能段，叶根采用枞树型榫头结构，对应轮缘上的匹配榫槽，安装时沿轮槽轴向滑入即可完成定位，这种结构的接触承载面多，能均匀分散高速旋转产生的巨大离心力，适配高转速工况的载荷传递需求，安装边界需严格控制榫头与榫槽的配合公差，侧向间隙控制在0.02-0.05mm区间，避免运行中出现微动磨损导致的疲劳裂纹。

　　叶身部分采用变截面扭转型线设计，从根部到顶部的截面弦长、安装角连续平滑过渡，完全符合汽流沿叶高方向的速度三角形变化规律，能减少汽流二次流损失，让不同叶高位置的汽流都能以最佳角度冲击叶型，提升能量转换效率；型面的粗糙度要求控制在Ra0.8以下，降低汽流摩擦阻力，同时减少积盐结垢的附着概率。叶顶位置设计有围带配合结构，安装后相邻叶片的围带可拼接成整圈阻尼结构，运行时在离心力作用下相互抵紧，增加叶片组的整体刚度，调整叶片固有频率，避开共振区间，降低振动断裂风险。

　　设计过程中首先要完成气动参数核算，根据通流部分的流量、压比、转速参数确定各截面的叶型坐标，再通过三维曲面拟合生成连续光滑的叶身实体，之后结合强度校核结果调整叶根的承载面角度与过渡圆角，所有截面过渡位置都采用大圆角平滑衔接，避免应力集中，尤其是叶根与叶身的转接处，圆角半径不小于3mm，降低交变应力下的疲劳失效概率。实际选型应用中，这类叶片的尺寸匹配需严格对应转子轮盘的槽道尺寸，叶身高度需匹配通流部分的径向间隙，叶顶与汽缸隔板的间隙控制在1-1.5mm，既要避免运行中热胀碰磨，又要减少漏汽损失。

　　反向工程复刻这类零件时，需通过三坐标扫描获取完整点云数据，重点校准叶身型线的扭转角度与各截面的厚度分布，榫头的齿形角度与齿距公差需控制在0.01mm以内，保证安装后的配合精度，渲染时还原金属加工后的哑光金属质感，可直观展示型面的曲率变化与结构细节，方便设计人员核对结构干涉、开展装配仿真，也可用于维修场景下的备件测绘复刻，解决老旧机组备件采购困难的问题。
