符合DSTU标准的齿式联轴器结构设计

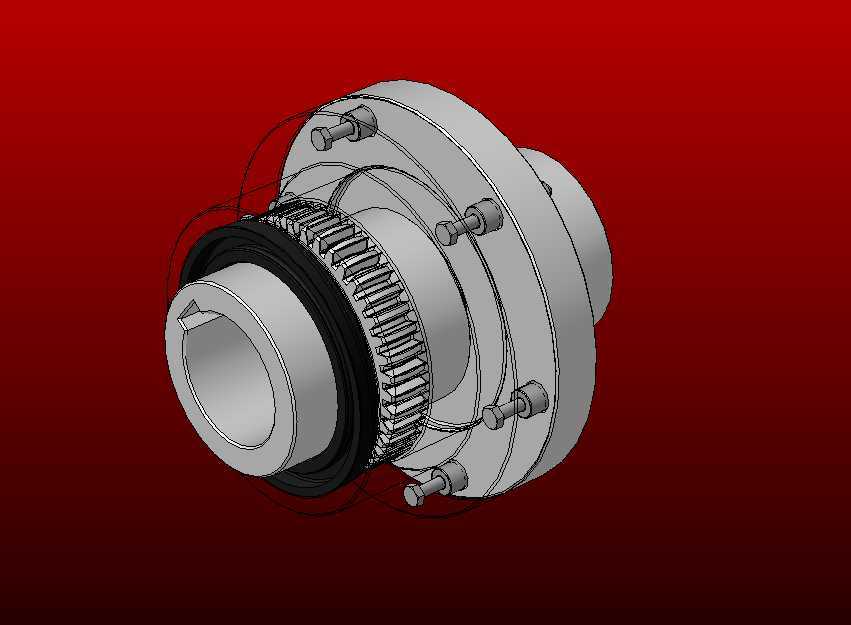

　　在重载传动系统的轴系连接场景中，齿式联轴器是应用极为广泛的挠性传动部件，尤其在冶金、矿山、起重运输、重型机床这类存在较大扭矩传递需求、两轴安装存在一定对中偏差的工况下，这类带鼓形齿结构的耦合件能在补偿径向、角向、轴向偏差的同时，保证扭矩传递的可靠性，避免轴系因安装误差或负载变形产生额外的附加载荷，延长轴承、轴类零件的整体使用寿命。本次呈现的齿式耦合结构，额定传递扭矩可达4000Nm，适配轴径65mm的传动轴连接需求，结构设计完全遵循DSTU2742-94以及对应的GOST5006-94标准要求，可直接适配独联体地区进口设备的备件替换需求，也可用于国内同参数等级重载传动设备的轴系设计选型参考。

　　从结构设计逻辑来看，该联轴器采用内外齿啮合的传动形式，两个半联轴器分别通过键连接与主动轴、从动轴实现周向固定，外齿轴套的齿面加工为鼓形结构，相较于直齿联轴器，鼓形齿允许两轴存在更大的角向偏移量，啮合过程中齿面接触应力分布更均匀，不会出现直齿结构在角偏状态下齿端棱边接触导致的局部磨损加剧问题。外齿轴套外侧配套的内齿圈通过螺栓组件实现刚性连接，螺栓沿圆周方向均匀布置，预紧后可保证两个内齿圈的同轴度，同时将啮合区域封闭在内部空间，便于加注润滑脂降低齿面磨损，日常维护时仅需定期补充润滑脂即可，无需频繁拆解联轴器。从安装边界尺寸来看，该联轴器的轴孔直径为65mm，适配标准平键连接的轴端结构，安装时需注意两轴的径向偏移量控制在标准允许范围内，角向偏移不超过1.5°，轴向窜动量预留3-5mm的补偿空间，避免运行过程中齿面出现卡滞或异常磨损。联轴器的外圆轮廓、螺栓分布圆直径、轴向总长度均严格遵循对应标准的尺寸要求，可直接替换同规格的标准齿式联轴器，无需对配套设备的轴端尺寸、安装空间进行二次修改，大幅降低备件替换的设计与加工成本。

　　在实际应用场景中，这类中等扭矩等级的齿式联轴器常被用于带式输送机的驱动滚筒与减速器输出轴连接、桥式起重机的大车运行机构传动连接、重型破碎机的转子轴与电机轴连接等工况，这类工况普遍存在启动扭矩大、运行过程中存在冲击载荷、安装时难以保证两轴绝对对中的特点，鼓形齿联轴器的挠性补偿能力刚好适配这类使用需求。相较于弹性套柱销联轴器，齿式联轴器的传递扭矩能力更强，相同外径尺寸下可传递的扭矩是弹性套柱销联轴器的3-5倍，且不存在弹性元件老化失效的问题，在重载、长期连续运行的工况下使用寿命更长；相较于刚性凸缘联轴器，齿式联轴器允许两轴存在一定的安装偏差，对安装精度的要求更低，可降低现场安装调试的难度，同时能吸收设备运行过程中轴系变形产生的偏移量，避免轴系产生附加弯曲应力。

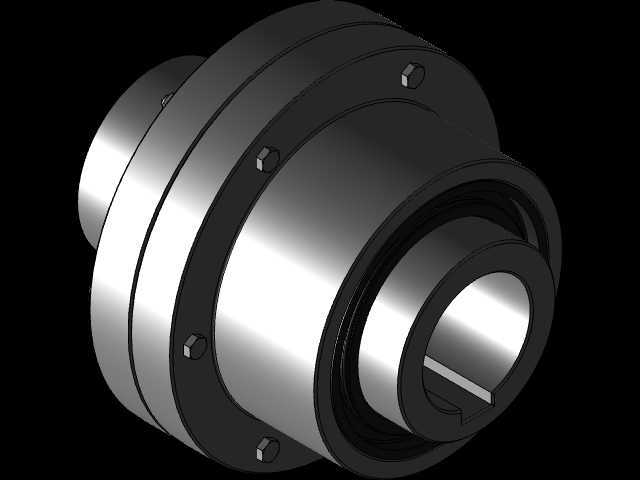

　　从三维建模的细节来看，该模型完整还原了齿部的啮合结构、螺栓连接的细节、轴孔的键槽结构，所有配合面的尺寸公差均遵循标准要求，建模过程中对齿面的鼓形量进行了精确还原，可直接用于装配干涉检查、有限元强度校核、运动仿真分析等工作，也可作为设备备件测绘、国产化替换的设计参考。在进行结构强度校核时，需重点关注齿面接触强度、螺栓剪切强度、外齿轴套的扭转强度三个核心指标，4000Nm的额定扭矩下，齿面接触应力需控制在许用接触应力范围内，螺栓预紧力需保证内齿圈连接面不出现相对滑移，外齿轴套的键槽位置需避免应力集中导致的断裂风险。润滑结构的设计上，内齿圈外侧预留了注油孔位置，可通过注油嘴定期向啮合腔体内加注润滑脂，两端的密封结构可防止润滑脂泄漏，同时阻挡外部粉尘、水汽进入啮合区域，避免齿面出现磨粒磨损，在多粉尘、潮湿的工况下使用时，需定期检查密封件的老化情况，及时更换失效的密封件，保证润滑系统的有效性。
