GCAN-206 CAN总线中继模块结构设计

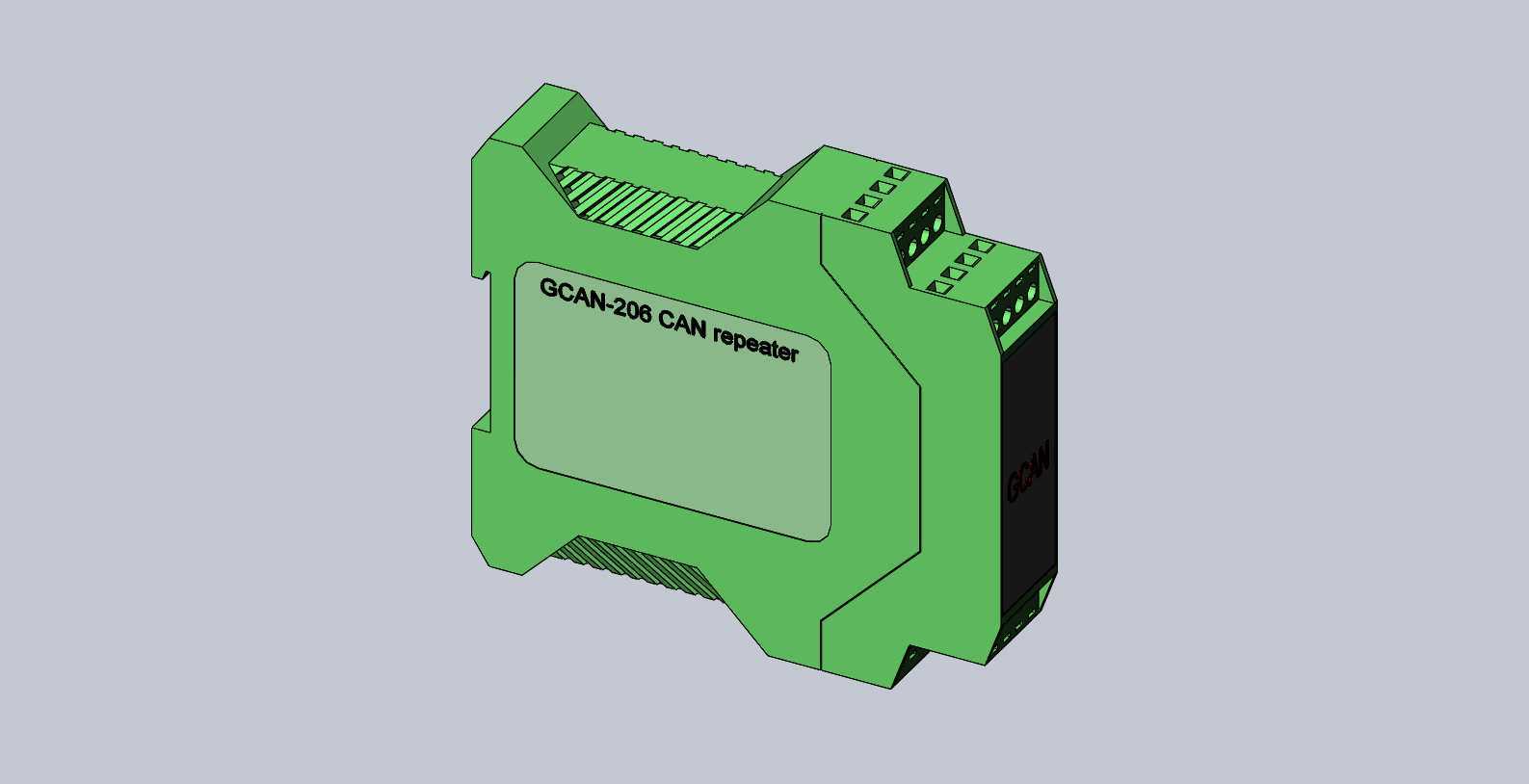

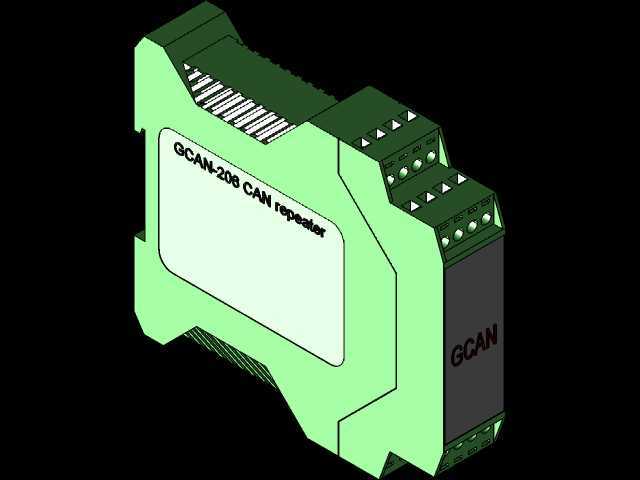

　　在工业现场总线布设场景中，CAN总线的通讯距离限制、不同网段间的地电位差干扰、长距离传输带来的信号衰减问题，一直是设备组网过程中需要重点解决的痛点，这款CAN总线中继模块的结构设计，正是围绕这类实际工程需求展开。从外形结构来看，模块采用标准DIN导轨安装的卡装式壳体，整体宽度适配常规工业控制柜内的元器件排布间距，壳体两侧预留的导轨卡扣结构，可直接卡装在35mm标准工业导轨上，无需额外打孔固定，安装时仅需对准导轨按压即可完成固定，拆卸时借助卡扣的弹性拨片即可快速取下，适配控制柜内密集排布的安装场景，不会占用过多柜内纵深空间，壳体上下端的接线端子排布，充分考虑了现场接线的操作空间，端子间距满足常规多股铜芯线的压接需求，接线后线缆弯曲半径不会与相邻元器件产生干涉。

　　模块内部的电路分区设计，将两路CAN接口的收发电路做了物理隔离排布，中间通过隔离器件实现信号的耦合传输，从结构上避免了不同网段之间的地环流串扰，壳体上的信号指示灯开孔位置，正对内部PCB板上的LED灯珠，现场调试人员无需额外测量，即可通过指示灯状态快速判断两路总线的通讯状态、电源供电状态，开孔处采用半透明磨砂材质，既可以保证光线透出，又能避免现场粉尘直接进入壳体内部。在壳体的散热设计上，侧面预留的细密通风槽，顺着柜内常规的空气流动方向开设，模块自身功耗较低，自然通风即可满足长期运行的散热需求，无需额外加装散热风扇，减少了后期运行的故障点。

　　壳体的拼接结构采用卡扣加超声波焊接的工艺，接缝处的缝隙控制在0.1mm以内，可满足工业现场常见的粉尘、少量溅水的防护需求，适配车间、设备站、户外柜等多种安装场景。从实际使用场景来看，这类中继模块常被用在大型生产线的CAN总线组网中，当单段CAN总线长度超过波特率对应的最大传输距离时，在总线中段加装该模块，可将信号重新整形放大，延长通讯距离；在两个存在电位差的设备网段之间加装该模块，可通过电气隔离特性阻断地环流，避免共模干扰导致的通讯丢包、错帧问题。

　　模块的PCB固定柱采用一体化注塑在壳体内部，装配时仅需将PCB板对准固定柱压入，再通过热熔柱固定即可，减少了额外螺丝零件的使用，装配工序更简单，也避免了长期震动环境下螺丝松动导致的PCB移位问题。壳体正面的标识区域采用凹陷式设计，粘贴的产品标签不会因为日常插拔线缆、柜内操作摩擦导致标识磨损，标签上清晰标注了两路接口的引脚定义、供电参数，现场接线时无需查阅手册即可快速完成接线操作。模块的供电接口采用宽电压设计的电路适配，结构上预留了防反接的端子保护结构，即使现场接线时正负极接反，也不会损坏内部电路，端子的螺丝采用防滑脱设计，拧松时不会从端子座上脱落，避免现场施工时螺丝掉落至柜内其他元器件上引发短路风险。在三维建模过程中，壳体的所有卡扣、安装槽、端子开孔的尺寸都严格匹配实际物料的公差要求，导轨卡扣的弹性变形量经过反复校核，既保证卡装后不会因为设备震动脱落，又不会因为卡扣过紧导致安装拆卸困难，壳体的壁厚均匀控制在2mm，既保证了壳体的结构强度，又不会因为壁厚不均导致注塑过程中出现缩痕、变形等问题。
