内燃机用66行程活塞结构设计

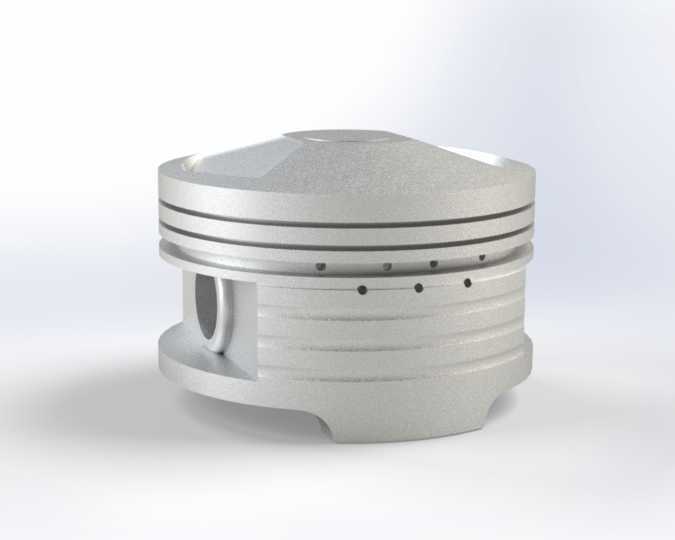

　　在往复式内燃机的动力输出核心结构中，活塞是直接承接燃烧压力、完成能量转换的关键部件，其结构设计合理性直接决定整机的动力输出效率、运行稳定性与服役寿命。这款活塞的设计深度为66毫米，适配小排量单缸内燃机的缸径匹配需求，可广泛应用于通用小型汽油机、园林机械动力单元、小型发电机组动力端等场景，这类应用场景普遍要求活塞在高频率往复运动下保持可靠的密封性能与结构强度，同时兼顾轻量化需求以降低曲柄连杆机构的往复惯性力。

　　从结构设计逻辑来看，活塞头部设置了多道环槽结构，用于安装气环与油环，气环的作用是密封燃烧室与曲轴箱之间的间隙，避免高温高压燃气窜入曲轴箱导致机油变质、动力损失，油环则负责刮除缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标。环槽的加工精度直接影响活塞环的贴合度，设计时需要预留合适的侧隙与背隙，既要保证活塞环能够随缸壁形变灵活张缩，又要避免间隙过大导致泵油效应加剧。活塞销孔采用了偏移设计思路，销孔轴线相对于活塞轴线存在微小偏移量，能够在活塞换向时减小敲缸噪声，降低活塞裙部与缸壁的冲击载荷，提升整机运行的平顺性。

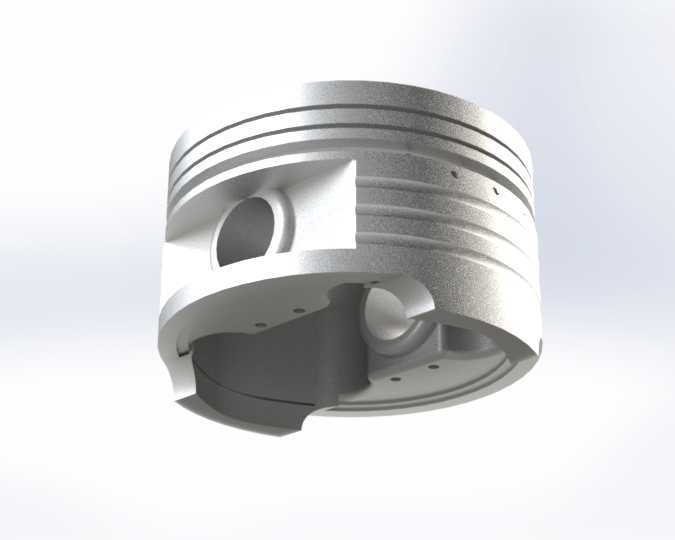

　　活塞裙部的型线设计采用了中凸变椭圆结构，常温状态下裙部截面为椭圆形，长轴垂直于活塞销孔轴线方向，这是因为活塞工作时受热膨胀，销座方向的金属量更多，热膨胀量更大，椭圆形设计能够补偿热变形量，避免热态下活塞在缸孔内卡滞；同时裙部轴向轮廓为中凸形，能够在活塞往复摆动时保持与缸壁的良好贴合，形成均匀的润滑油膜，减小摩擦磨损。活塞内部的加强筋结构从销座位置向活塞顶部辐射延伸，在不额外增加过多重量的前提下提升了活塞顶部的结构强度，能够承受燃烧室点火瞬间的高压冲击，避免顶部出现形变开裂。

　　在安装边界层面，这款活塞的外径尺寸需要与对应缸径的气缸套保持微米级的配合间隙，间隙过大会导致密封不良、压缩压力不足，间隙过小则会在热机状态下出现拉缸故障。活塞销与销孔、连杆小头衬套的配合需要采用分组选配工艺，保证合适的配合紧度，既避免销子窜动刮伤缸壁，又保证运动副之间的灵活转动。活塞环的开口间隙需要按照装配规范调整，各道环的开口位置需要相互错开，避免开口对齐导致燃气泄漏。在实际运行过程中，活塞顶部直接接触高温燃气，工作温度可达数百摄氏度，因此材质选择上通常采用共晶铝硅合金，兼顾轻量化与高温强度，部分高负荷工况下还会对活塞顶部进行阳极氧化处理，提升耐高温与抗腐蚀性能。

　　从工程应用的实际反馈来看，这类小尺寸活塞的失效形式多集中在环槽磨损、裙部拉伤、销座开裂几个方面，因此在建模阶段就需要对各部位的壁厚过渡做圆角处理，避免应力集中，尤其是销座与活塞本体连接的位置，需要通过有限元分析校核交变载荷下的疲劳强度，确保在全生命周期内的结构可靠性。同时活塞的重量需要严格控制在公差范围内，同组活塞的重量差需要控制在克级以内，避免曲轴动平衡超标导致整机振动加剧。
