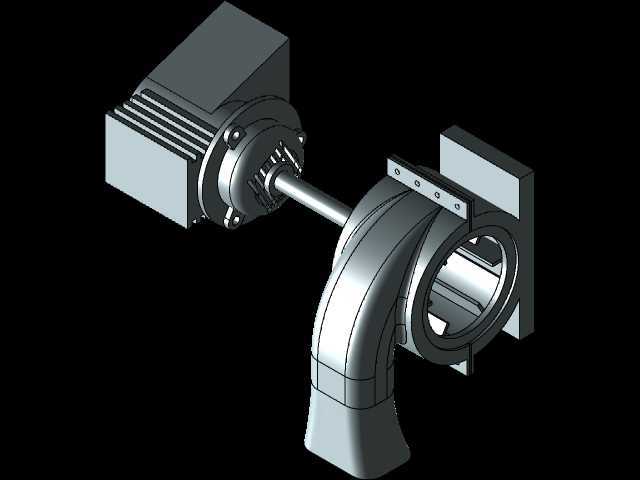

工业离心鼓风机组装结构三维设计

　　这套鼓风机组装结构，核心面向工业通风、物料气力输送、设备散热送风等常见工况做结构适配，日常在车间除尘系统、小型燃烧设备供风、电子设备冷却风道、粮食加工风送环节都能见到同结构产品的应用。整套结构采用驱动端与风轮端直连传动的布局，没有额外设置皮带轮或者减速机构，能最大程度降低传动环节的能量损耗，同时减少易损件数量，降低后期运维的更换频次。从结构拆分来看，驱动部分采用标准卧式安装的电动机结构，电机输出轴直接插入风轮的轴孔内，通过轴肩定位与紧定螺钉实现周向和轴向的双重固定，避免高速运转时风轮出现窜动或者打滑的问题。

　　风轮部分采用前倾式离心叶轮结构，蜗壳流道做了顺滑的圆弧过渡设计，能减少气流在壳体内的湍流损耗，出风口采用方形法兰接口，可直接对接方形通风管道或者设备的进风接口，法兰上预留的安装孔位做了等距排布，适配行业内通用的风管安装孔距标准，不需要额外做转接板就能完成现场装配。安装边界方面，电机端采用底脚式安装结构，底脚的安装孔做了长圆孔设计，允许安装时存在小范围的位置偏差，降低现场安装的对位难度；蜗壳侧的安装支架采用L型折弯结构，支架与蜗壳壳体之间通过螺栓紧固，支架上同样预留了对应设备安装面的固定孔位，整套结构安装完成后，整体重心落在电机底脚与蜗壳支架形成的支撑三角形内，高速运转时不会出现明显的共振问题。设计过程中重点考虑了不同工况下的适配性，电机与蜗壳连接的位置预留了密封槽，可根据使用场景加装密封毡圈，避免输送带有粉尘的气体时，粉尘从轴缝处进入电机轴承腔，延长轴承的使用寿命。蜗壳的壁厚做了均匀化处理，既保证壳体在额定风压下不会出现明显的形变，又不会因为壁厚过大增加不必要的整机重量，风轮与蜗壳内壁之间的间隙控制在合理范围内，间隙过小容易出现运转时的擦壳问题，间隙过大则会导致气流回流，降低风机的整体送风效率。

　　从装配逻辑来看，整套结构遵循从内到外的装配顺序，先将轴承预装到电机端盖内，完成电机转子与定子的合装后，再将输出轴穿过蜗壳侧的轴孔，最后套装风轮并完成轴向锁紧，再封盖蜗壳的侧盖板，整个装配流程不需要特殊的专用工装，普通装配工人借助常规扳手、铜棒等工具就能完成整机组装，适合批量生产时的流水线装配作业。针对不同的使用场景，这套结构还预留了一定的改型空间，比如需要更高风压的场景，可以更换同安装尺寸的更高转速电机，同时适配对应参数的风轮结构，不需要改动蜗壳和安装支架的主体结构，就能快速完成产品的系列化拓展；如果是输送腐蚀性气体的场景，只需要将蜗壳、风轮的材质更换为对应的防腐材质，安装接口与传动结构都可以保持通用，大幅降低系列化产品的设计与制造成本。

　　实际选型时，可根据现场需要的风量风压参数，匹配对应功率的驱动电机，安装前需要确认安装面的平面度，避免底脚受力不均导致电机轴出现偏载，长期运转下出现轴弯曲或者轴承过早损坏的问题；接线时需要注意电机的转向与蜗壳上标注的气流方向一致，反转会导致风量大幅下降，甚至出现电机过载的问题。日常维护时，只需要定期检查电机轴承的润滑状态，清理风轮叶片上附着的粉尘积垢，避免积垢不均导致风轮动平衡失效，引发整机振动过大的问题，不需要对蜗壳流道做特殊的维护处理。
