多级低压蒸汽轮机转子结构三维设计

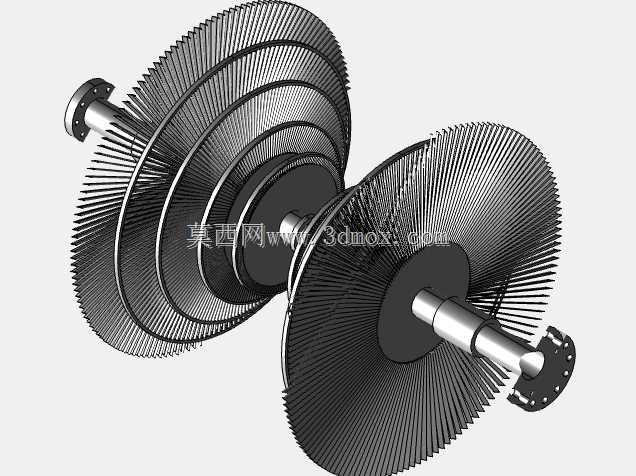

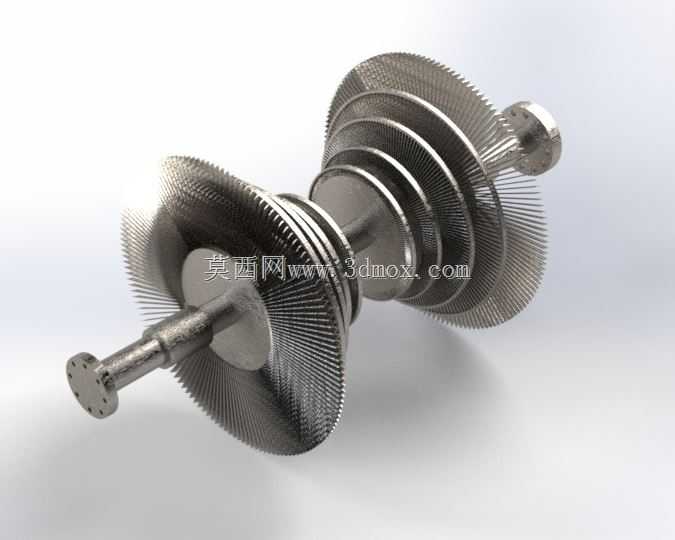

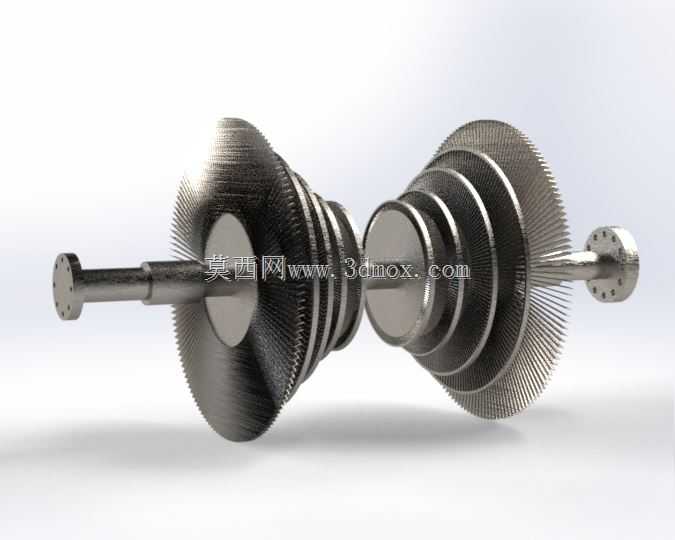

　　在火电、核电及工业驱动领域，低压蒸汽轮机是整套动力循环中承担末端蒸汽能量转换的核心部件，其转子组件的结构合理性直接决定整机组的通流效率与运行稳定性。本次呈现的多级低压蒸汽轮机转子结构，采用双分流对称布置形式，从结构根源上抵消低压缸运行过程中产生的轴向推力，降低推力轴承的承载负荷，适配大容量机组低压段大容积流量的通流需求。

　　从实际应用场景来看，该类转子主要装配于凝汽式汽轮机的低压缸段，承接从中压缸排出的参数较低、比容较大的蒸汽，通过逐级膨胀将蒸汽的热能与压力能转化为转子旋转的机械能，最终驱动发电机或者工业压缩机、给水泵等负载。双分流的结构设计让蒸汽从转子中部进入，分别向两端流动做功，这种布局可以大幅缩短单流道的叶片高度，避免末级叶片过长带来的离心应力超标、振动特性恶化等问题，同时也能平衡转子两端的蒸汽作用力，减少运行过程中的轴向窜动。

　　在功能特性层面，转子上的各级叶轮采用与主轴过盈装配加键连接的结构，每级叶轮外缘安装的动叶片采用变截面扭叶设计，适配低压段蒸汽沿叶高方向参数变化大的流动特点，减少叶顶漏汽与叶根流动损失。主轴两端延伸出的轴颈位置用于装配径向支撑轴承，端部的法兰结构用于与联轴器对接，实现扭矩的向外输出。每级叶轮之间设置有定位轴肩，保证各级叶轮的轴向位置精度，确保通流部分的动静间隙符合设计要求，避免运行过程中出现动静碰磨故障。

　　从设计思路上看，整个转子的建模过程严格遵循动力机械转子动力学设计准则，首先根据通流计算得到的各级焓降确定叶轮的直径与叶片高度，再根据扭矩传递需求确定主轴的最小轴径，依次完成各级叶轮、叶片、轴段、连接法兰的特征建模。建模过程中重点关注了叶片与叶轮的装配定位结构、叶轮与主轴的配合面尺寸、轴颈处的表面精度预留位置，同时对转子的整体质量分布做了对应设置，方便后续开展临界转速计算、不平衡响应分析等动力学仿真工作。叶片的型线部分按照气动计算给出的截面坐标逐段拟合，保证叶型的气动性能与设计值一致，叶根部分采用枞树型根型结构，具备承载能力强、拆装方便的特点，适配低压段长叶片的离心力承载需求。

　　关于安装边界与尺寸适配，该转子的安装需要匹配低压缸内的隔板静叶组件，各级动叶与对应隔板的轴向间隙、径向间隙都有严格的公差要求，主轴两端的轴颈尺寸需要与支撑轴承的轴瓦内径完全适配，端部联轴器的法兰螺栓孔位置需要与被驱动设备的对接法兰完全对中。转子的总长度需要适配低压缸的内部轴向空间，最大叶轮直径需要与汽缸内壁保持足够的安全间隙，避免机组启停过程中因热膨胀、转子挠曲出现碰磨。在实际装配过程中，该转子需要完成低速动平衡与高速动平衡校验，各级叶轮的装配过盈量需要根据运行温度下的热膨胀量精确计算，保证运行工况下叶轮与主轴不出现松动。转子上的叶片安装完成后需要进行频率测试，避开机组的运行转速频率范围，防止出现共振导致叶片断裂故障。

　　在结构细节上，转子中部的蒸汽入口位置设置有轴封配合轴段，用于安装迷宫式轴封，减少蒸汽向外泄漏；两端轴颈内侧同样设置有轴封结构，防止外界空气漏入凝汽器影响机组真空。每级叶轮上开有平衡孔，平衡叶轮两侧的蒸汽压力差，进一步减少轴向推力，同时也能起到匀流作用，降低级间漏汽带来的效率损失。整个转子的结构设计充分考虑了加工工艺性，主轴采用阶梯轴结构，各轴段的直径变化平缓，减少应力集中；叶轮采用整锻机加工结构，保证强度与加工精度，叶片的型面加工可通过五轴铣削完成，建模时预留的加工基准特征与实际工艺基准完全对应，可直接用于后续的数控加工编程与尺寸检测。
