太阳能高压输入DC-DC电源转换模块结构

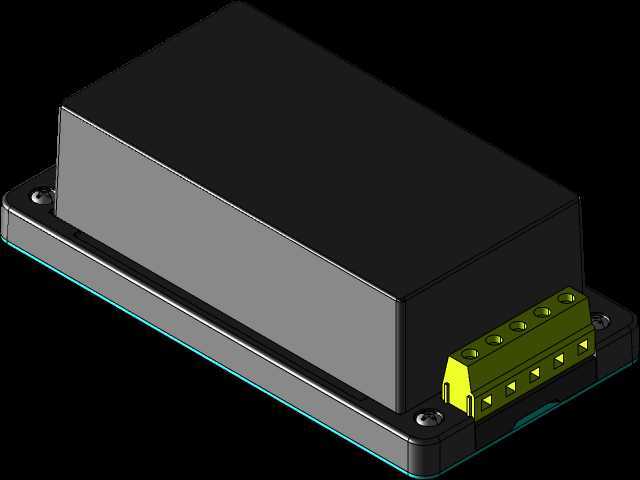

　　这款DC-DC转换模块主要面向离网太阳能供电场景设计，可适配太阳能电池板的高压直流输入，稳定输出5V、12V、24V三类常用直流电压，覆盖小型离网光伏系统里多数低压用电设备的供电需求，像户外监测传感节点、小型光伏照明系统、离网型通讯中继设备的板级供电都能适配，解决太阳能电池板输出电压随光照波动大、无法直接给后端低压设备供电的问题。从结构设计来看，模块采用全封闭金属壳体封装，壳体主体为拉伸铝材质，表面做黑色阳极氧化处理，既可以屏蔽外界电磁干扰对内部功率电路的影响，也能通过金属壳体将内部功率器件工作产生的热量快速导出，提升模块在户外高温环境下的连续工作稳定性。

　　壳体底部带有一体化安装法兰，法兰上预留两个对称的固定安装孔，安装时可通过M3规格螺丝直接固定在设备机箱的安装平面上，安装孔位的中心距经过标准化设计，可兼容行业内同功率等级DC-DC模块的通用安装尺寸，替换现有同规格模块时无需重新改动安装位，降低设备改造成本。模块的输出接线端采用绿色插拔式接线端子，端子上带有清晰的引脚标识，接线时无需额外对照说明书即可快速区分输出正负极与不同电压档位的引脚，端子的插拔结构也方便后期设备维护时的接线拆装，无需反复拧动接线螺丝，减少现场接线的工作量。输入端则采用板载直插式引脚设计，可直接焊接在设备主控PCB板上，也可通过配套的接插件实现线束连接，适配不同设备的内部布线需求。在设计细节上，模块壳体与内部PCB板之间预留了足够的绝缘间隙，壳体内部灌封导热硅胶，既可以固定内部电子元件，提升模块的抗振动性能，满足车载、户外机柜等有振动冲击的使用场景要求，也能进一步提升导热效率，避免内部功率器件出现局部过热的问题。模块的整体外形为规整长方体，边角做小圆弧过渡处理，没有突出的结构件，在设备内部排布时可以紧贴其他元件安装，提升机箱内部的空间利用率。

　　从实际选型应用的角度来看，这类模块在设计时需要重点考虑输入电压的适配范围，太阳能电池板的开路电压在强光下会比额定工作电压高出不少，模块的输入耐压值需要覆盖电池板的最高开路电压，避免强光下输入过压损坏模块；同时输出端的过流、过压保护电路也是设计重点，当后端用电设备出现短路故障时，模块可以自动切断输出，避免故障扩大影响前端太阳能电池板的正常工作。建模过程中需要重点还原安装法兰的孔位尺寸、接线端子的引脚间距、壳体的整体外形公差，这些尺寸直接影响模块在实际设备中的安装适配性，如果安装孔位偏差超过0.2mm，就会出现安装时螺丝无法对齐的问题；接线端子的引脚位置如果出现偏差，会导致配套的接插件无法正常插入，影响生产装配效率。

　　壳体的壁厚设计也需要兼顾散热性能与结构强度，壁厚过薄会导致壳体抗挤压能力不足，在安装紧固时容易出现变形，壁厚过厚则会增加模块整体重量，同时提升材料成本，这类小功率电源模块的壳体壁厚通常控制在1.2mm到1.5mm之间，即可满足结构强度要求，也不会过多增加整体重量。模块底部与安装面接触的位置做了平面度处理，安装时可以紧贴设备机箱的安装平面，减少接触热阻，提升热量传导到机箱壳体的效率，进一步改善模块的散热条件。在户外使用场景下，模块的壳体接缝处做了密封处理，可以阻挡灰尘与潮气进入壳体内部，满足IP54左右的防护等级要求，适配户外露天安装的使用环境，无需额外加装防雨防尘外壳即可在户外机柜内正常工作。
