工业导轨式大功率直流电源单元结构

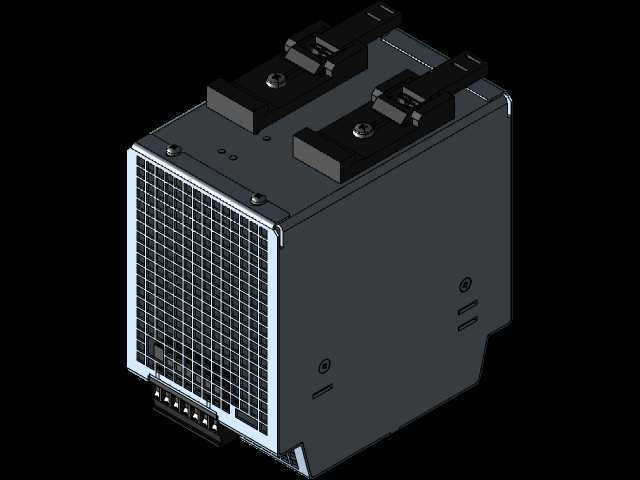

　　从结构设计逻辑来看，整机采用封闭式金属壳体，正面覆盖通风格栅阵列，格栅的开孔率经过热仿真校核，既可以保证内部功率器件、整流模块、滤波电容工作时的自然对流散热，又能阻挡车间环境里的金属碎屑、浮尘进入壳体内部造成电路短路，壳体两侧预留的安装卡扣适配标准DIN导轨安装方式，卡扣的锁紧行程做了冗余设计，在有振动的冲压车间、物流分拣线柜体里安装时，不会因为长期设备振动出现松脱滑落的情况。顶部的接线端子区域做了分区设计，强电输入端子与直流输出端子之间设置了绝缘隔离筋，接线时可以避免操作人员误碰不同电位端子造成短路，端子的压线扭矩适配常规工业接线的紧固要求，不用额外定制特殊压接工具就能完成现场接线。在工厂自动化产线的控制柜布局、分布式工业站点供电、重型传感与执行机构组网的场景里，这类大功率直流供电单元是整套配电链路里的核心转换节点，区别于小型开关电源的小功率输出局限，该单元可覆盖360W额定输出区间，适配24VDC到48VDC区间的负载供电需求，能同时为多组PLC IO模块、现场传感器、直流执行器、工业通讯网关提供稳定的直流母线电压，避免多组小电源分散布置带来的柜内布线杂乱、压降不均、维护点位过多的问题。

　　整机的外形尺寸做了紧凑化优化，宽度方向占用的导轨安装位经过核算，在标准800mm宽的电气柜内，可以和断路器、接触器、继电器模块并排安装，不会出现相邻元件干涉的问题，壳体的深度尺寸适配常规控制柜的内深余量，就算柜内已经布置了线槽和走线空间，也能顺利完成安装关门，不会出现柜门无法闭合的情况。从实际使用的工况适配来看，该电源单元的输出特性做了宽范围适配，当现场负载出现短时冲击电流时，输出回路的过载保护机制不会直接触发断电，而是先进入限流状态，给负载启动留出足够的电流余量，比如驱动直流电机类负载启动时的瞬时大电流不会造成电源误保护，减少产线意外停机的概率。

　　壳体表面的接地端子直接和金属外壳连通，满足工业现场的EMC防护要求，可以将柜内的电磁干扰通过接地回路导走，避免电源自身的开关噪声干扰周边的工业通讯信号，比如Profinet、Modbus等现场总线的通讯稳定性不会因为电源的电磁辐射受到影响。在做三维结构建模的时候，需要重点关注几个安装边界的细节：首先是顶部接线端子的操作空间预留，要保证接线时螺丝刀可以垂直伸入端子螺丝位置，上方至少留出30mm的走线和操作空间，不能被其他元件或者线槽挡住操作路径；其次是正面格栅区域不能被柜内的走线或者其他安装板遮挡，否则会影响对流散热效率造成功器件温升过高，长期运行会缩短器件寿命；另外侧面的导轨卡扣位置要和标准DIN导轨的安装尺寸完全匹配，卡扣的解锁凸台位置要留出操作空间，后期维护拆卸时可以用螺丝刀直接撬动解锁，不用把周边相邻的元件全部拆下来就能完成电源的更换。

　　这类电源单元在做设备选型配套的时候，通常会根据柜内所有直流负载的总功率做1.2到1.5倍的功率余量预留，该型号360W的输出能力可以覆盖大部分中型设备控制回路的供电需求，不用额外并联电源扩容，减少柜内的元件占用空间。壳体的边角做了钝化处理，没有尖锐的冲压毛边，安装操作时不会划伤操作人员的手部，表面采用的是哑光喷塑工艺，在工业环境里长期使用不会轻易出现掉漆锈蚀的情况，就算在有一定湿度的车间环境里，壳体的防锈能力也能满足长期使用的要求。输出回路的状态指示在壳体正面格栅下方，运行时可以直观看到电源的工作状态，不用万用表测量就能快速判断供电是否正常，降低现场故障排查的时间成本。
