压电式传感检测元件爆炸结构三维设计

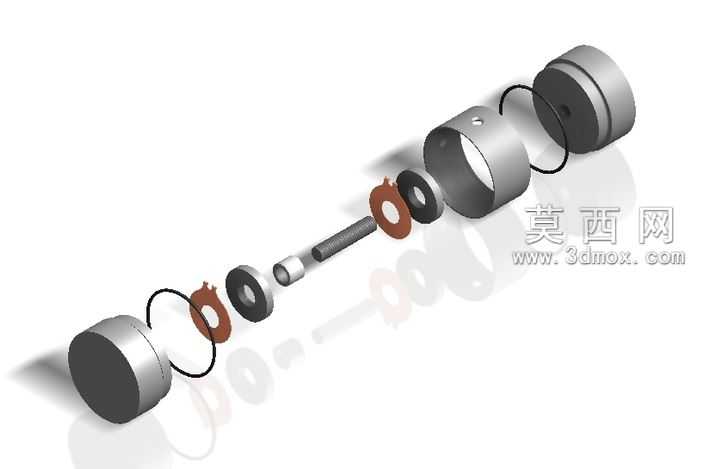

本作品为压电式传感检测元件的三维结构设计，采用爆炸视图的呈现形式完整展示产品的全部组成零件与装配逻辑，建模过程严格遵循机械设计的尺寸配合规范，依托三维参数化建模逻辑完成各零件的特征构建。建模阶段首先完成核心承压端盖的结构绘制，采用金属哑光材质模拟端盖的硬质合金质感，通过拉伸、倒角、圆角特征完成端盖的外形构建，保证端面的平面度与侧壁的同轴度公差符合装配要求。随后依次完成弹性密封圈、环形压电陶瓷晶片、绝缘隔套、金属套筒、中心导杆、预紧弹簧、输出端基座等零件的独立建模，每个零件均单独赋予对应材质：压电陶瓷晶片采用棕褐色哑光陶瓷材质，通过材质粗糙度参数调整还原陶瓷件的细腻磨砂质感；弹性密封圈采用黑色高弹性橡胶材质，添加轻微的反光属性模拟橡胶件的半哑光表面特性；金属套筒与中心导杆采用抛光不锈钢材质，调整金属反射参数与环境贴图映射，还原金属机加工零件的光亮表面质感；绝缘隔套采用黑色硬质工程塑料材质，降低材质反光度突出塑料件的哑光特性。装配逻辑上严格遵循压电传感器的实际工作原理，通过同轴心配合、端面贴合配合、间隙配合等装配约束还原产品的真实组装关系，爆炸视图的位移距离经过合理调整，既能够清晰展示每一个独立零件的外形结构，又能够直观体现各零件之间的装配顺序与位置对应关系。设计过程中充分考虑零件的加工工艺可行性，所有机加工零件均预留合理的拔模斜度与倒角结构，避免出现无法加工的尖锐内角与薄壁结构，密封件的尺寸公差按照橡胶件的压缩量要求进行参数设置，保证装配后能够实现可靠的径向与端面密封效果。中心导杆与绝缘隔套的配合采用小间隙配合设计，既保证导杆能够顺畅传递压电晶片的形变压力，又避免间隙过大导致的装配松动问题，预紧弹簧的参数按照压电传感器的预紧力要求进行设计，保证弹簧能够为压电晶片提供稳定的预紧压力，避免工作过程中晶片出现松动移位影响检测精度。整体模型的渲染采用柔和的漫反射光源设置，添加柔和的地面阴影效果突出各零件的立体感与结构层次，通过半透明的辅助参考线标注各零件的装配对应关系，让观看者能够快速理解压电传感器的内部构造与工作原理，可用于工业检测类产品的结构教学、装配演示、产品设计参考等场景。
