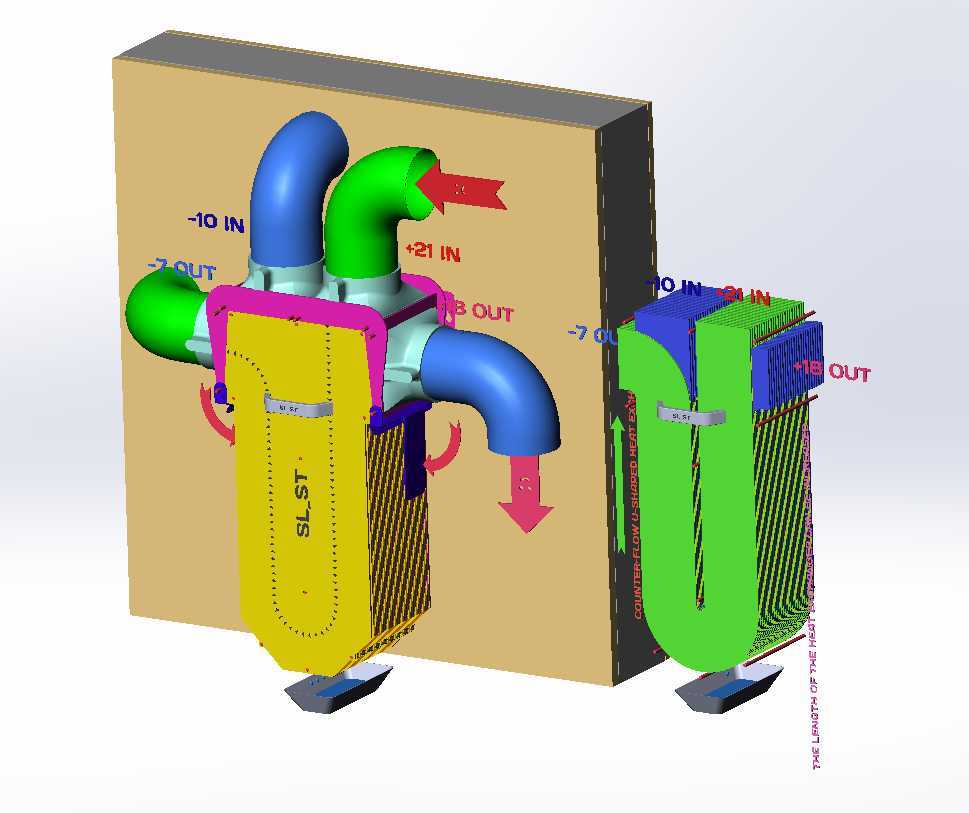

在小型空间通风换热、密闭舱室空气循环的实际工程场景里,这类带流道标识的SL_ST结构装置,核心作用是完成进出风的热量交换,同时通过结构设计降低流道内污垢附着的影响,适配小空间DIY通风改造、小型实验舱空气循环这类对安装空间有严格限制的使用需求。从结构功能来看,装置采用U形流道布局,进出风接口分别用不同颜色做了流向区分,蓝色弯管对应-10IN、-7OUT的进出风路径,绿色弯管对应+21IN、+8OUT的另一路流体通道,两路流体在铝箔芯体区域完成热量传递,避免进出风直接混流,同时在流道弯折处做了圆弧过渡,降低风阻损失,减少流道内的涡流死角,也就降低了污垢在拐角处堆积的概率。
设计层面优先考虑了加工实现的便捷性,核心换热部分选用铝箔作为换热基材,铝箔的导热系数高、厚度薄,能在极小的通道间距下实现较高的换热效率,设计时将通道厚度控制在1到3毫米的区间,这个尺寸范围既可以保证换热面积足够,又不会因为通道过窄导致风阻陡增、送风负载过大,同时也能减少铝箔的用料,控制整体重量。外部框架结构既可以采用3D打印制作,也适配激光切割工艺加工,加工方式的选择可以根据实际加工条件灵活调整,框架和铝箔芯体的连接采用喷胶粘接的方式,装配时不需要复杂的紧固件,操作门槛低,适合小批量制作或者DIY场景下的快速装配。
密封环节选用薄泡沫密封件,填充框架和铝箔芯体、管道接口之间的装配间隙,避免两路流体出现串流问题,保证换热效率不会因为漏风出现衰减。安装边界上,装置整体为板式挂载结构,背部为平整安装面,可以直接固定在墙面或者舱壁上,不需要额外预留过多的背部操作空间,四个管道接口均朝向外侧伸出,接口外径适配常规的通风软管尺寸,安装时只需要将对应送风、排风管道套接在接口上,做简单的箍紧固定即可完成管路连接,不需要定制特殊的转接头。实际使用中,需要搭配对应的送风、排风动力部件,也就是小型风机来提供空气流动的动力,因为流道做了优化设计,整体风阻控制在常规小型离心风机的风压覆盖范围内,不需要选用高风压的特殊风机,降低了配套成本。
流道的U形布局将进出风接口集中在装置的同一侧区域,管路排布时可以减少管线的交叉,让安装后的管路走向更规整,也方便后期维护时拆卸管路清理芯体表面附着的污垢,维护时只需要拆开侧部的框架压板,就可以抽出铝箔芯体进行清洁,不需要完全拆解整个装置的外部结构。在应对高湿或者含尘量略高的通风场景时,铝箔材质的芯体表面光滑,不容易沾附凝露和粉尘,即使有少量污垢堆积,也可以用低压气流吹扫或者中性清洗剂冲洗,不会像纸质换热芯那样遇水破损,耐用性更强。结构上的分色设计除了标识流向之外,也能在装配时快速区分不同的管路接口,避免安装时接错进出风方向,导致换热功能失效,每个接口旁都标注了对应的流向和温差参考值,调试时可以快速对应检测不同流路的温度参数,判断装置是否工作在正常状态。框架的边角位置做了倒角处理,避免安装和维护时尖锐边角划伤操作人员,底部设置了小型的支撑脚,在未挂载安装时也可以平稳放置在工作台面上,方便装配过程中的操作,不需要额外的工装夹持。整个装置没有复杂的运动部件,核心换热部分为静态结构,日常使用中几乎没有机械磨损,只要定期清理芯体和密封件,就可以长期稳定工作,适配那些需要长期连续运行的小型通风换热场景,比如小型设备舱的散热通风、DIY新风系统的换热核心、小型实验装置的气体热量回收等场景,都可以直接采用这个结构进行适配,不需要对核心结构做大幅度的修改,只需要根据实际的通风量需求,等比例缩放铝箔芯体的尺寸和接口大小,就可以匹配不同的风量要求。
