CFD仿真适用管壳式换热设备结构

项目分类:换热器 发布时间:2025-02-17 ID:938079
  • CFD仿真适用管壳式换热设备结构
  • CFD仿真适用管壳式换热设备结构

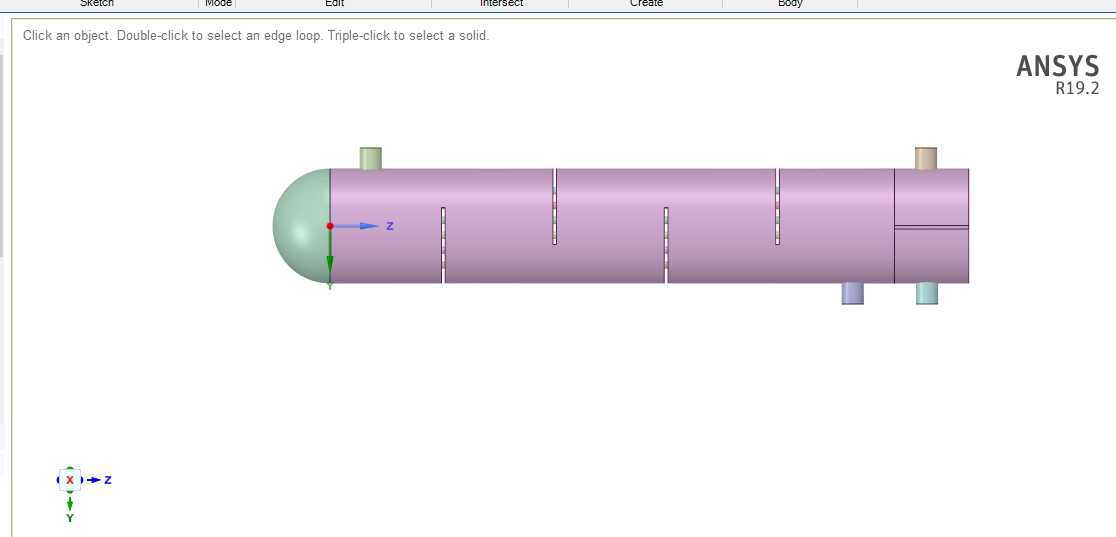

  在化工、能源、暖通、制冷等诸多工业场景中,管壳式换热器始终是热量传递环节应用占比最高的设备类型之一,这类设备凭借承压能力强、适用介质范围广、运维成本低的特点,在高温高压工况、多组分介质换热场景下长期占据核心应用地位。本次呈现的管壳式换热结构,在建模阶段就充分考虑了CFD仿真计算的需求,对管程、壳程的流道边界做了精准还原,没有过度简化影响流场计算精度的细小结构,同时也对不参与流体域计算的外部非关键倒角做了合理优化,避免仿真阶段出现网格质量过低、计算收敛性差的问题。

  从实际应用场景来看,这类结构可直接套用在石化行业的油品冷却、电力行业的循环水换热、暖通行业的汽水换热等场景中,设计阶段充分考虑了不同工况下的安装边界:设备整体采用卧式布置形式,筒体上的两个管程接口、两个壳程接口的位置均按照常规工业管路排布习惯设置,接口伸出筒体的长度预留了法兰安装、管路焊接的操作空间,不会出现安装时管路与筒体干涉的问题。设备两端的管板与封头采用标准法兰连接结构,后期检修时可直接拆卸封头清理管程内部的结垢,不需要整体切割设备筒体,大幅降低了长期运维的工作量。

  从功能特性上看,该结构采用多管程折返的流道设计,壳程设置了多块折流板,能够引导壳程流体横向冲刷管束,避免出现流体短路、换热死区的问题,有效提升整体传热系数;管程流体通过封头内的分程隔板实现多次折返,延长流体在换热管内的停留时间,让冷热介质的热量交换更加充分。建模过程中,换热管与管板的连接位置按照实际焊接工艺做了贴合处理,折流板与筒体内壁、换热管外壁的间隙也按照行业常规设计值预留,既保证了结构的真实性,也为后续的结构强度校核、流固耦合仿真预留了准确的几何边界。

  在外形尺寸与安装边界的考量上,设备的支座位置按照卧式容器的标准跨距设置,两个鞍式支座的间距避开了筒体的应力集中区域,支座上的地脚螺栓孔尺寸按照常规安装标准预留,安装时不需要额外对支座做二次加工即可直接固定在基础平台上。设备整体的长径比控制在合理区间,既保证了换热面积满足常规工况需求,也避免了长径比过大导致的筒体挠度超标、管束振动损坏的问题。针对CFD仿真的特殊需求,建模时将管程流体域、壳程流体域、固体结构域做了独立的几何分割,后续导入仿真软件时可直接抽取流体域,不需要再做几何修复、面缝合等重复工作,能够大幅提升仿真前处理的工作效率。

  从设计思路层面来说,该结构没有追求过于复杂的特殊结构,而是以工业现场实际应用的成熟管壳式换热器结构为蓝本,兼顾了三维建模的准确性与仿真计算的实用性,不管是用于换热设备的结构设计参考,还是用于CFD流场、温度场的仿真计算验证,都能够提供准确的几何支撑。结构上所有的壁厚、接管尺寸、折流板间距都参考了常规设计规范,不会出现结构参数与工业实际脱节的问题,对于刚接触换热设备设计的从业者来说,也可以通过该模型清晰了解管壳式换热器的内部结构组成、各部件的装配关系,快速掌握这类设备的核心设计要点。
