工业级壁挂式变频驱动装置结构设计

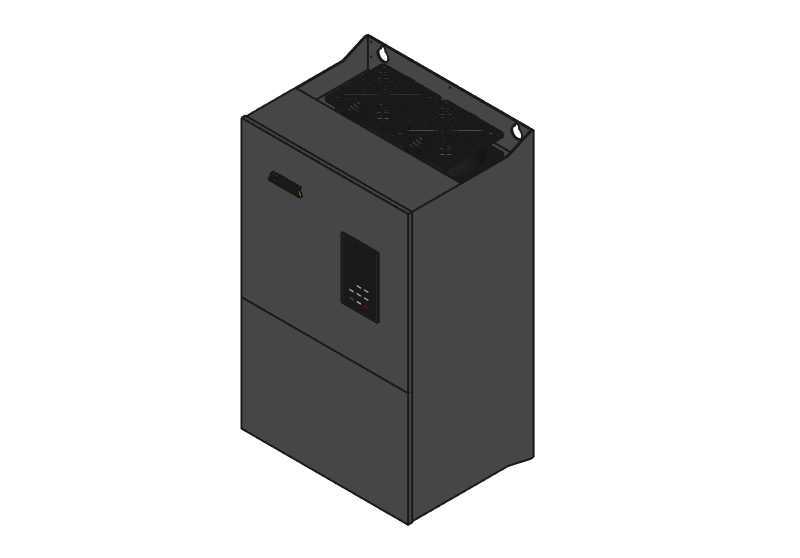

　　在工业传动控制场景里，这类变频驱动装置是异步电机调速系统的核心执行部件，常见于生产线输送辊道、风机水泵调速、机床主轴驱动、纺织印染设备牵伸机构这类需要动态调整电机转速的工况中，替代传统的工频直启、星三角启动方案，能大幅降低电机启动时的电网冲击，同时根据负载实际需求动态调整输出频率，实现能耗的精准控制。从结构设计来看，这款装置采用立式壁挂安装的壳体构型，整体为封闭金属冲压外壳，顶部预留了穿线与吊装固定的挂耳孔位，安装时可以直接通过膨胀螺栓固定在电控柜侧壁或者车间墙面的安装背板上，不需要额外搭建落地安装支架，能有效节省电控舱内的安装空间。

　　壳体正面预留了嵌入式操作面板的安装位，面板集成了参数设置按键与运行状态显示区域，现场调试人员不需要打开设备柜门，就可以直接在面板上完成频率给定、参数读写、故障复位等操作，面板与内部主控板之间通过排线连接，后期维护更换面板时不需要拆解整个主壳体，能大幅缩短现场故障排查的时间。壳体下部为功率模块的散热区域，设计时特意将散热风道与内部电控腔做了隔离处理，外部冷却空气从下部进风口进入，直接带走IGBT模块、整流桥这些发热器件的热量后从上部排出，不会让粉尘、水汽直接接触到内部的控制电路板，适配多粉尘、轻度潮湿的工业车间环境，不需要额外加装密封防护外罩就能满足IP20以上的防护等级要求。

　　从安装边界尺寸来看，这款变频驱动的整体宽度控制在单组电控柜安装梁的跨距范围内，深度方向不会超出常规壁挂安装的安全距离，接线端子全部布置在壳体下部的接线腔内，现场接线时动力线与控制线可以分槽排布，避免强电对弱电控制信号产生电磁干扰，接线腔盖板采用快拆螺丝固定，接线作业时不需要完全拆下螺丝就能打开盖板，能减少小零件掉落丢失的风险。在功能设计层面，这款装置支持V/F控制与无传感器矢量控制两种驱动模式，既可以拖动普通的三相异步电机做简单的调速运行，也能适配需要较高转矩响应的负载场景，低速运行时能输出150%以上的额定转矩，满足传送带重载启动、机床低速切削这类工况的转矩需求。内部的主控板预留了多路数字量输入输出接口与模拟量接口，可以直接对接PLC的控制信号，也能独立通过面板设置完成多段速运行、PID闭环调节等功能，不需要额外添加外围控制模块。壳体的结构设计充分考虑了批量生产的工艺性，所有外壳弯折件都采用统一的钣金冲压工艺，折弯角度公差控制在0.5度以内，拼接处没有突出的锐边，装配时各部件之间的定位靠卡扣与定位柱实现，不需要反复调整对齐位置，能有效提升装配线的生产效率。

　　在实际选型适配时，需要注意设备安装位置要预留足够的散热空间，上下方向至少保留100mm以上的通风距离，左右两侧预留20mm以上的安装操作间隙，避免紧贴其他发热器件安装导致散热效率下降；动力线的线径要根据设备额定电流匹配，接线时要做好接地处理，避免设备运行时的电磁干扰影响周边传感器、仪表的正常工作。这类变频驱动装置的三维结构设计，重点要平衡壳体防护性能、散热效率、安装维护便利性三者的关系，不能为了追求紧凑尺寸压缩散热风道的截面积，也不能为了散热牺牲壳体的密封防护能力，同时要兼顾现场安装、接线、后期维护的操作空间，让现场运维人员不需要特殊工具就能完成常规的检查与配件更换作业。
