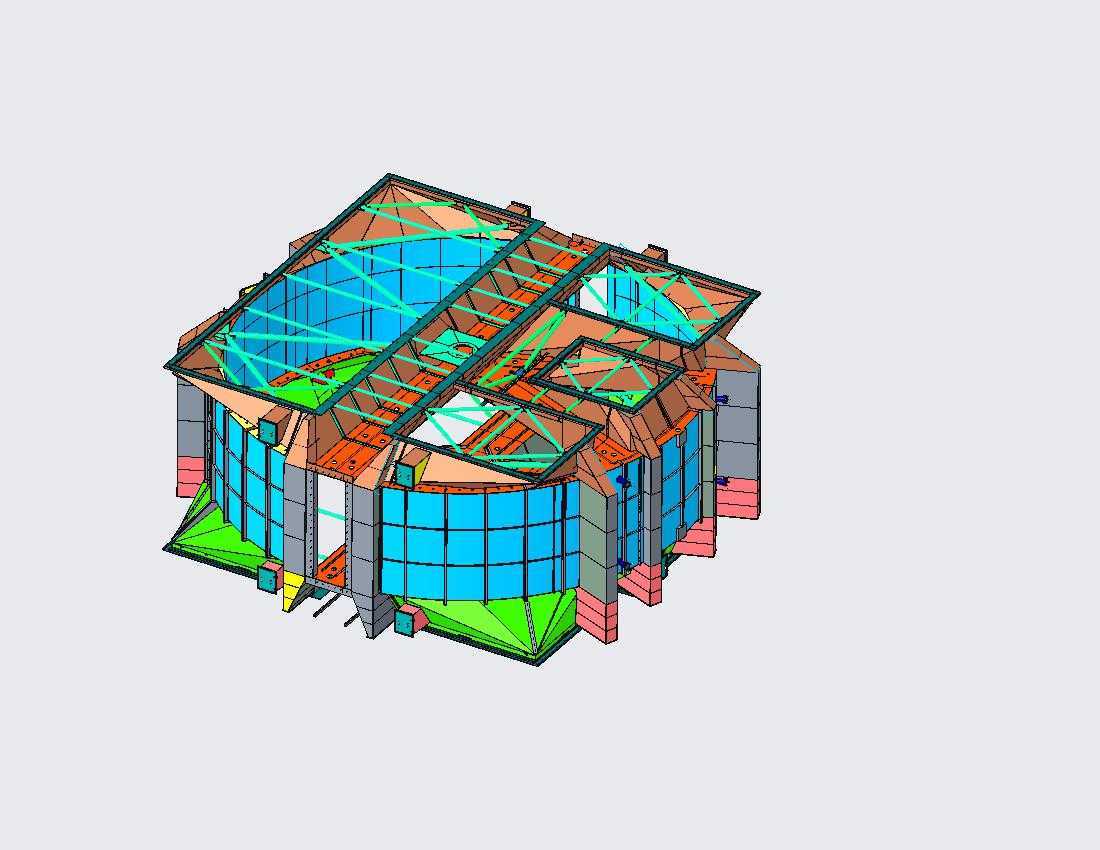

电厂锅炉用回转式空气预热器固定住房结构

　　在燃煤及燃气火力发电厂的锅炉岛系统中，空气预热器是决定锅炉热效率、降低排烟热损失的核心辅机设备，其中回转式空气预热器凭借结构紧凑、换热效率高、适配大容量锅炉机组的优势，成为300MW及以上等级火电机组的标配配置。本次呈现的固定住房部分，是回转式空气预热器的核心静态承载外壳结构，承担着分隔烟风通道、承载内部转子与换热元件重量、隔绝系统漏风、对接锅炉烟风管道的关键作用，其结构设计合理性直接影响整台预热器的运行稳定性、漏风率指标与全生命周期维护成本。

　　从实际工程应用场景来看，该固定住房结构安装于锅炉尾部竖直烟道与热风道的衔接位置，上端对接锅炉省煤器出口的水平烟道，下端连通一次风、二次风风道与除尘器入口烟道，侧面预留有检修人孔、吹灰器安装位、火灾探测装置接口以及密封间隙调整机构的安装支座。在锅炉满负荷运行工况下，外壳结构需要同时承受入口侧350℃至400℃的高温烟气冲刷、出口侧300℃左右热风的压力载荷，以及烟风系统运行时产生的微负压脉动载荷，同时还要适配机组启停过程中产生的热胀冷缩位移，避免结构焊缝出现疲劳开裂、密封面变形错位导致漏风率超标的问题。

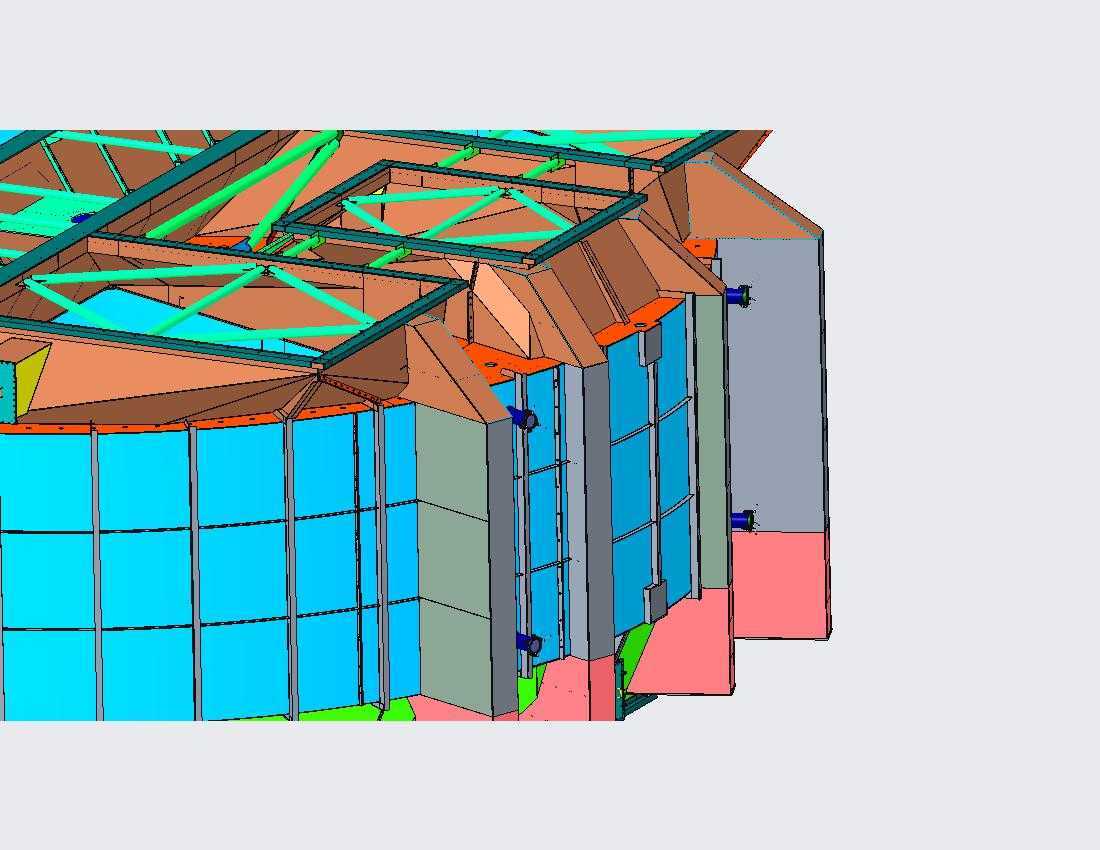

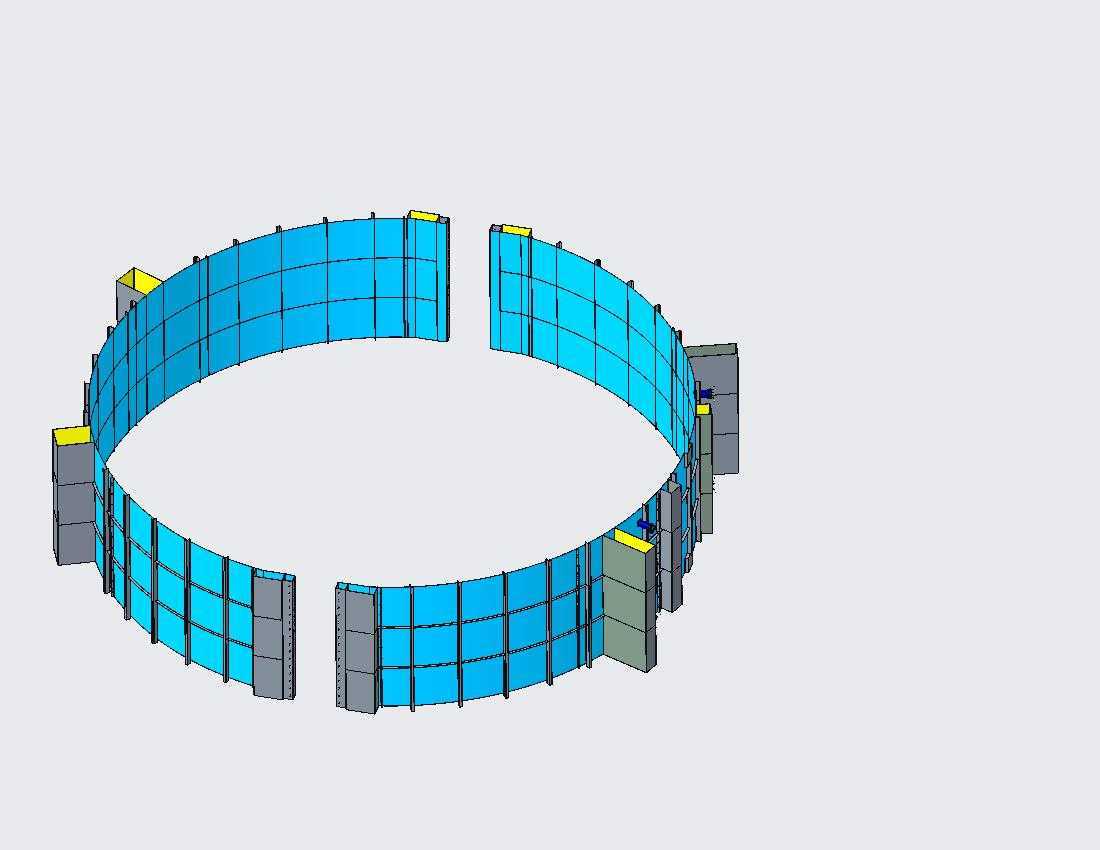

　　从结构设计思路层面拆解，该固定住房采用多边形分块式焊接壳体结构，区别于传统圆形外壳的设计，多边形壳体能够更好地适配内部扇形仓格的转子结构，减少烟风通道的无效流通面积，降低壳体内的涡流损耗。壳体主承力框架采用型钢焊接成型的肋板结构，沿壳体周向与轴向均匀布置加强筋，在不额外增加壳体壁厚的前提下提升整体结构刚度，避免高温工况下出现壳体鼓胀变形。壳体壁板采用分段拼接设计，每段壁板之间预留有热膨胀补偿间隙，采用耐高温密封填料填充，既能够吸收不同方向的热位移量，又能保证壳体的整体密封性能。壳体下部设置有均匀分布的支撑支座，每个支座对应布置在主框架肋板的受力节点位置，能够将整个预热器的静载荷与运行动载荷均匀传递到下部的混凝土基础梁上，避免出现局部应力集中导致的基础沉降不均问题。

　　在功能特性设计上，该固定住房结构充分考虑了回转式空气预热器的实际运行需求：壳体内部对应转子的三分仓位置，设置有径向密封、轴向密封的静态配合面，加工时严格控制配合面的平面度与位置度公差，保证运行时密封片与静态面的间隙控制在设计范围内，将预热器的直接漏风率控制在6%以内。壳体上预留的多个检修门位置，分别对应转子的不同仓格，停机检修时无需拆除大面积壳体结构，即可完成换热元件的更换、密封片的调整、吹灰器的维护等作业，大幅缩短检修工期。壳体下部设置有灰斗接口，能够将烟气侧携带的积灰集中收集后排出，避免积灰在壳体底部堆积造成通道堵塞、转子卡涩的故障。同时壳体外部设计有保温层安装锚点，现场安装时可敷设岩棉保温层与外护板，降低壳体的散热损失，保证锅炉热风温度达到设计值，减少排烟热损失。

　　从安装边界与尺寸配合角度来看，该固定住房的上端法兰接口尺寸与省煤器出口烟道的法兰尺寸完全匹配，采用法兰螺栓连接加密封垫片的结构，保证烟道接口的密封性；下端的风道接口分别对应一次风、二次风、烟气三个通道，每个通道的法兰尺寸与烟风系统的设计风速匹配，避免出现接口处流速突变导致的阻力增大问题。壳体整体的安装垂直度公差控制在千分之一以内，保证内部转子转动时与壳体密封面的间隙均匀，避免出现转子转动时刮碰密封片的故障。壳体侧面的吹灰器接口位置与转子的换热元件高度对应，保证吹灰器的蒸汽射流能够完全覆盖换热元件的流通截面，有效清除换热元件上的积灰，避免积灰堵塞导致换热效率下降、烟风阻力升高的问题。在实际电厂运行过程中，该结构的固定住房能够适应机组调峰运行时的负荷波动，在30%至100%负荷区间内都能保持结构稳定性，不会因为温度频繁变化出现焊缝开裂、密封失效的问题，为空气预热器的长期稳定运行提供可靠的静态结构支撑。
