六米高工业筒仓支撑钢平台结构设计

　　这套钢平台结构主要服务于散料存储工段的筒仓安装配套场景，在粮食加工、建材粉体生产、饲料加工等需要立式筒仓存储物料的生产线上，这类钢平台是衔接筒仓本体与下方出料、计量设备的核心承载结构。不同于普通车间操作平台，该结构的核心作用是为顶部筒仓提供稳定的水平安装基准，同时预留出筒仓下方出料装置、输送管线、检修操作的充足空间，避免筒仓直接落地导致的出料口高度不足、设备排布拥挤的问题。

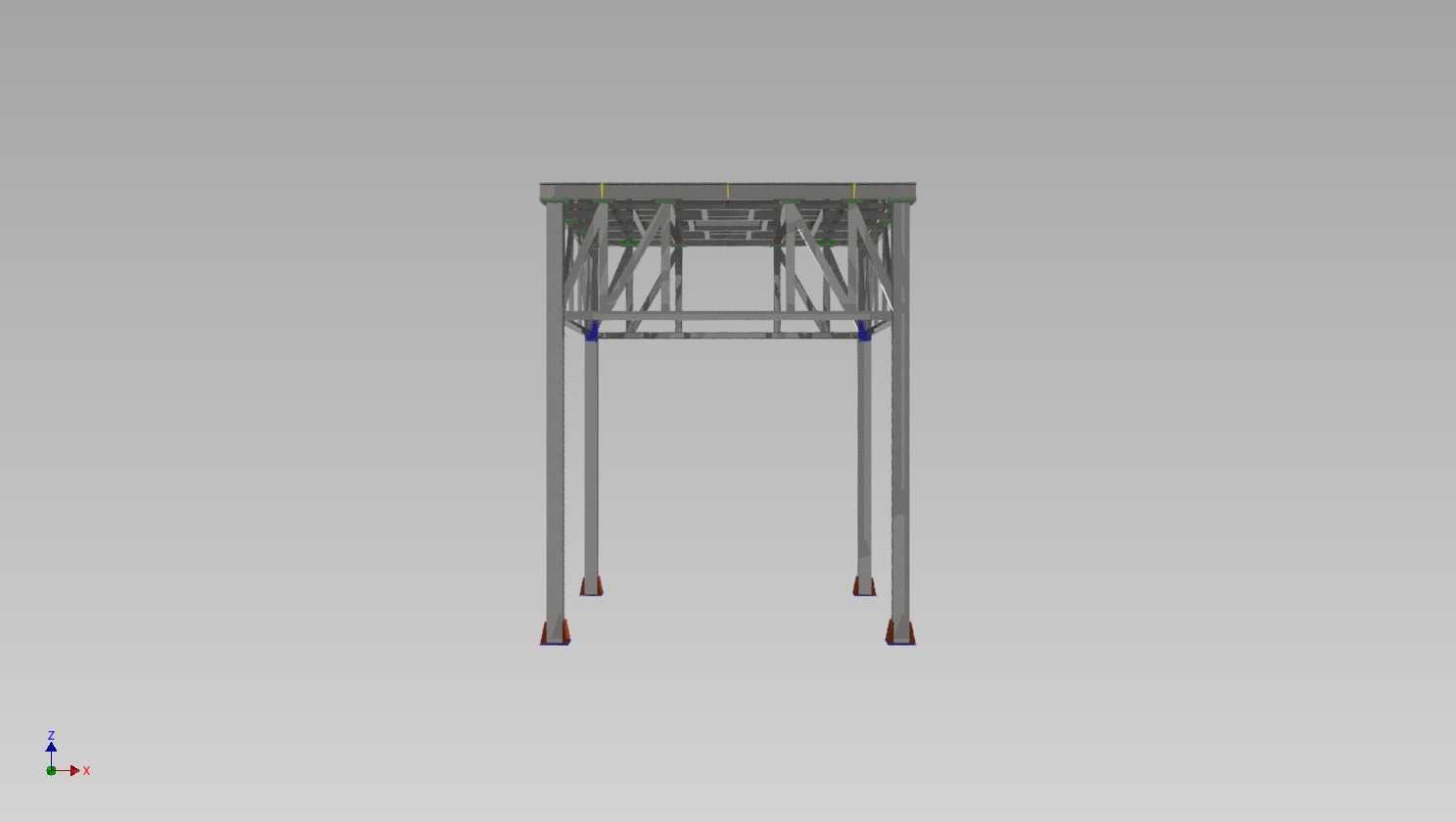

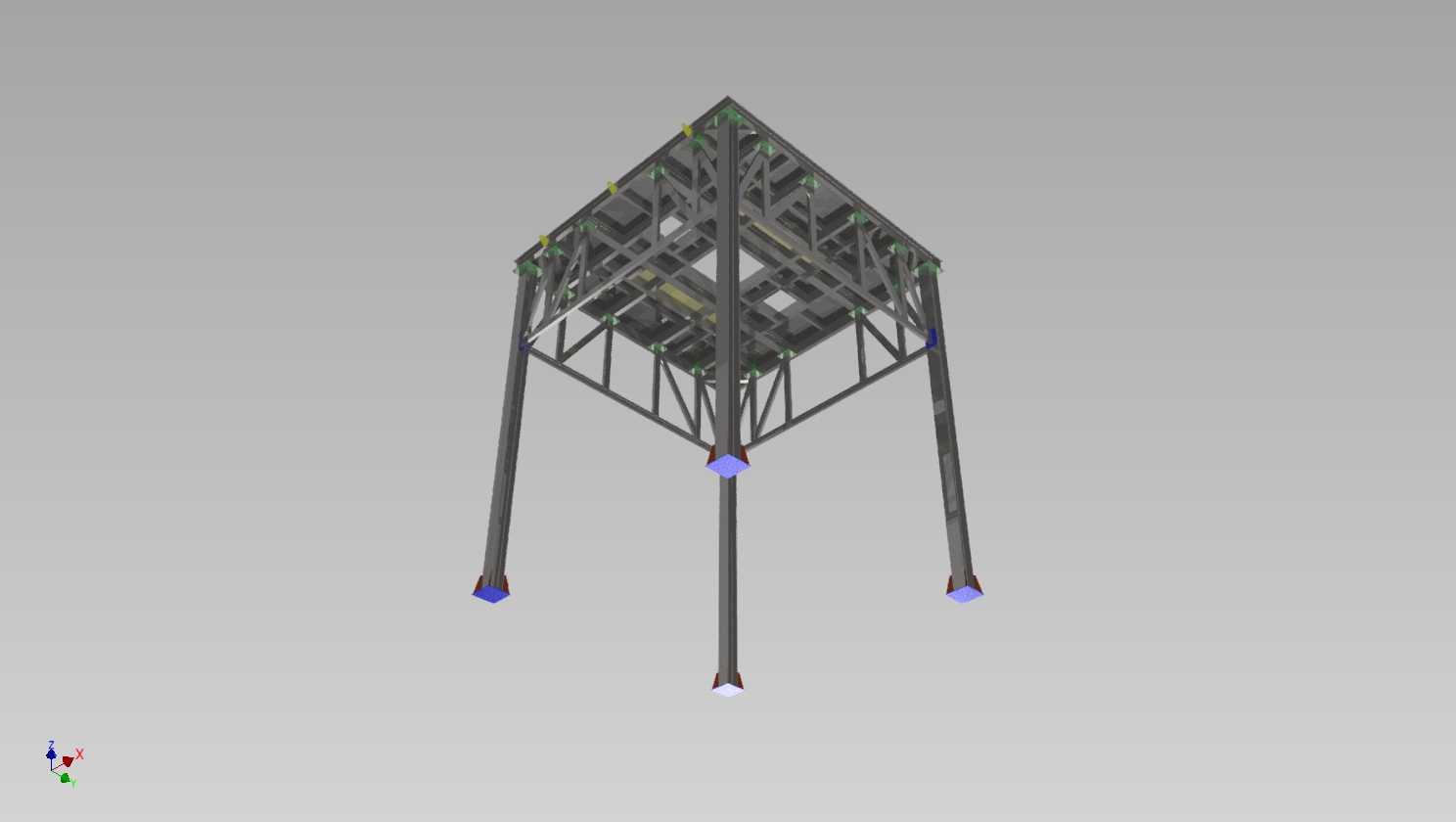

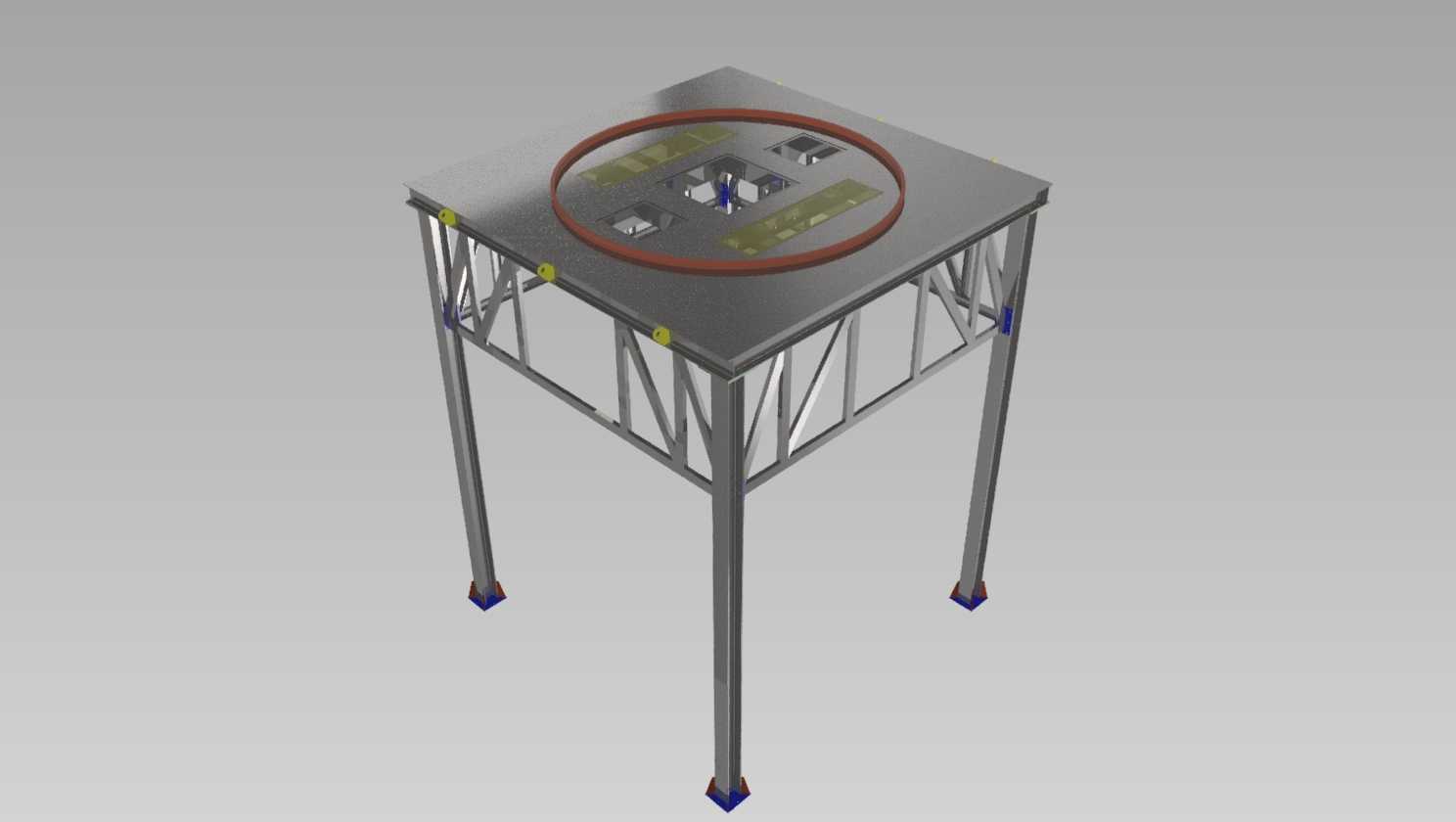

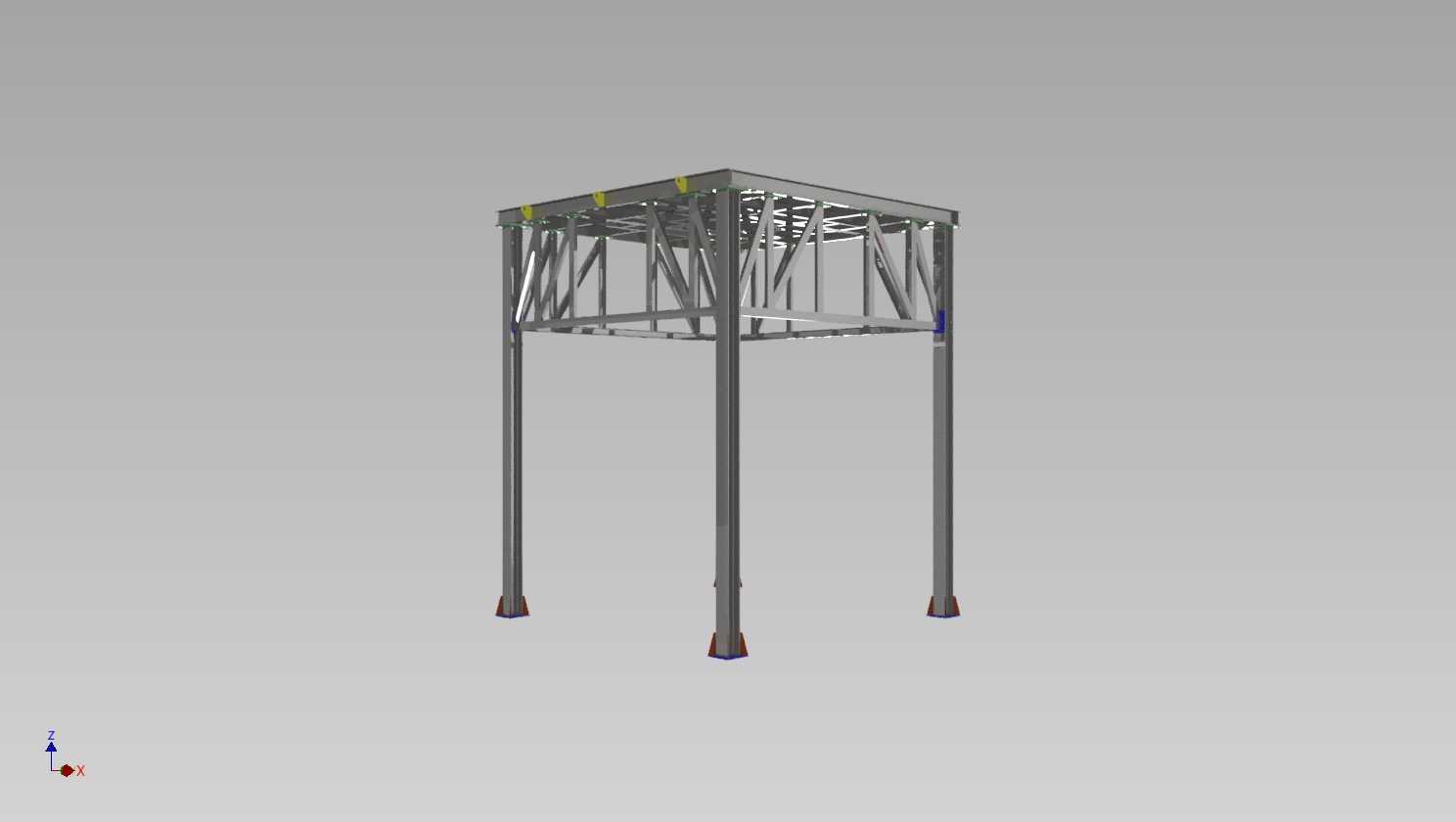

　　从结构功能设计来看，平台顶部采用方形整板台面，台面中心预留的圆形安装位刚好匹配筒仓下沿的连接法兰，法兰周边均匀布置的连接点位可直接与筒仓底部的预埋螺栓对接，安装时无需额外制作转接件，能有效减少现场安装的焊接工作量。台面下方的支撑框架采用桁架式结构设计，四根主立柱采用等截面方管型材，立柱之间通过斜向腹杆连接形成稳定的空间受力体系，相比纯矩形框架结构，这种桁架式设计在相同耗材量下抗侧移能力提升40%以上，可承受筒仓满载时的竖向荷载以及生产过程中物料进出产生的水平动载荷，即使在车间有行车运行产生微振动的环境下，也能保证筒仓的安装垂直度不出现偏移。

　　设计过程中首先明确了6米的总高度边界，这个高度是结合下方常见的出料设备尺寸确定的：筒仓出料口下方需要依次布置旋转卸料阀、流量调节阀、带式输送机或者气力输送的进料接口，同时还要预留操作人员更换密封件、检修阀门的操作空间，6米的净空高度刚好覆盖常规散料出料工段的设备排布需求，不会出现空间浪费或者高度不足的问题。主立柱底部设计了带调平功能的脚座，脚座通过膨胀螺栓与地面混凝土基础连接，调平结构可补偿地面施工的平整度误差，安装时可通过脚座的调节螺栓将台面水平度控制在千分之二以内，避免筒仓安装后出现倾斜导致物料偏载的问题。

　　台面边缘预留了护栏安装的连接孔位，现场安装完成后可直接加装标准化的工业护栏，满足平台周边巡检的安全要求；桁架腹杆之间预留了穿线空间，现场布置料位计信号线、除尘风管时可直接沿腹杆排布，无需额外制作管线支架。结构的所有连接节点均采用螺栓连接设计，出厂时可拆解为立柱、框架片、台面板几个模块，运输时可堆叠放置降低物流成本，现场安装时仅需普通扭矩扳手即可完成组装，无需大型吊装设备配合，适合老车间改造、现场施工空间有限的场景使用。

　　在受力校核阶段，设计时重点考虑了筒仓满载时的偏载工况，即筒仓内物料单侧堆积时的附加弯矩，通过调整斜腹杆的排布角度，将偏载产生的力均匀传递到四根主立柱上，避免单根立柱受力过大导致结构变形。台面钢板的厚度选择也结合了筒仓的满载重量，保证在长期承重状态下台面的挠度不超过允许值，避免筒仓连接法兰出现变形导致密封失效的问题。整个结构的型材选型均采用市场通用的标准规格，后期维护更换配件时无需定制特殊型材，可有效降低全生命周期的维护成本。
