ELE21

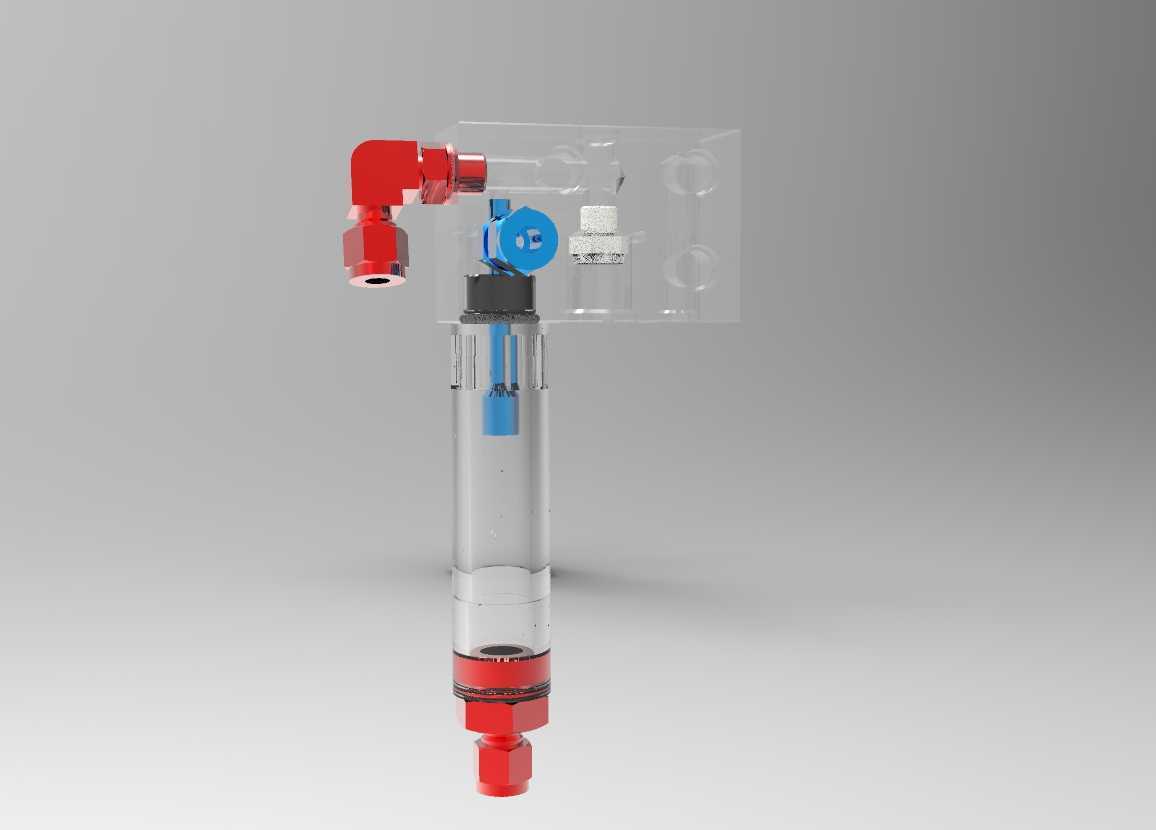

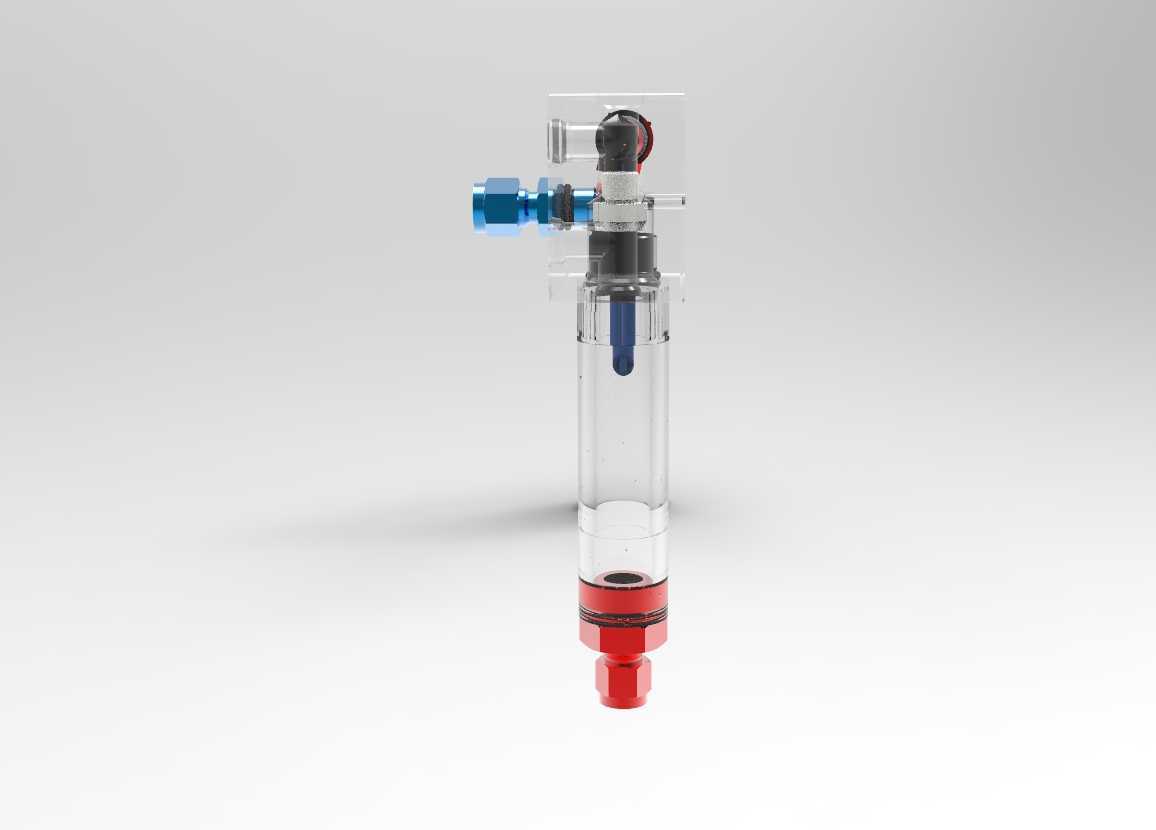

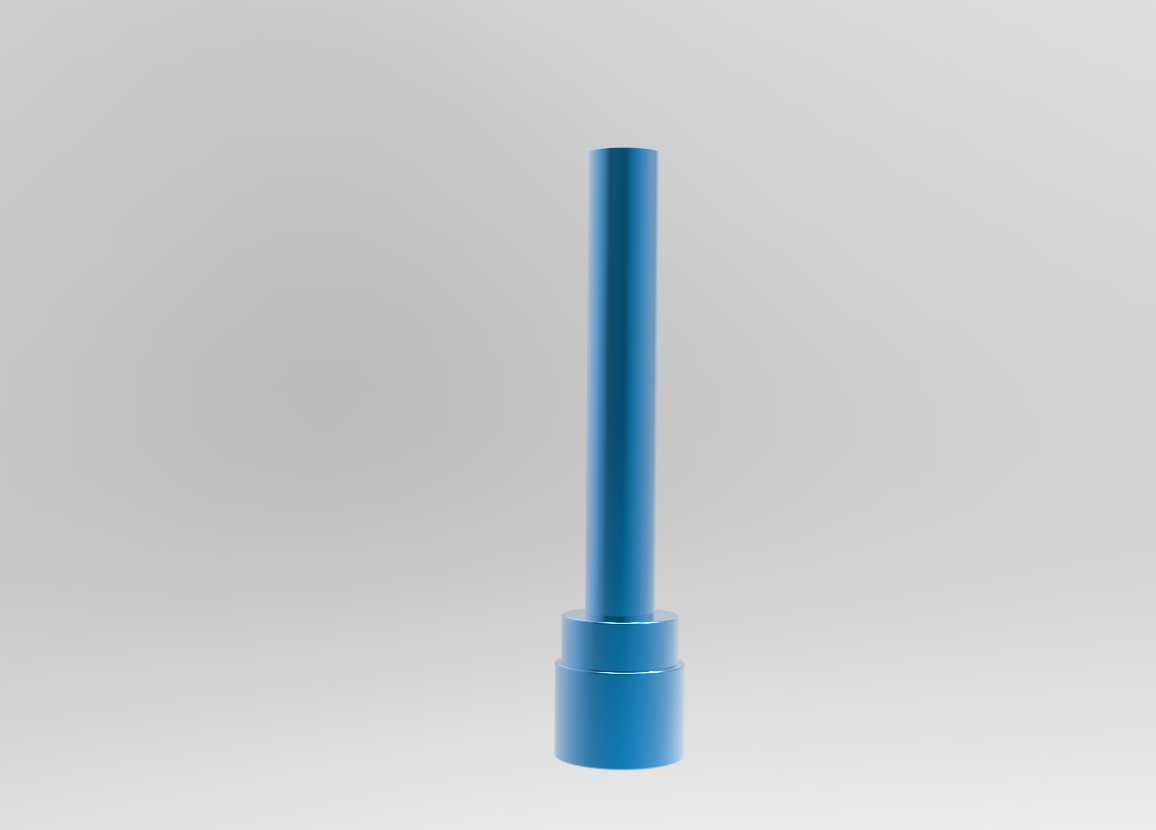

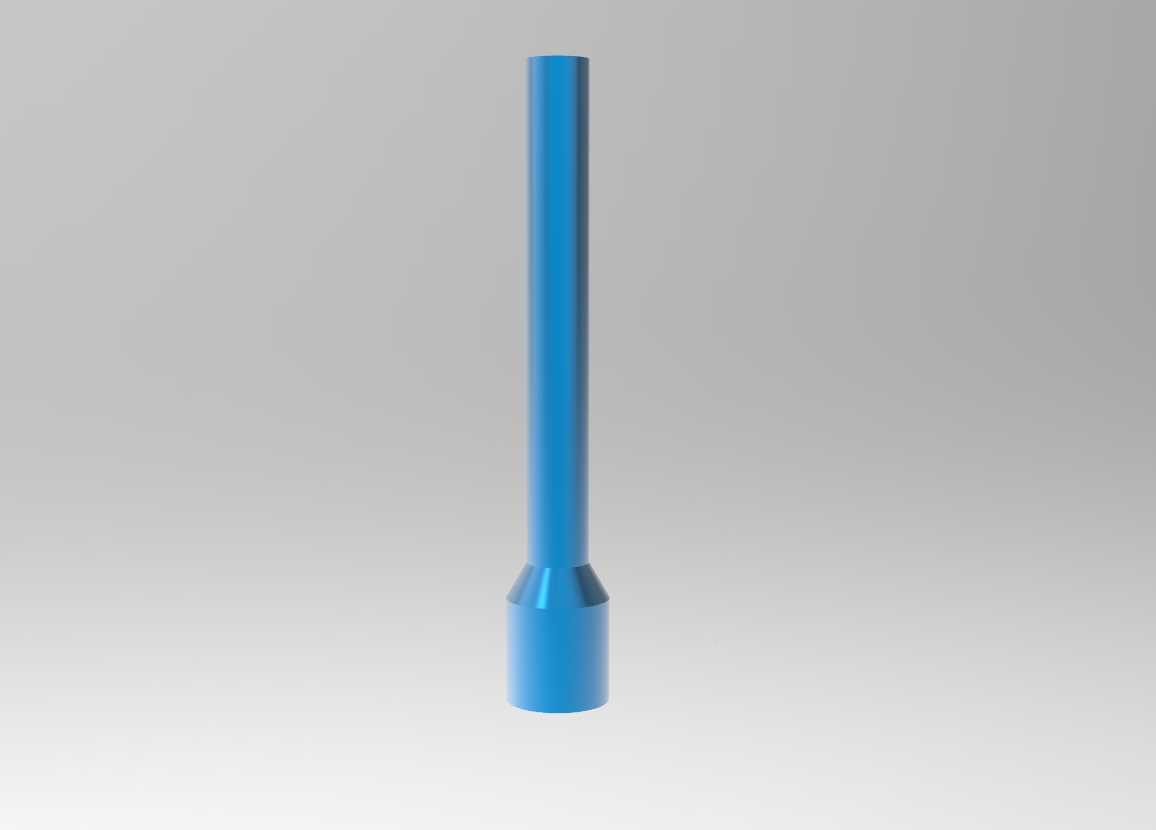

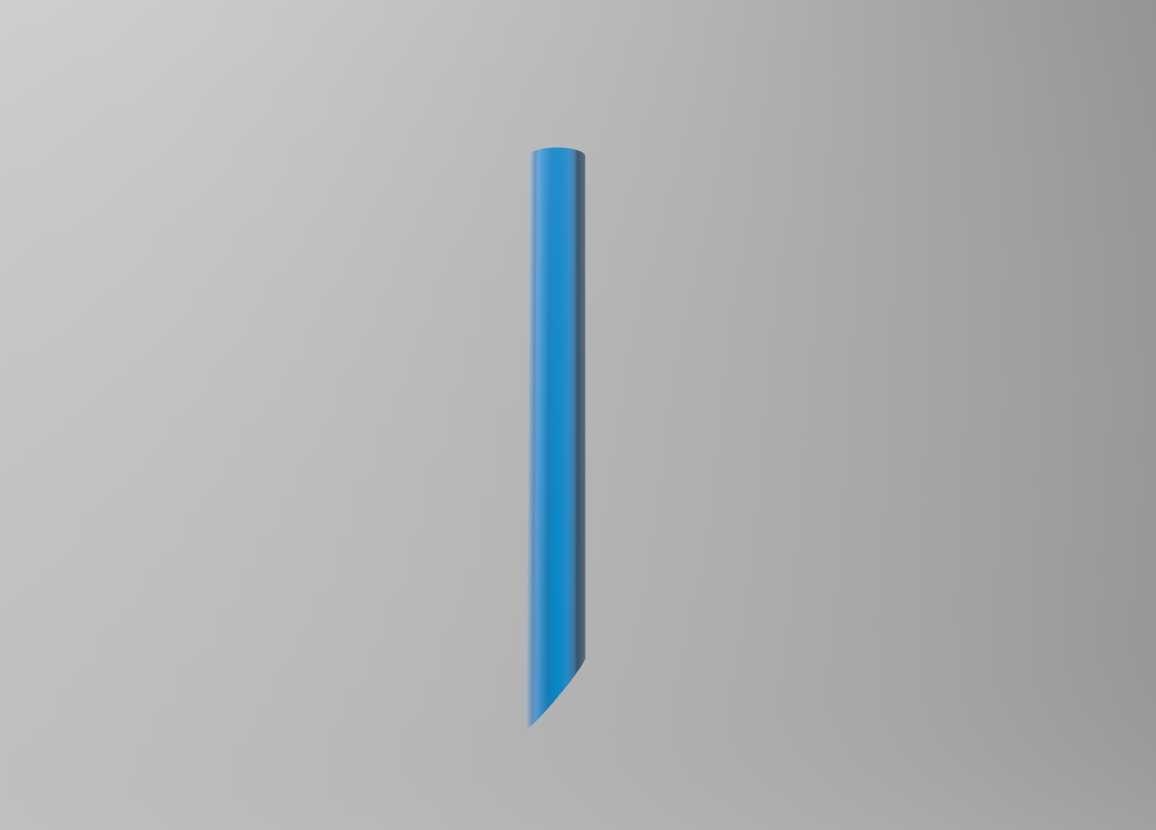

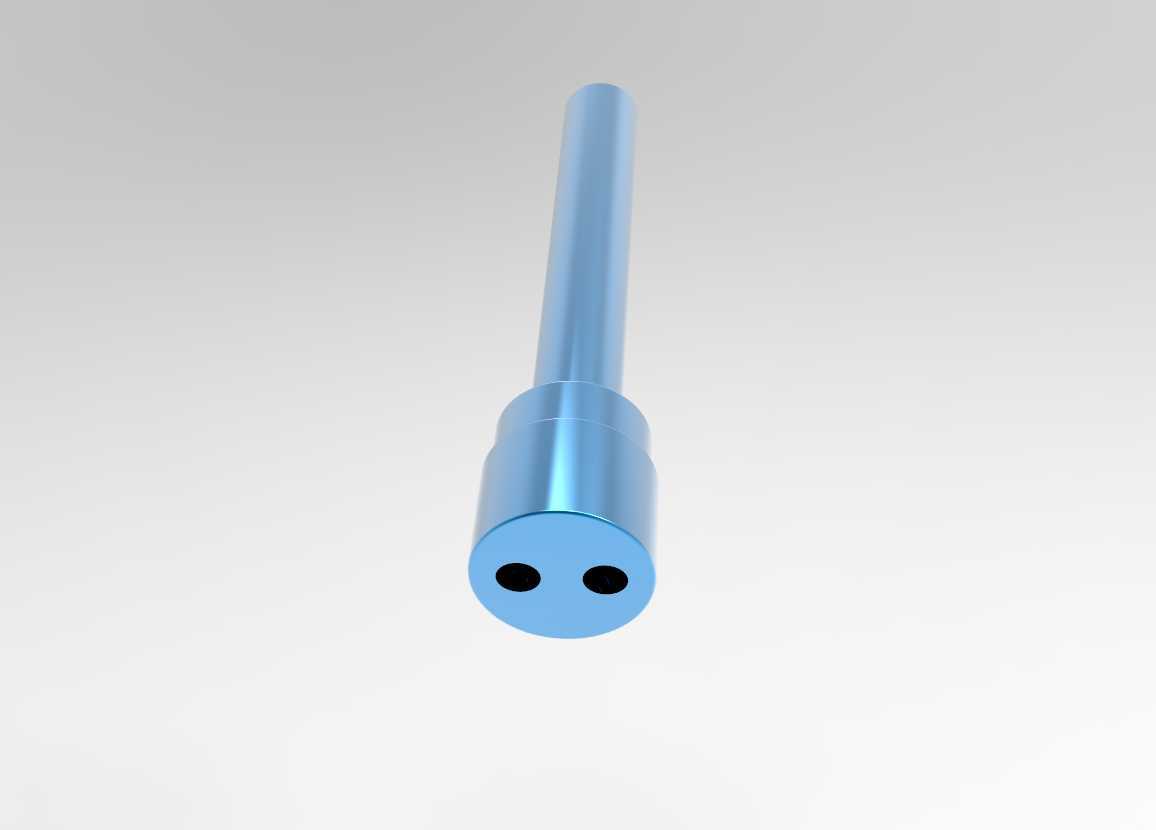

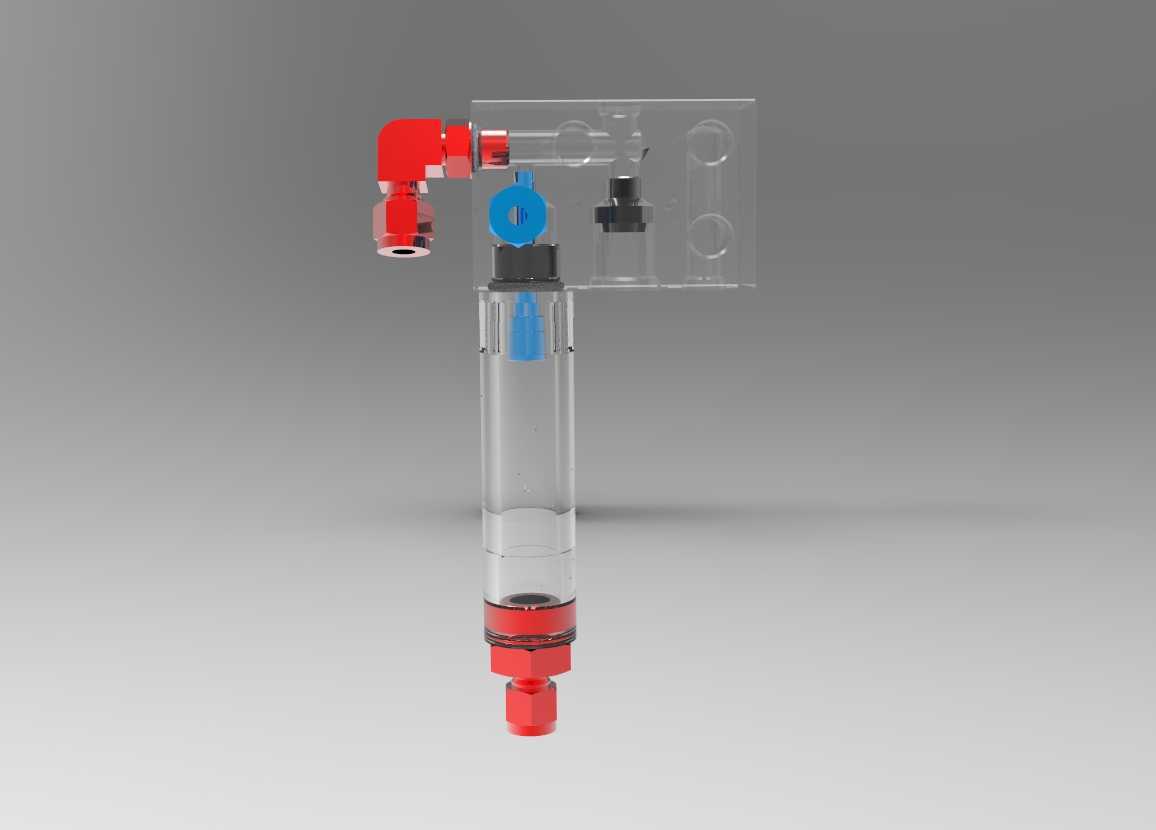

我设计了3个选项来替代ELE21-DRW-00090-REV00选项1：ele21-option_01选项2：ele21-option_02选项3：ele21-option_03对于选项1：H2流入EL21-DRW-00038-REV02，然后通过ELE21-OPTION_01。 ELE21-OPTION_01的内部截面设计为六边形，允许大量的表面接触。还有一个小孔，可以让很少的H2在不接触湿气的情况下逸出。底部还有一个较大的区域，希望可以减少压力，使H2可以轻松地从水中逸出。对于选项2：H2流入EL21-DRW-00038-REV02，然后通过ELE21-OPTION_02。 ELE21-OPTION_02的内部截面设计为六边形，允许大量的面接触。因此，有可能吸收水分。还有一个石板切口，可以帮助氢气从水分子中逸出。对于选项3：H2流入EL21-DRW-00038-REV02，然后通过ELE21-OPTION_03。 ELE21-OPTION_03的内部截面设计为六边形，允许大量的面接触。因此，有可能吸收水分。有一条分开的路径，使 h2 与水分子的接触尽可能少。车床足以制造这些零件。设计更喜欢简单的制造方法，无需对装配部分进行任何额外的培训。
