电源变压器配套惰轮传动结构设计

　　在中小功率电源变压器的绕制工序、内部张力调节机构以及配套送料传动链路里，惰轮是承担张力恒定、传动方向微调、传动比匹配的核心配套零件，很多刚接触变压器结构设计的工程师容易忽略这类零件的细节设计，往往直接套用标准件，最后在实际装配调试时出现绕线张力不均、传动卡滞、长期运行磨损过快的问题。从实际工程场景来看，电源变压器生产过程中的自动绕线工位，需要让漆包线在恒定张力下整齐排布在骨架上，这时候惰轮的作用就是改变漆包线的走向，同时抵消绕线轴往复运动带来的张力波动，避免漆包线拉伸变形或者松垮堆叠；而在部分内置机械调压结构的大容量电源变压器里，这类惰轮还会参与调压触头的传动链路，用来调整传动齿轮的啮合间隙，避免触头动作卡滞导致的调压档位错位。

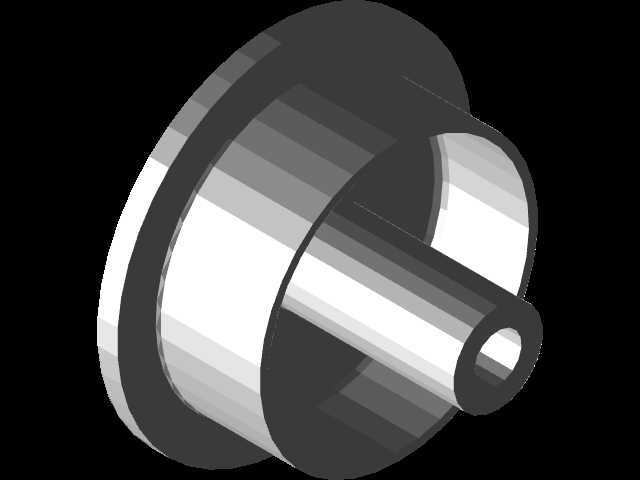

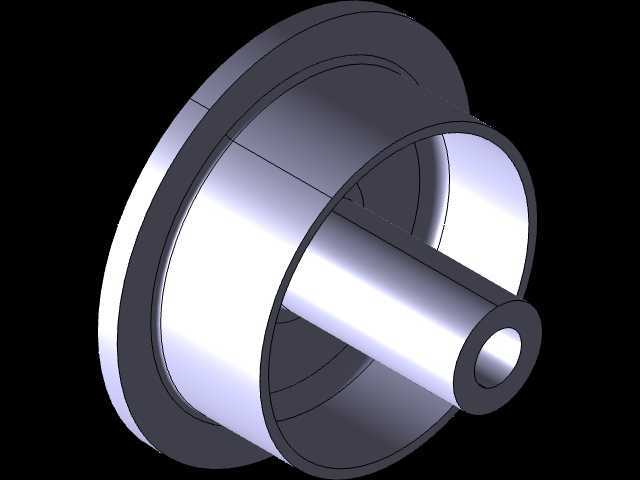

　　从结构设计思路来看，这款惰轮采用了带单侧挡边的轮体加同轴心轴的一体化结构，轮体的内孔与心轴采用过渡配合，保证轮体可以绕心轴顺畅转动的同时，不会出现径向窜动；轮体的外圆柱面做了高光洁度处理，避免刮伤漆包线的绝缘层，单侧挡边的高度刚好匹配常用漆包线的最大线径范围，防止绕线或者传动过程中丝线从轮体侧边滑脱。心轴采用中空结构设计，一方面可以减轻整体零件重量，降低转动惯量，让张力调节的响应速度更快，另一方面中空内孔可以穿入固定销轴或者润滑油路，方便在长期免维护的工况下储存润滑脂，延长转动副的使用寿命。

　　在安装边界设计上，轮体的最大外径、挡边外径以及心轴的伸出长度都做了严格的尺寸公差控制，安装时心轴的两端可以直接卡入变压器机构对应的安装卡槽内，不需要额外设计复杂的固定座，大幅减少装配工序；轮体的转动面与周边固定结构的间隙控制在合理范围，既不会因为间隙过小出现运行摩擦，也不会因为间隙过大导致漆包线卡入缝隙。设计过程中特意做了动平衡校验，因为绕线工位的惰轮最高转速会随绕线速度提升到每分钟上千转，如果动平衡不合格，会出现明显的径向跳动，直接导致绕线张力波动，影响变压器线圈的排线整齐度，严重时还会造成漆包线绝缘层破损，带来变压器短路的安全隐患。

　　从功能特性上看，这款惰轮的轮体与心轴的转动副采用了无额外轴承的直接配合设计，针对变压器生产车间低粉尘、无强冲击的工况，这种结构比加装微型轴承的设计成本更低，同时运行噪音更小，配合表面做了硬化处理，耐磨性能可以满足连续上万小时的运行需求。在实际选型替换时，只需要核对心轴直径、轮体宽度以及最大外径三个核心尺寸，就可以直接适配多数常规电源变压器绕线设备以及内置机械调压结构的变压器传动单元，不需要对原有安装结构做修改。很多现场调试的经验表明，惰轮的安装同轴度误差如果超过0.02毫米，就会在高速转动时出现周期性的张力波动，反映在绕制完成的线圈上就是会出现局部的线匝凸起，影响变压器的窗口利用率，所以这款惰轮在设计时特意将心轴与轮体的同轴度公差控制在0.01毫米以内，降低现场安装的调试难度，即使是经验不算丰富的装配人员，只要按照安装位卡入固定，就能满足同轴度要求，不需要反复调整位置。另外轮体的挡边做了微小的倒角处理，避免漆包线在经过挡边位置时被锐角割伤，这个细节是很多通用型惰轮容易忽略的，在变压器绕线的场景里，漆包线的绝缘层厚度往往只有几微米，哪怕是很微小的毛刺或者锐角，都可能在长期摩擦后破坏绝缘层，造成产品质量隐患。
