索伦森DLM系列直流可调电源设备结构

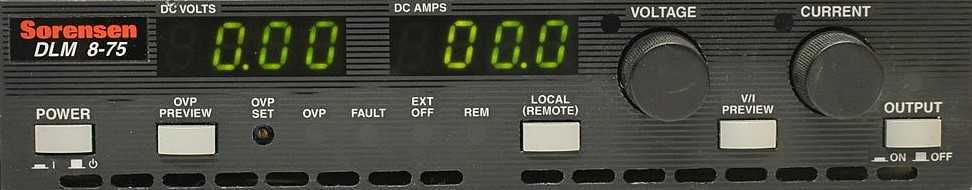

　　在实验室测试台架、半导体老化测试工位、工业产线供电校验环节，这类高精度直流供电设备是不可或缺的测试配套硬件，日常承担着给被测电路板、功率模块、小型机电组件提供稳定可调直流输出的核心作用，不少做电源类产品研发、电子元器件可靠性验证的工程师，对这类设备的操作逻辑和结构布局都非常熟悉。从前面板的布局设计来看，所有操作与显示单元都按照操作人员的使用频次做了分区排布：最上方的双数码显示区域分别对应直流输出电压、直流输出电流的实时数值，采用高亮度绿色荧光数码管，即使在车间强光环境下也能清晰读取数值，不会因为环境光线变化出现读数偏差。

　　显示区域下方的两个大尺寸旋钮分别承担电压调节、电流调节的功能，旋钮表面做了防滑滚花处理，调节时的阻尼感经过调校，既可以快速粗调输出参数，也能实现小范围的精细微调，满足不同测试场景下的参数设置需求。旋钮下方的功能按键组覆盖了日常操作的核心功能：最左侧的电源按键带状态指示，按下后设备会先完成内部自检再进入待机状态，避免上电瞬间的浪涌冲击后端接的被测器件；OVP相关的预览、设置按键可以快速配置过压保护阈值，当输出电压超过设定值时设备会立刻切断输出，防止高压损坏被测样品；远程本地切换按键可以切换设备的控制权限，切换到远程模式时，可通过后端的通讯接口接入自动化测试系统，实现程控输出，适配长时间无人值守的老化测试场景；输出控制按键可以独立控制输出回路的通断，不需要频繁开关设备主电源，减少电源模块的启停冲击。

　　从结构设计的角度看，这类台式电源的外壳采用标准19英寸机架兼容尺寸，既可以单独放置在实验台面上使用，也可以通过配套的安装耳固定到标准机柜中，适配不同的安装场景；前面板的按键和旋钮都做了防误触的间距设计，相邻按键之间的预留间隙足够操作人员带薄劳保手套操作，不会出现误按相邻按键的情况；显示窗口采用透明防刮亚克力面板，避免日常操作中被表笔、工具刮花影响读数。设备的散热风道采用前后贯通设计，进风口布置在前面板下方的格栅区域，出风口在设备后端，内部的功率器件通过导热硅脂贴合到散热鳍片上，配合温控调速风扇，在满功率600W输出时也能把内部器件的温度控制在合理区间，不会因为长时间高负载运行出现过热降额或者保护停机的情况。接线端子区域布置在设备后端，输出端子采用大电流接线柱，可以适配6平方以内的多股铜线，满足30A持续输出时的载流要求，端子旁边预留了远程采样、通讯接口的安装位置，远程采样接线可以直接连接到被测负载的输入端，补偿长导线带来的压降，保证负载端的实际电压和设置值一致，这对于低压大电流的测试场景尤为重要，比如3.3V、5V这类低电压大电流的模块测试，导线压降带来的误差会直接影响测试结果的准确性，远程采样功能可以有效抵消这部分误差。

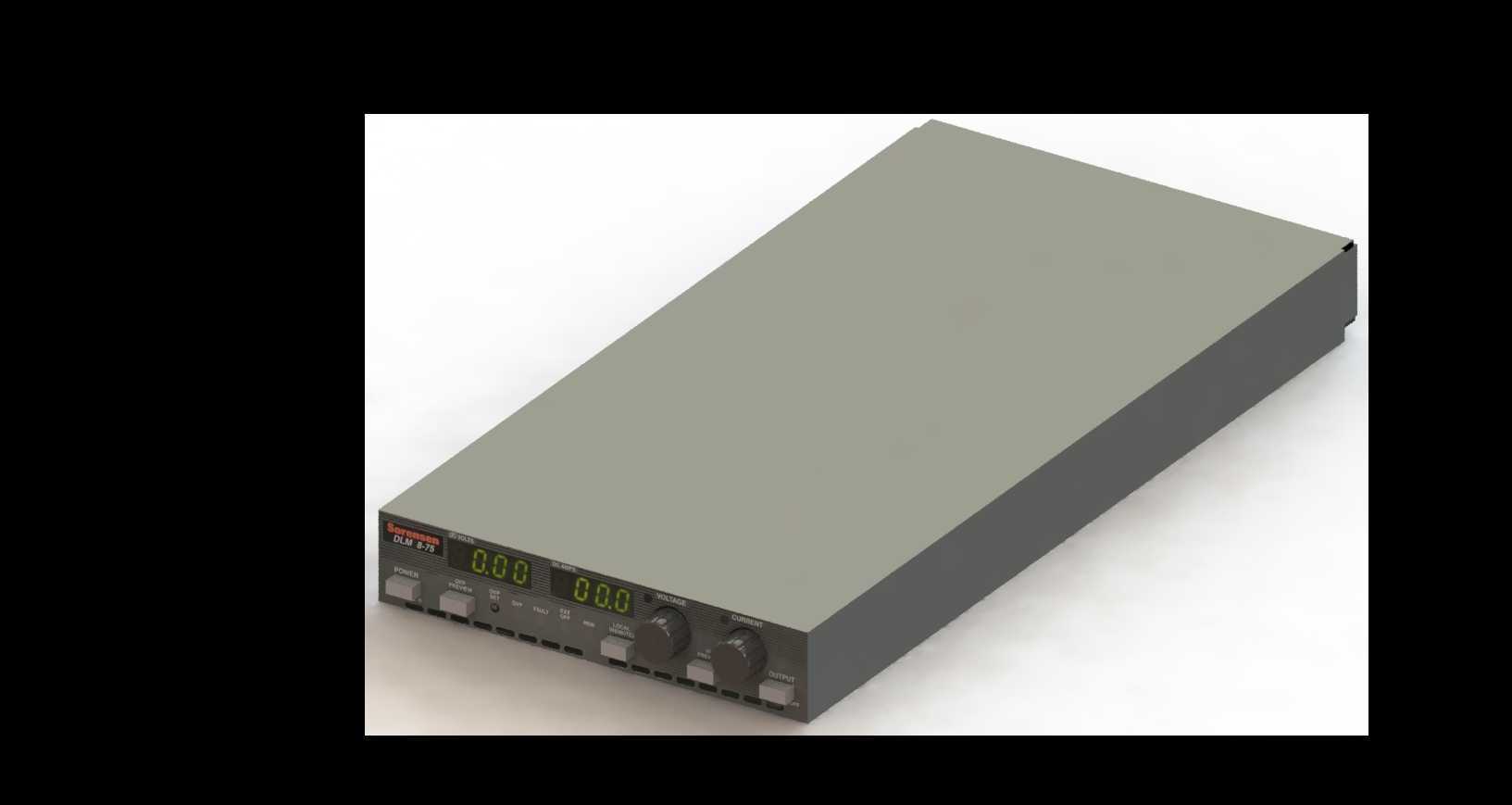

　　在做三维结构建模的时候，需要重点关注前面板各个控件的相对位置公差，旋钮的安装高度要突出面板足够的距离，保证旋转操作时不会蹭到面板表面；按键的按压行程要和实际设备一致，装配时按键帽和面板开孔之间要预留均匀的间隙，避免卡键；外壳的拼接缝隙要控制在0.5mm以内，还原实机的装配工艺水平；后端的接线端子、接口的位置要和实际安装尺寸匹配，方便后续做机柜装配仿真的时候，准确预留接线的弯曲半径空间，避免出现线缆和其他机柜内设备干涉的情况。这类设备在日常使用中，经常会和电子负载、示波器、温度采集模块等测试仪器搭配使用，所以建模时还原准确的外形尺寸和接口位置，也能帮助测试工程师提前规划测试台架的布局，合理排布各个仪器的位置，预留足够的操作空间和走线空间，减少台架搭建时的反复调整工作量。
