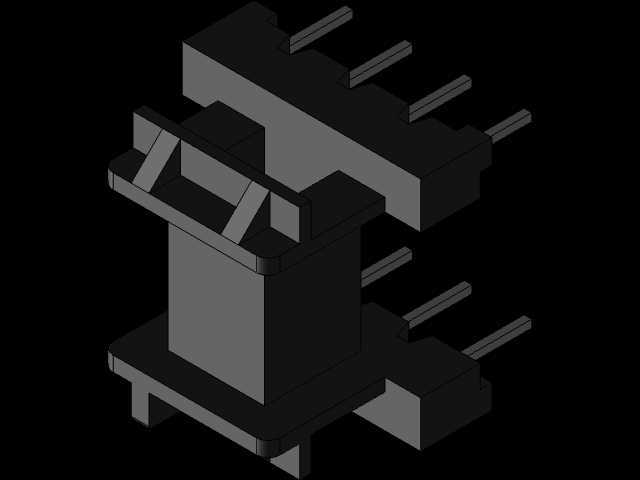

EE2006规格OEM款变压器线圈架结构

　　在小功率开关电源、工控辅助供电模块、消费类电子适配器的设计场景里，高频变压器的线圈架选型直接决定了绕组绕制效率、磁芯装配精度以及成品的绝缘可靠性，这款适配EE2006磁芯的OEM线圈架，就是针对小体积板载供电场景做的结构优化方案。从实际产线装配的角度看，这类线圈架首先要匹配EE2006标准磁芯的中柱、边柱尺寸公差，磁芯插槽的内壁预留了0.02mm的装配间隙，既不会因为间隙过大导致磁芯松动产生高频振动噪音，也不会因为公差过紧造成磁芯插装时出现骨架开裂的问题，绕线区域的挡边高度做了精准控制，刚好能容纳对应线径下额定功率所需的漆包线绕组层数，不会出现绕组溢出挡边造成的绝缘距离不足问题。

　　引脚部分采用了直插式设计，引脚间距严格遵循PCB板载焊接的通用标准，每个引脚的根部都做了防焊锡爬升的凸台结构，避免波峰焊过程中焊锡顺着引脚爬到绕组区域造成漆包线绝缘层破损，同时引脚的插入深度做了限位设计，装配到PCB上时线圈架底部和板面之间预留了1.2mm的散热间隙，能让绕组工作时产生的热量通过底部空隙形成空气对流，降低长时间满载工作下的温升速率。设计之初就考虑了OEM批量生产的工艺性，骨架的注塑浇口位置设置在磁芯插槽的非装配侧，不会影响磁芯贴合的平面度，整个骨架没有尖锐的棱角结构，绕线过程中不会刮伤漆包线的绝缘漆层，绕组挡边的转角处做了R0.3mm的圆角过渡，能降低绕线时漆包线的弯折应力，避免绕制过程中出现线体断裂的问题。

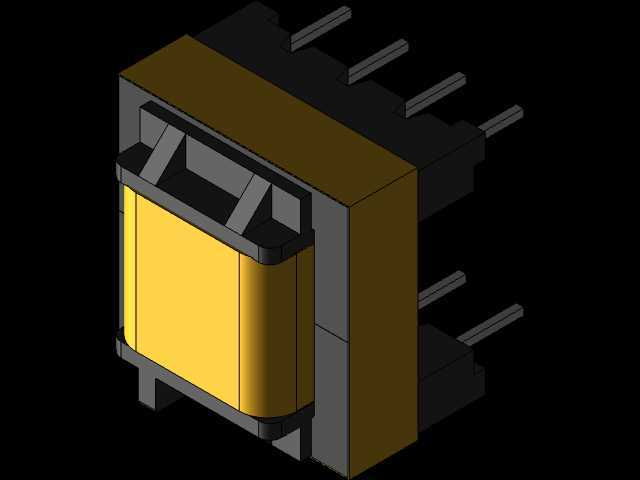

　　从安装边界来看，这款线圈架搭配EE2006磁芯装配完成后，整体横向宽度不超过22mm，纵向深度不超过18mm，本体高度不超过16mm，引脚伸出长度为3.5mm，完全适配小功率电源板的紧凑布局需求，不会和周边的电容、整流桥等元器件产生装配干涉。在实际应用中，这类线圈架支撑的变压器通常承担小功率隔离变压、信号耦合的功能，常见于路由器电源、小型工控PLC辅助供电模块、家电控制板的电源回路中，骨架的绝缘材质选用了耐高频高温的工程塑料，能长期在120摄氏度的工作环境下保持结构强度，不会出现材质变形导致的磁芯错位、绕组松脱问题。和通用款EE2006骨架不同的是，这款OEM款针对特定客户的绕线工艺做了引脚位置微调，其中两个初级绕组引脚的位置偏移了0.8mm，刚好适配自动绕线机的挂针路径，能提升批量绕线的生产效率，减少绕线过程中的跳线、断线不良率。磁芯装配完成后，骨架两侧的挡边刚好能卡住磁芯的边柱，点胶固定时胶水会停留在预留的点胶槽内，不会溢出到磁芯接合面影响磁导率，也不会流到引脚上影响焊接性能。

　　对于结构设计人员来说，选用这款线圈架的时候，只需要按照给定的安装尺寸在PCB上预留对应的引脚焊盘和元件空间，不需要额外做结构避让，骨架本身的绝缘耐压等级满足小功率电源的安规要求，初级和次级绕组之间的挡边高度足够，不需要额外加绝缘挡墙就能满足基础的绝缘距离要求，能减少电源设计中的安规认证整改工作量。在三维建模过程中，这个结构的建模重点在于引脚位置的精准度、磁芯插槽的公差匹配、绕线区域的净空尺寸校验，每一处的尺寸偏差都可能导致后续开模后的零件无法正常装配，尤其是引脚的同轴度，必须控制在0.05mm以内，否则过波峰焊时会出现引脚插不进焊盘的问题，影响整板的装配效率。
