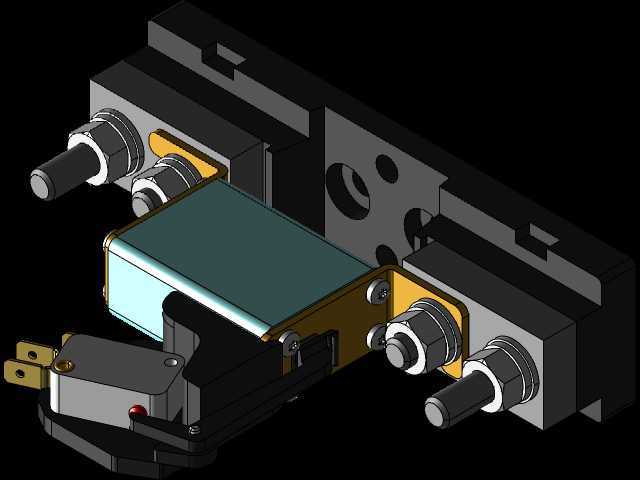

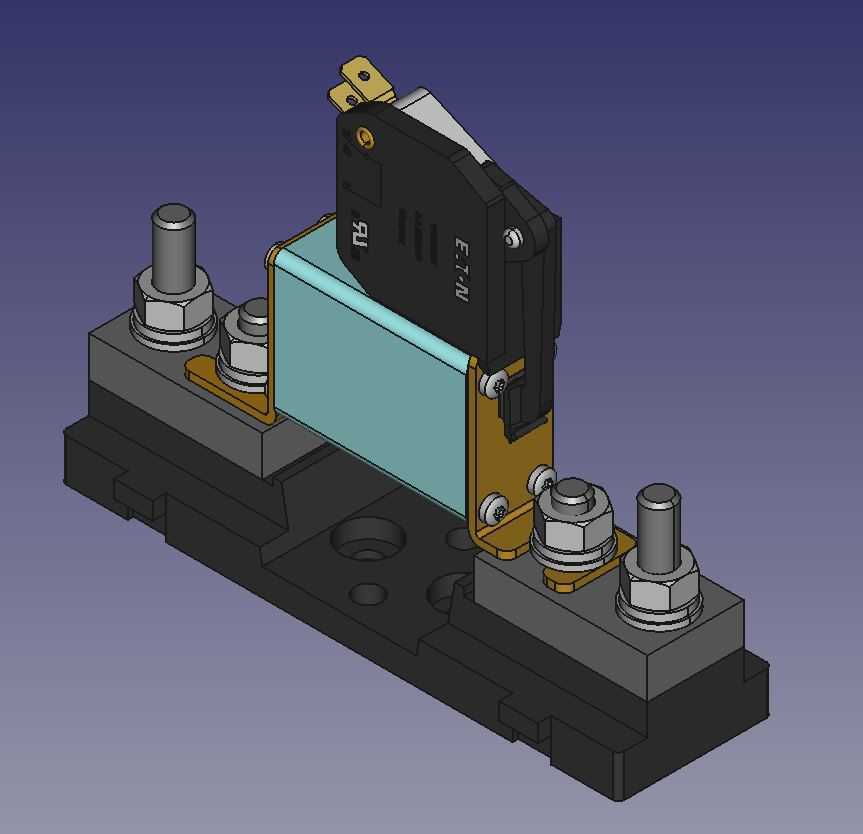

带微动开关支架式保险丝组件结构

　　在工业配电、大功率电源转换回路的过流保护环节，这类集成安装支架与微动开关的保险丝组件，是替代传统裸装熔断器的高可靠性方案，尤其适配电源变压器输出端、大功率整流模块进线侧这类需要实时反馈熔丝通断状态的应用场景，避免因熔丝熔断后无信号反馈，导致运维人员无法快速定位故障点，拉长设备停机排查时间的问题。从实际装配逻辑来看，组件的底座采用绝缘耐温工程材质一体成型，底部预留了对应安装孔位，孔位间距匹配常规配电柜体、电源模块安装梁的标准孔距，安装时无需额外加工转接板，直接通过螺栓即可完成固定，底座的安装边界做了倒角处理，避免装配时边缘锐角划伤接线绝缘层。底座上的两个主接线柱采用铜质镀镍材质，柱身加工有标准细牙螺纹，配合六角螺母与平垫、弹垫实现导线端子的压紧固定，接线柱的载流截面经过核算，可匹配对应额定电流等级的熔丝载流需求，避免大电流工况下接线柱自身发热引发的接触不良问题。组件的熔丝安装位采用侧向限位结构，熔丝装入后通过金属压片完成定位，不会因设备运行过程中的振动出现松脱移位，压片与熔丝接触的表面做了滚花处理，增大接触面积降低接触电阻。

　　集成在支架侧方的微动开关，触发拨片直接对准熔丝的状态联动结构，当熔丝因过流熔断时，熔丝内部的熔断指示器弹出，直接推动微动开关的拨片完成触点切换，可向外输出无源开关量信号，接入设备的PLC控制回路或者故障告警回路，实现熔丝熔断的即时告警，不需要运维人员逐回路开盖检查。微动开关的安装支架采用金属折弯成型，表面做了镀锌钝化处理，具备基础的防锈抗腐蚀能力，支架上预留了微动开关的位置调节长孔，可根据不同规格熔丝的指示器弹出行程，微调微动开关的安装位置，保证触发动作的可靠性，不会出现熔丝熔断后开关未触发、或者正常状态下开关误触发的问题。

　　整个组件的接线端子与微动开关的接线端做了物理隔离，避免主回路强电与信号回路弱电之间出现爬电击穿的风险，隔离筋的高度满足低压配电的爬电距离要求，适配AC220V、DC48V等常见工业供电回路的绝缘要求。从三维建模的结构细节来看，各个零件的配合公差做了合理预留，底座与金属支架的连接采用内嵌铜螺母的方式，避免反复拆装后塑料底座的螺纹滑牙，接线柱与底座之间加装了绝缘密封圈，既可以提升固定强度，也能避免灰尘、凝露从接线柱装配缝隙进入组件内部。在实际选型应用中，这类组件不需要额外搭配熔丝座与状态检测传感器，集成化的结构可以减少柜内的安装空间占用，相比分散式的熔丝加辅助触点方案，装配工序更少，接线点更少，也能降低现场接线出错的概率。

　　组件的外形轮廓做了规整化设计，高度方向不会超出常规低压元器件的安装限高，并排安装时相邻组件之间预留了足够的接线操作空间，不需要额外预留手指操作的冗余间隙，可提升柜内的空间利用率。微动开关的触点容量满足常规信号回路的载流要求，可直接接入指示灯、小型继电器的线圈回路，不需要额外加装中间继电器转接，简化外围接线逻辑。熔丝更换时不需要拆卸整个组件，只需要打开熔丝压片即可取出熔断的熔丝完成更换，操作过程中不会触碰主回路接线端子，降低带电操作的触电风险，压片的开合角度做了限位，不会因开度过大导致压片变形失去压紧力。
