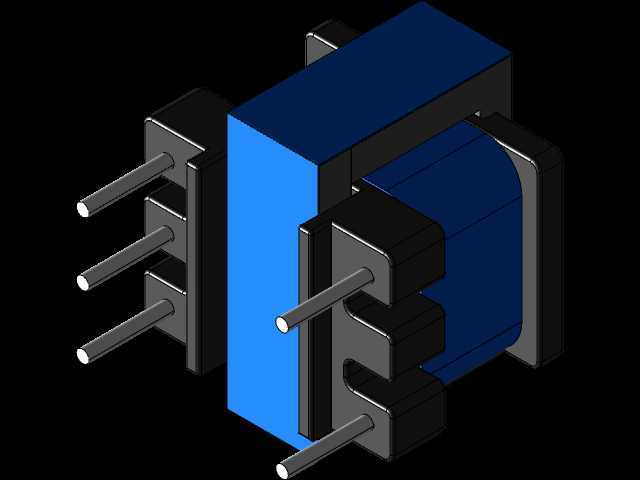

EI14训狗器用插针式电源变压器结构

　　这款插针式变压器主要适配宠物训狗器这类小型便携电子设备的供电转换场景，这类手持便携设备对供电模块的体积、安装可靠性、抗振性能都有明确要求，毕竟训狗器多为户外手持使用，日常携带、操作过程中难免存在磕碰、晃动，变压器作为供电链路的核心部件，既要完成电压转换的基础功能，也要适配便携设备紧凑的内部安装空间。从结构设计来看，这款产品采用EI型叠片铁芯结构，蓝色的绝缘骨架作为绕组的承载基体，骨架两侧预留的插针直接作为PCB安装引脚，省去了额外引线焊接的工序，适配波峰焊的批量生产工艺，插针的排布间距严格对应小型PCB的孔位设计公差，安装时插针对应插入PCB预留孔位即可完成定位，焊接后引脚与PCB结合强度足够应对日常使用的振动冲击，不会出现引脚脱焊、绕组移位的问题。

　　绕组部分采用分层绕制的工艺，初级与次级绕组之间设置绝缘隔离层，满足小型电子设备的安规绝缘要求，骨架外侧的铁芯插片采用交错叠装的方式，能够有效降低铁芯工作时的磁滞损耗与涡流损耗，减少设备工作时的发热，毕竟训狗器多采用电池供电，更低的损耗意味着更长的续航时间，这对便携设备来说是非常关键的性能指标。从安装边界来看，这款变压器整体为方正的块状结构，插针分别从骨架两侧伸出，一侧为3根平行排布的插针，另一侧为2根平行排布的插针，整体外形没有外凸的异形结构，在训狗器内部的PCB布局时，只需要预留对应方正区域的安装空间即可，不需要额外避让异形结构，能够帮助结构工程师更高效地完成内部堆叠设计，不会因为变压器的外形问题挤占其他功能模块的安装空间。

　　实际应用中，这类小型变压器主要承担将电池输出的低压直流电经过逆变后再转换为训狗器触发模块所需的特定电压的功能，输出电压稳定性直接影响训狗器的触发一致性，这款结构的铁芯磁路闭合度较好，空载电流小，在设备待机状态下的功耗极低，不会过度消耗电池电量。设计过程中，骨架的挡边高度经过精准核算，既能够完全包裹绕组边缘，避免绕线过程中漆包线滑出骨架造成绝缘失效，也不会额外增加整体的厚度尺寸，适配便携设备的薄型化设计趋势；插针与骨架的结合部位采用嵌装注塑的工艺，插针嵌入骨架内部的部分做了滚花处理，提升插针的抗扭转、抗拉扯能力，避免生产焊接过程中插针受力转动导致内部绕组断线。

　　铁芯叠装完成后，整体结构紧凑，不需要额外的金属固定夹即可通过骨架的卡扣结构完成铁芯的固定，减少了零部件数量，既降低了物料成本，也减少了组装工序，适配大批量电子配件的生产节奏。在实际选型适配时，工程师只需要确认PCB上对应的安装孔位间距、引脚定义匹配，以及设备内部预留的长宽高安装空间能够容纳该变压器的本体尺寸，即可直接选用，不需要额外做结构改型，能够大幅缩短便携电子设备的研发周期，这类结构的变压器除了训狗器之外，也可适配其他小型手持电子设备、小型控制板卡的低压供电转换场景，只要安装空间、引脚定义、电参数匹配即可通用。
