电机端轴承集线器耦合传动结构

　　该耦合结构主要应用于中小型工业电机的输出端传动衔接场景，常见于输送线驱动单元、小型机床进给机构、轻工包装设备的动力输出端，用来解决电机输出轴与负载端轴系的同轴度偏差补偿问题，同时承担输出端轴承的径向载荷承载、轴系密封防护的作用。从实际使用场景来看，这类耦合结构不需要额外加装独立联轴器，直接集成在电机前端盖位置，能大幅缩减动力单元的轴向安装尺寸，适合安装空间紧凑的设备布局，比如自动化生产线内置的驱动模组、小型食品加工设备的动力头，都能看到这类集成式耦合结构的应用。

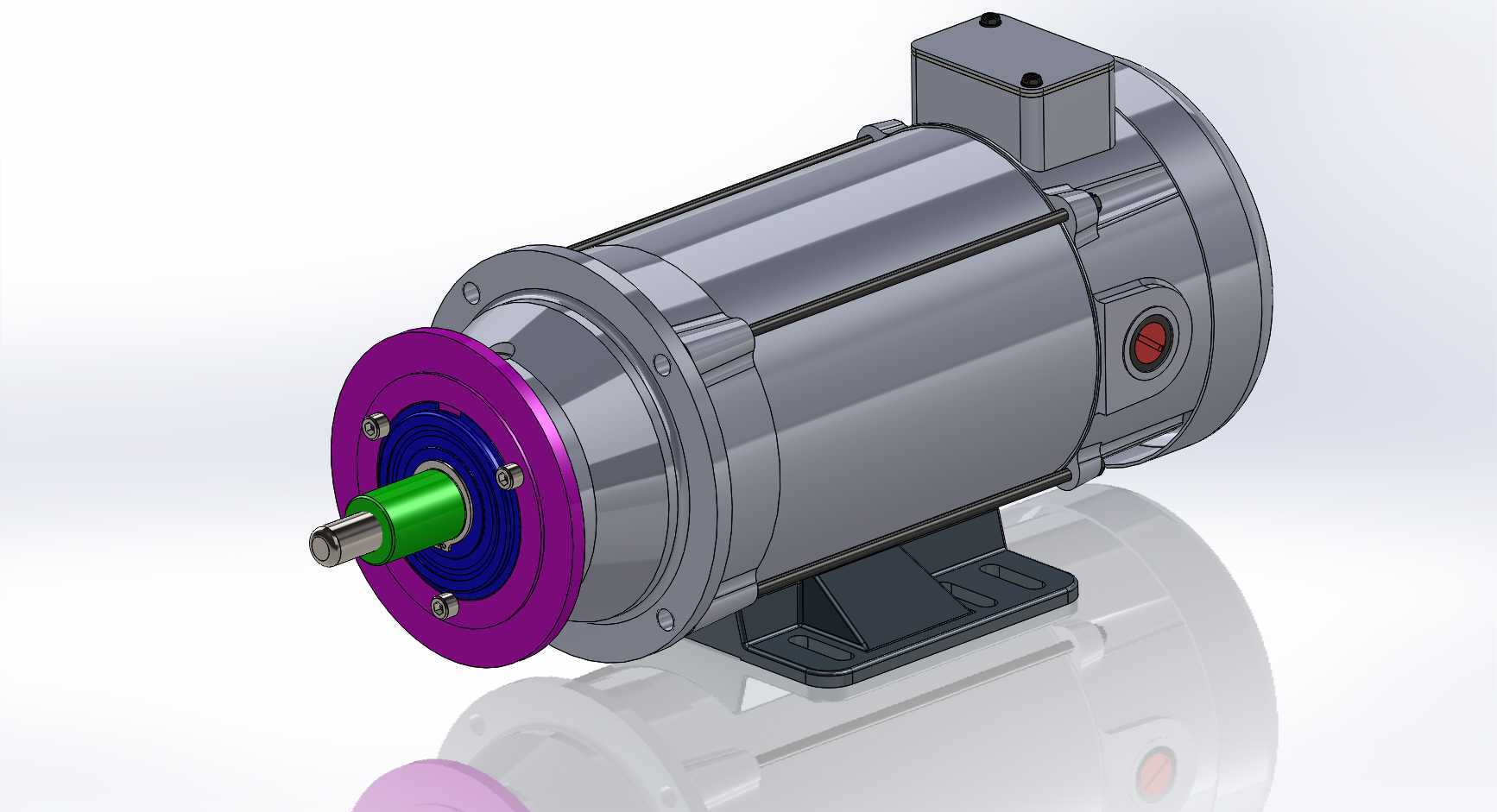

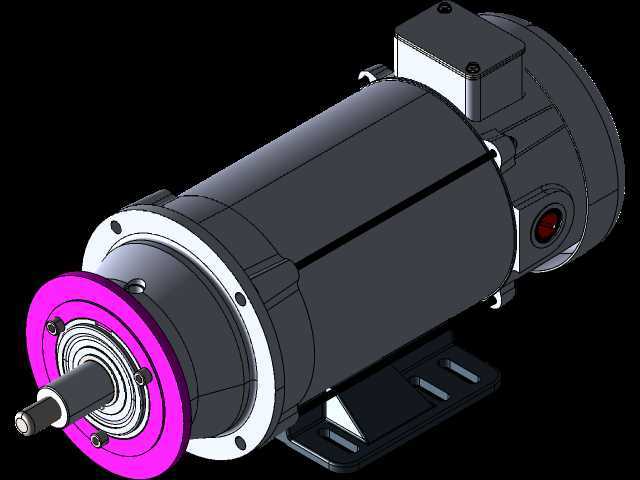

　　从功能特性来看，该结构的紫色法兰端直接与电机前端止口配合定位，通过圆周均布的螺栓完成锁紧固定，法兰内侧嵌套的深沟球轴承内圈与输出轴过盈配合，外圈与法兰座孔过渡配合，既能承受输出轴传动过程中的径向载荷，也能补偿少量的轴向窜动。输出端的绿色轴套为耦合衔接件，内孔与电机输出轴通过平键传递扭矩，外圆可根据负载端需求加工成不同配合形式，既可以直接套装同步带轮、链轮，也可以通过弹性套与负载轴直连，不需要额外加工轴伸的连接结构。端盖侧面设置的红色油标用于观察轴承腔的润滑脂状态，日常维护时不需要拆解整个端盖，就能判断润滑脂是否需要补充，降低现场运维的工作量。顶部的接线盒集成了绕组温度检测的接线端子，不需要额外在电机外壳加装传感器支架，布线更规整，也能避免生产线运行过程中线缆被剐蹭的风险。

　　设计思路上，整个结构优先考虑安装的互换性，法兰止口尺寸、安装孔的孔距都遵循通用Y系列电机的端盖安装标准，现有设备的同规格电机如果出现前端轴承座磨损、轴伸连接失效的问题，可以直接替换该耦合结构，不需要对电机本体或者设备安装板做二次加工。底部的安装脚座与电机壳体一体铸造成型，脚座上的长条形安装孔可以适配不同孔距的安装机架，现场安装时允许有少量的位置偏差，降低安装对位的难度。轴承腔的密封采用双层结构，内侧是骨架油封阻挡润滑脂泄漏，外侧是紫色法兰端的防尘盖，阻挡生产现场的粉尘、切削液进入轴承腔，适合多粉尘、有少量喷淋的生产车间使用。

　　外形尺寸与安装边界方面，该耦合结构集成后的电机总轴向长度比同功率普通电机加独立联轴器的组合缩短约22%，径向最大尺寸为法兰端的紫色圆盘外径，安装时需要预留的径向操作空间不超过法兰外径30mm，方便螺栓锁紧操作。底部脚座的安装面到输出轴中心的高度符合通用电机的中心高尺寸，替换现有电机时不需要调整负载端的中心高，大幅减少设备改造的工作量。输出轴伸的长度控制在合理范围，既保证与连接件的配合长度足够传递额定扭矩，也不会因为轴伸过长导致悬臂载荷过大，影响轴承的使用寿命。整个结构的所有棱角都做了倒角处理，安装过程中不会划伤操作人员，也避免应力集中导致的壳体开裂问题。
