符合GOST标准的环形壳弹性联轴器结构

　　在冶金、矿山、起重运输这类重载传动场景里，原动机与工作机之间的轴系连接，往往需要兼顾扭矩传递能力与偏移补偿性能，环形壳弹性联轴器正是针对这类工况开发的挠性连接部件。这类联轴器的核心功能，是在两轴存在一定径向、角向与轴向安装偏差的前提下，稳定传递额定扭矩，同时缓冲传动过程中的冲击载荷，避免轴系因对中误差产生的附加应力损伤轴承、密封等配套部件。

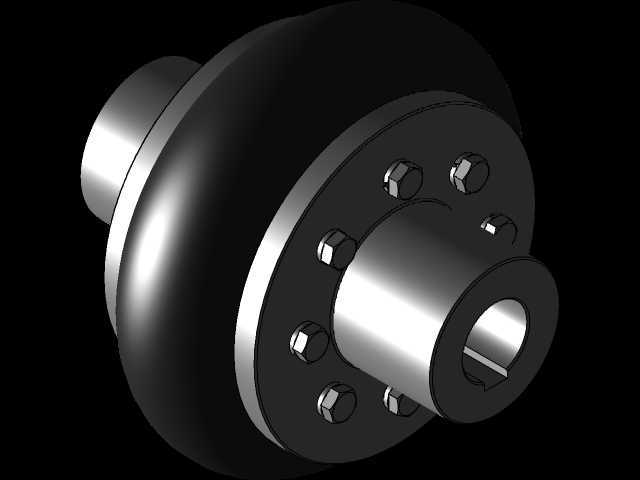

　　从结构设计逻辑来看，该联轴器采用环形弹性壳体作为核心挠性元件，区别于传统的弹性套柱销、膜片等结构，环形壳体的整体变形区间更大，能适配更大范围的安装对中偏差。半联轴器的轮毂端采用标准平键孔结构，与d45mm的传动轴配合，轮毂外沿均匀布置6组紧固螺栓，用于夹紧环形弹性壳体的金属连接端，确保扭矩传递过程中无相对滑移。弹性壳体采用橡胶与增强帘线复合的结构，金属端环与弹性体通过硫化工艺结合为整体，既保证了弹性变形能力，又具备足够的抗疲劳强度，能承受长期交变载荷作用。

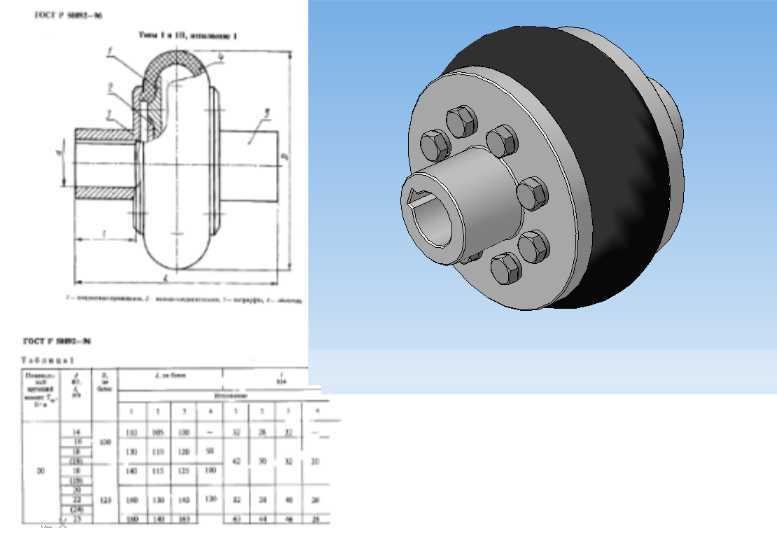

　　实际选型应用中，该款联轴器额定扭矩传输能力为315Nm，适配的轴径规格为45mm，完全符合GOST R 50892-96标准的尺寸与性能要求，可直接用于符合该俄标体系的传动设备替换与新装。安装过程中，需要先将两个半联轴器分别热装或压装到主动轴、从动轴的轴端，通过平键实现周向固定，调整两轴的对中偏差在允许范围内后，再将环形弹性壳体套合到两个半联轴器的法兰端，穿入连接螺栓并按对角顺序分次拧紧至规定力矩，避免单侧受力导致弹性壳体偏载变形。

　　从安装边界来看，半联轴器轮毂的轴向定位尺寸需要根据轴端的锁紧方式确定，轴端挡圈或者圆螺母的安装空间需要预留足够，避免与联轴器法兰端面产生干涉。联轴器的最大外径、总长度尺寸需要适配设备的传动腔空间，尤其在有防护罩的安装场景下，要保证弹性壳体旋转过程中与罩壳内壁留有足够的安全间隙，防止摩擦损坏弹性元件。日常运维中，不需要额外加注润滑脂，仅需定期检查连接螺栓的预紧力，以及弹性壳体是否存在裂纹、老化脱胶等缺陷，当弹性元件出现明显损伤时，整体更换环形壳体即可，无需拆卸两端的半联轴器，大幅降低了设备维护的停机时间。

　　这类联轴器特别适用于中等载荷、有一定冲击的传动场合，比如带式输送机的驱动滚筒与减速机输出轴连接、中小型破碎机的电机与主轴连接、风机水泵类设备的传动连接，相比刚性联轴器，它能有效吸收传动系统的振动，降低轴系的噪声水平，延长两端支撑轴承的使用寿命。设计建模过程中，需要重点关注环形弹性壳体的曲面轮廓精度，螺栓孔的位置度公差，以及键槽的对称度要求，确保加工后的零件能顺利装配，同时保证弹性元件的变形量在设计允许范围内，避免因结构尺寸偏差导致的局部应力集中，影响联轴器的整体使用寿命。
