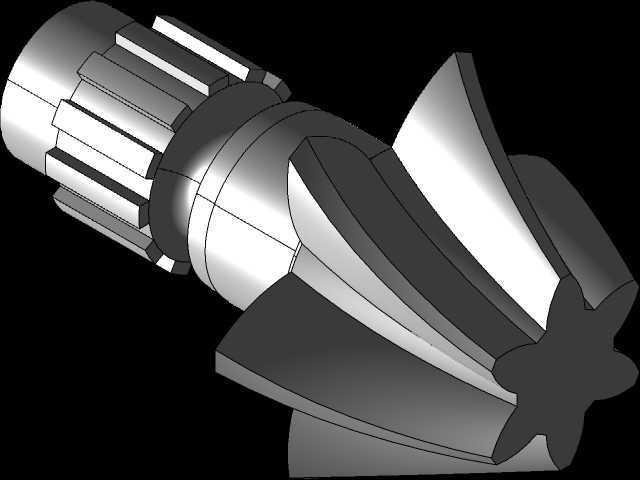

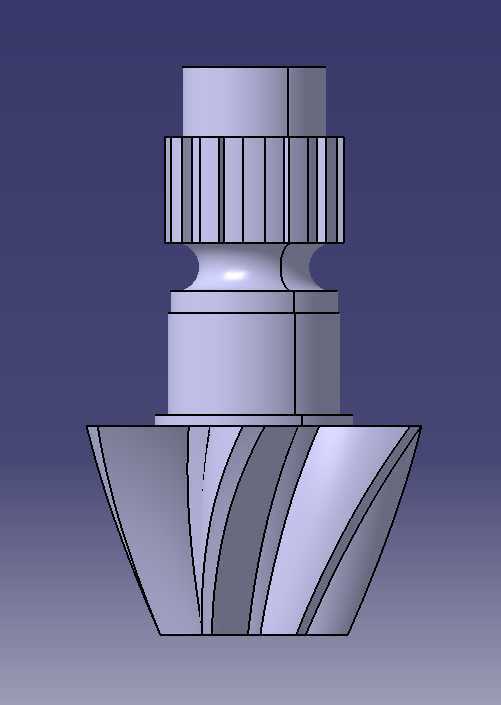

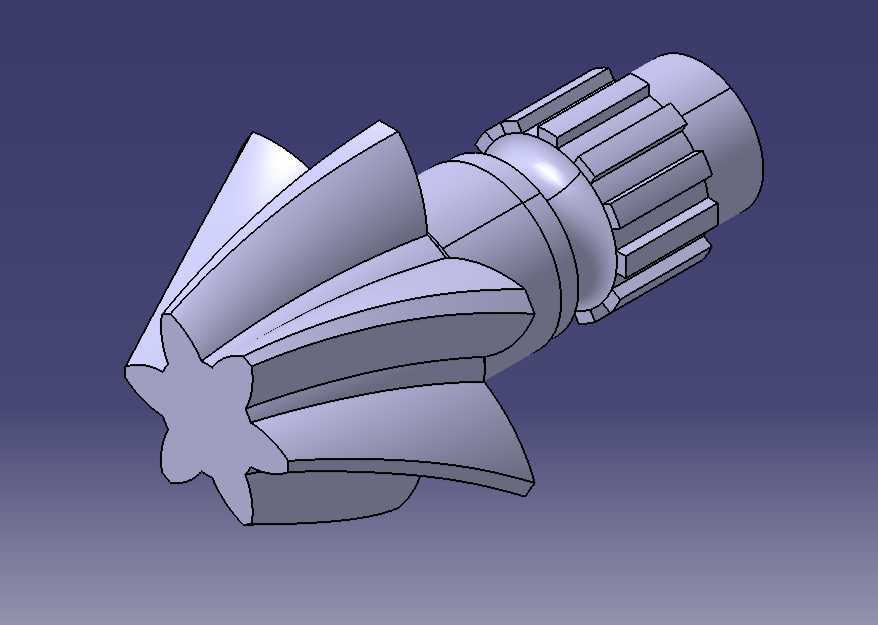

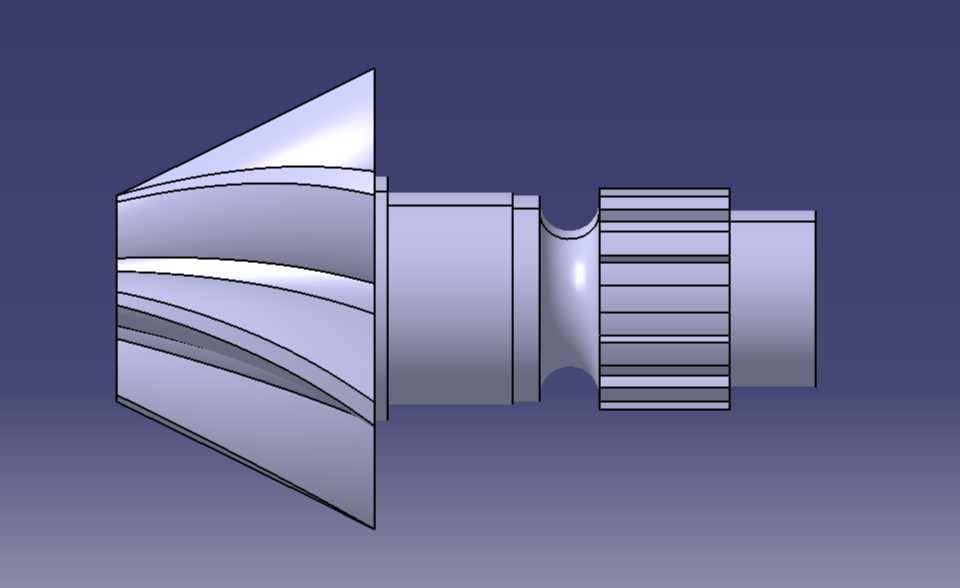

这类带集成花键轴段的螺旋锥齿轮,多用于相交轴动力传递场景,常见于中小型动力头、便携机具传动箱、小型机床进给机构的转角传动环节,能在紧凑安装空间内完成90度左右的动力换向,同时兼顾一定的传动扭矩承载能力。从结构上看,齿轮的锥齿部分采用螺旋齿形设计,相比直齿锥齿轮,啮合重合度更高,传动过程中齿面接触是逐步滑入脱离的,运行时的冲击、噪音都明显更低,适合中高速、有平稳性要求的传动工况。轴端集成的外花键段,省去了额外的联轴器、键连接装配环节,能直接和配套的内花键传动件配合,既压缩了整个传动链的轴向安装尺寸,也避免了键连接带来的应力集中问题,提升了轴段的抗扭疲劳强度。
设计这类齿轮时,首先要匹配安装边界的约束:锥齿轮的分度锥角需要和配对齿轮的轴线夹角完全对应,保证啮合时齿面接触区落在齿面中部,避免出现边缘接触导致的早期磨损;齿部的螺旋角选择要兼顾轴向力方向和轴承承载能力,通常会根据传动副的转向、支撑轴承的布置位置调整螺旋角旋向,让运转时产生的轴向力指向轴系的支撑定位端,减少轴承的轴向窜动风险。花键段的尺寸需要和锥齿轮根部的轴径做过渡匹配,花键大径不能超过锥齿小端的根径,同时要在花键和锥齿衔接处设计足够的退刀槽与圆角过渡,避免热处理时该位置出现应力集中开裂,也方便加工时的刀具退刀。
齿部的参数选择上,模数根据传递扭矩核算,齿宽通常取分度锥母线长度的三分之一左右,既保证足够的齿面接触面积,也避免齿宽过大导致小端齿顶过薄、强度不足。实际应用中,这类集成式齿轮的安装需要注意轴段的同轴度约束,支撑轴承的跨距布置要合理,靠近锥齿的一端尽量选用能承受径向与轴向复合载荷的轴承,抵消螺旋齿啮合产生的轴向分力;装配时需要通过调整垫片控制配对齿轮的安装距,保证齿面接触斑点符合要求,避免负载下出现偏载。

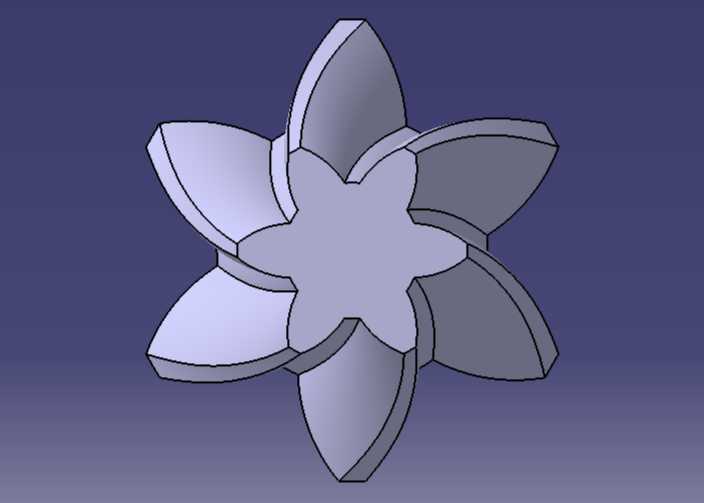

从建模逻辑来看,先完成锥齿轮的基础齿坯建模,确定分度锥、根锥、顶锥的角度参数,再通过齿廓方程生成螺旋齿形,阵列完成全部轮齿后,衔接轴段与花键结构,花键的齿形采用标准渐开线或矩形齿参数,根据配套的传动件配合公差做尺寸修正,最后在所有轴肩位置做圆角、倒角处理,消除锐边,也符合加工工艺要求。这类零件的加工通常采用铣齿后渗碳淬火的工艺,建模时需要预留热处理的变形余量,齿面的精加工余量根据模数大小控制在合理范围,避免后续磨齿工序余量不足或过大影响加工效率。在小型传动设备中,这种集成轴与齿轮的结构能大幅减少零件数量,降低装配累积误差,提升整个传动链的可靠性,尤其适合安装空间受限、对传动平稳性有一定要求的动力传输场景,相比分体式的齿轮与轴装配结构,集成式结构的扭转刚度更高,在正反转频繁切换的工况下,不会出现键连接松动的问题,长期运行的稳定性更优。
