内燃机活塞结构三维数模设计

　　活塞是内燃机动力转换的核心部件，在往复式动力设备中承担着将燃烧室内燃气爆发压力传递给连杆、最终转化为曲轴旋转扭矩的关键作用，广泛应用于车用汽油机、柴油机，以及通用小型动力设备、工程机械动力单元等场景。在实际运行工况中，活塞需要在高温、高压、高速往复运动的环境下长期工作，顶部直接接触燃烧室内上千摄氏度的高温燃气，同时承受交变的机械冲击载荷与热载荷，因此其结构设计的合理性直接决定了动力设备的可靠性、动力输出效率与使用寿命。

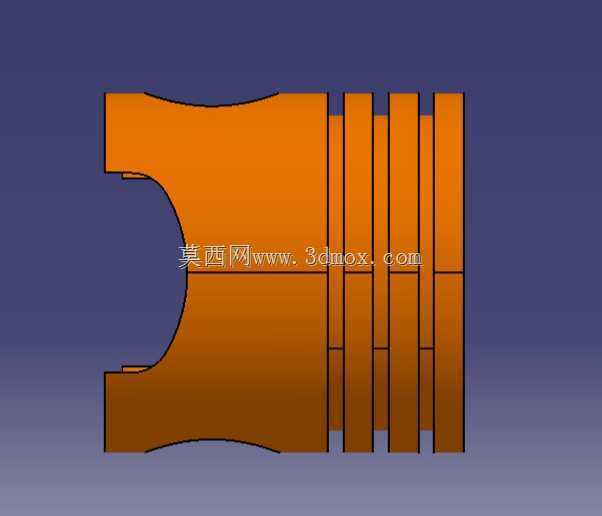

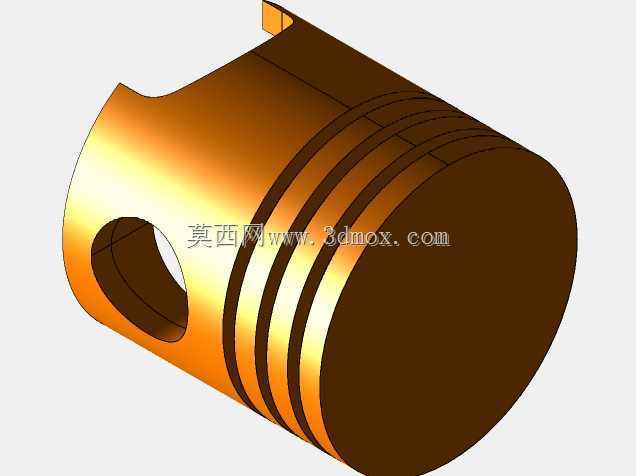

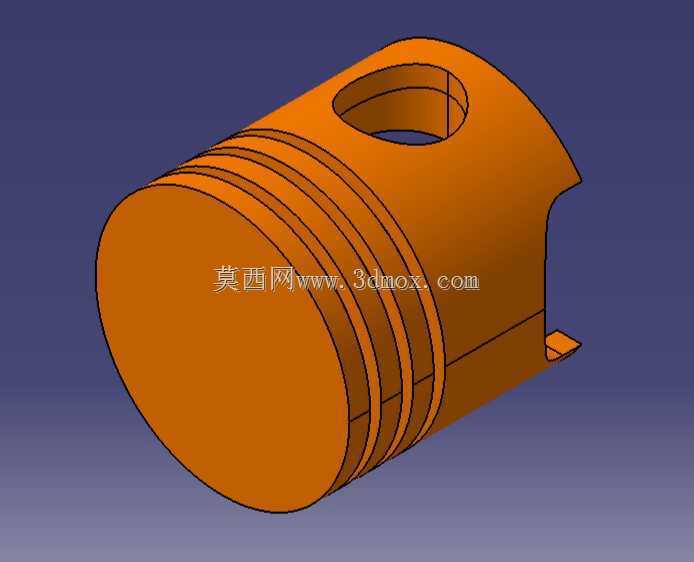

　　从结构设计逻辑来看，该活塞的头部设置了多道环槽结构，用于安装气环与油环，气环的核心作用是密封燃烧室与曲轴箱之间的间隙，避免高温高压燃气窜入曲轴箱导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。环槽的宽度、深度以及相邻环槽之间的岸高尺寸，都需要匹配对应气缸的配合间隙、活塞环的规格参数进行设计，岸高尺寸需要兼顾热膨胀余量与结构强度，避免在高温工况下出现环岸断裂、活塞环卡滞等失效问题。活塞顶部的凹腔结构是根据燃烧室的匹配需求设计的，不同的燃烧室形式会对应不同的活塞顶轮廓，直接影响缸内混合气的涡流形成、燃烧效率与排放表现，设计时需要配合气道结构、喷油正时等参数进行匹配验证。

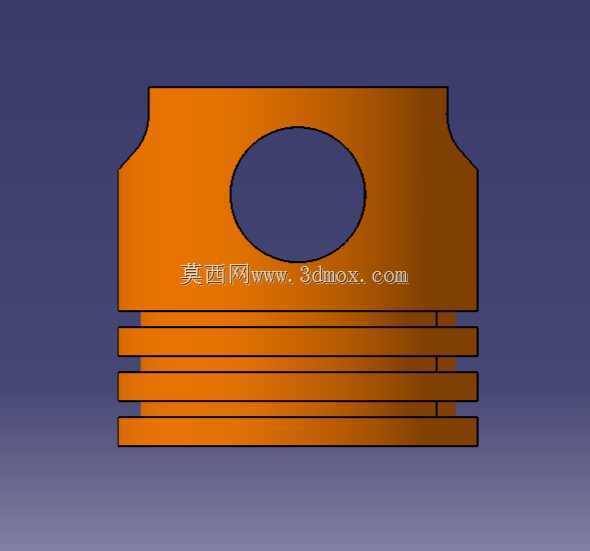

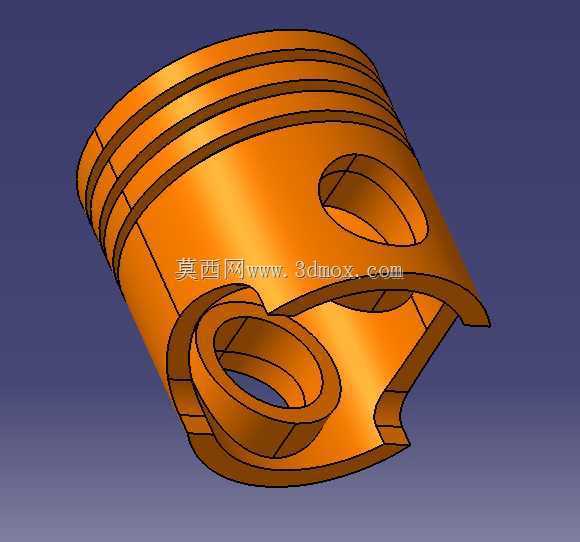

　　活塞销座部位设置了横向贯通的销孔，用于安装活塞销，实现活塞与连杆小头的铰接连接，销孔的位置精度、表面粗糙度以及销座的加强结构，都需要经过受力校核，因为燃气压力带来的交变载荷会通过销座传递给活塞销，若销座强度不足，容易在长期交变载荷下出现疲劳裂纹。活塞裙部的型线设计并非正圆形，而是根据热变形规律设计为椭圆形，长轴垂直于活塞销孔轴线方向，同时裙部母线设计为中凸形，以此补偿活塞在工作状态下的热变形与受力变形，保证活塞在气缸内往复运动时的合理配合间隙，避免出现拉缸、敲缸等故障。裙部末端的缺口结构，是为了避让曲轴运动过程中的平衡块或连杆大头的运动轨迹，防止活塞运动到下止点附近时与运动部件发生干涉。

　　在建模过程中，需要严格控制各部位的尺寸公差与形位公差，比如环槽的平面度、销孔的同轴度、裙部的圆柱度等参数，都需要符合机械加工的工艺要求，保证后续生产加工时的可行性。活塞的整体尺寸需要匹配对应气缸的缸径参数，其压缩高度决定了连杆的长度选型与曲轴的行程设计边界，安装时需要保证活塞销与销孔、连杆小头衬套的配合间隙符合设计要求，同时活塞环的开口间隙、侧隙也需要根据材质的热膨胀系数进行调整，确保在工作温度下的密封性能与运动灵活性。

　　从实际应用的角度出发，活塞的材质通常选用铝合金材质，兼顾轻量化与导热性能，能够快速将顶部的热量传递给气缸壁与冷却系统，降低活塞自身的热负荷。在结构设计时还需要考虑活塞的质量分配，尽量降低往复运动的惯性力，减少发动机运行过程中的振动与噪声，提升动力输出的平顺性。针对不同的动力输出需求，活塞的结构还会做针对性调整，比如增压发动机的活塞会在顶部、环槽部位增加加强结构，承受更高的爆发压力，而高转速发动机的活塞会进一步优化轻量化设计，降低往复惯性力带来的载荷。
