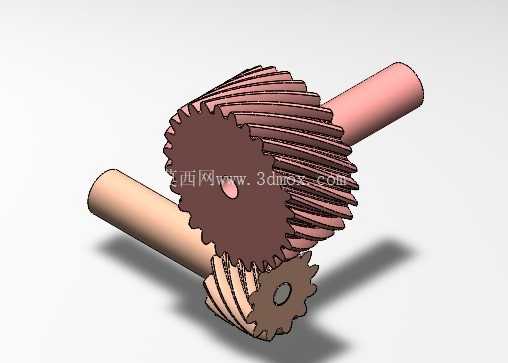

交错轴斜齿螺旋齿轮传动结构

　　这套交错布置的螺旋齿轮传动结构，主要用于传递两交错轴之间的旋转运动与扭矩，常见于空间受限、输入输出轴无法平行或共面布置的传动场景，比如小型精密设备的进给机构、轻工机械的动力传递单元、部分小型传动箱的换向传动段，和常规平行轴斜齿轮不同，这类齿轮的啮合属于点接触形式，齿面相对滑动速度更高，设计时需要重点考虑齿面润滑与耐磨性能的匹配。从结构设计逻辑来看，两个齿轮的螺旋角不需要保持数值相等，旋向也可根据轴交角需求灵活搭配，这给整体传动布局留出了更大的调整空间，不需要严格限制两根轴的相对安装位置，能适配很多紧凑设备内部的局促安装空间。

　　建模过程中首先确定了两轴的空间交错角度，再根据传动比要求分配两个齿轮的齿数，大齿轮齿数更多，承担减速传动的从动端角色，小齿轮作为主动输入件，两者的齿向参数经过匹配计算，保证啮合过程中齿面能平稳接触，避免出现卡滞或传动冲击过大的问题。齿部建模采用了精确的渐开线齿廓生成逻辑，螺旋角沿着齿宽方向均匀过渡，齿顶圆、齿根圆的参数都按照常规传动件的强度要求做了圆角处理，减少齿根应力集中的风险，齿轮中心的轴孔按照配套光轴的直径做了公差适配，预留了键槽安装位置的设计空间，方便实际加工时根据扭矩传递需求选择平键或者花键连接形式。

　　安装边界方面，两根配套的光轴长度根据齿轮啮合的中心距做了匹配，轴段直径和齿轮内孔保持一致，轴端预留了足够的支撑轴承安装位置，不需要额外改动轴的结构就能直接适配常规的深沟球轴承支撑方案，齿轮啮合的侧隙控制在合理范围内，既可以补偿加工与装配过程中产生的形位误差，也能在运转时容纳润滑油膜，减少齿面的磨损。这类交错轴螺旋齿轮的传动比范围较宽，可根据实际负载需求调整齿数比，相比蜗轮蜗杆传动，它的传动效率更高，安装调整也更灵活，不需要严格保证轴的中心距精度就能实现平稳传动，适合中低负载、转速适中的传动场景。

　　在实际选型应用时，需要注意齿面的接触应力校核，因为点接触的啮合形式决定了它的承载能力低于平行轴斜齿轮，不适合重载冲击大的传动工况，日常使用中要保证齿面的润滑充分，避免干摩擦导致齿面过早磨损。建模时还考虑了装配干涉问题，两个齿轮的齿宽、轴段长度都经过空间干涉检查，装配后两齿轮的齿部啮合区域刚好覆盖有效齿宽，轴和齿轮之间没有多余的突出结构，不会和周边的壳体、支撑件产生碰撞，整体结构紧凑，占用的安装空间远小于同传动比的平行轴齿轮组，非常适合在小型化设备的内部传动链中使用。齿部的螺旋方向选择也经过了考量，运转时产生的轴向力可以通过轴端的轴承承受，设计时可以根据实际安装的轴承类型调整螺旋角大小，平衡轴向力和传动平稳性之间的关系，螺旋角越大传动越平稳，但对应的轴向力也会越大，需要支撑轴承有足够的轴向承载能力，这套结构的螺旋角选取了适中的数值，兼顾了传动平稳性和轴承负载要求，不需要选用特殊的推力轴承就能满足使用需求，降低了整体的配套成本。
