手提式户外应急储能电源结构设计

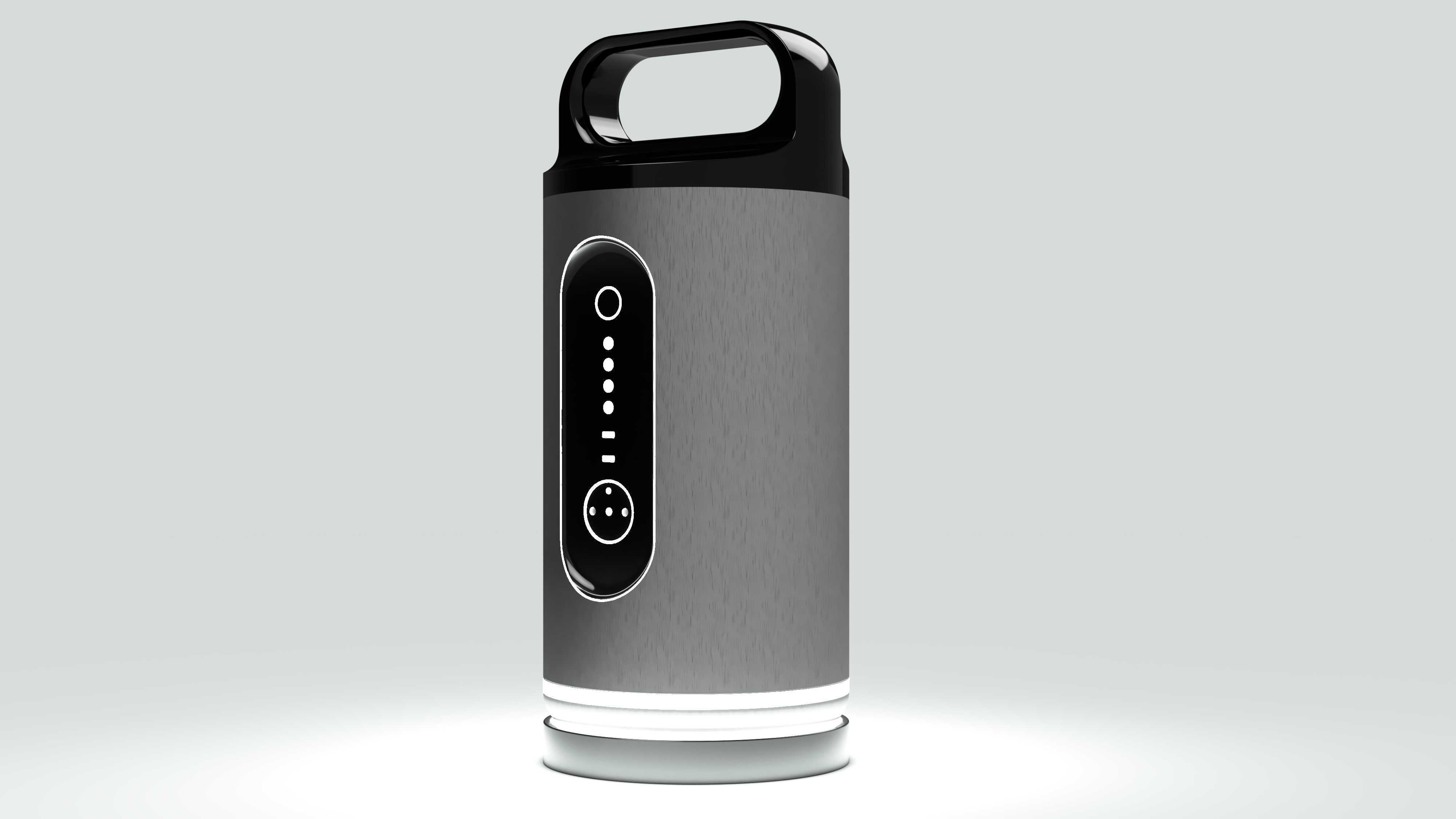

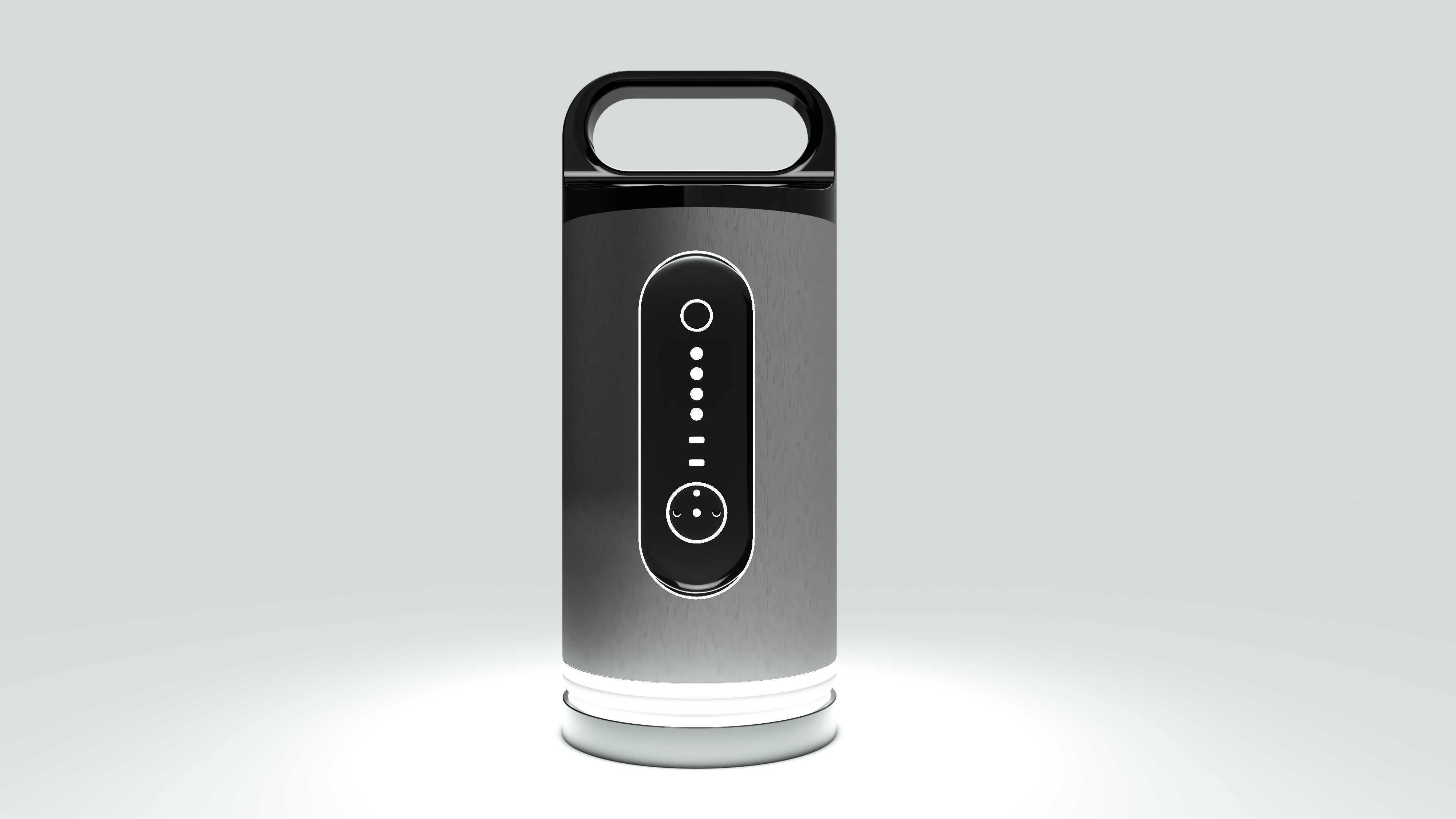

　　顶部集成一体化隐藏式提手，提手与上盖采用嵌合式结构设计，非使用状态下提手与壳体上表面齐平，不会额外增加设备的整体外廓尺寸，提手内侧做了圆弧过渡处理，单手提携时受力均匀，长时间握持不会出现硌手的问题，提手的承重结构直接与内部电芯支架的金属骨架连接，而非仅固定在塑料外壳上，避免满电状态下提携时外壳受力开裂。设备正面的操作交互区做了下沉式嵌入式设计，操作面板略低于壳体外表面，搬运过程中即使发生磕碰，也不会直接撞击到按键与接口，面板上部设置了环形电源按键，下方排布五颗分段式电量指示灯，可直观显示剩余电量区间，指示灯下方设置了直流输出接口与交流输出开关，接口区域做了防水胶圈预留位，可拓展IP54级别的防水能力，适配户外小雨、扬尘环境下的使用需求。这款手提式储能设备的三维结构设计，核心围绕户外无电网场景的临时供电需求展开，覆盖自驾露营、户外作业应急补能、家庭临时断电备电、小型户外电子设备集中供电等多个实际使用场景，区别于常规小容量充电宝，该设备定位中功率便携储能，可同时为多类低压直流设备、小功率交流设备提供稳定电力输出，解决户外场景下多设备续航不足的痛点。从结构设计思路来看，整体采用立式圆柱布局，区别于市面上常见的扁平长方体储能电源，圆柱形态的内部空间利用率更高，可适配圆柱型电芯的成组排布，减少电芯固定结构的冗余材料，同时圆柱外壳的抗挤压、抗跌落性能优于同壁厚的长方体壳体，在户外复杂搬运场景下能更好保护内部电芯与电路组件。

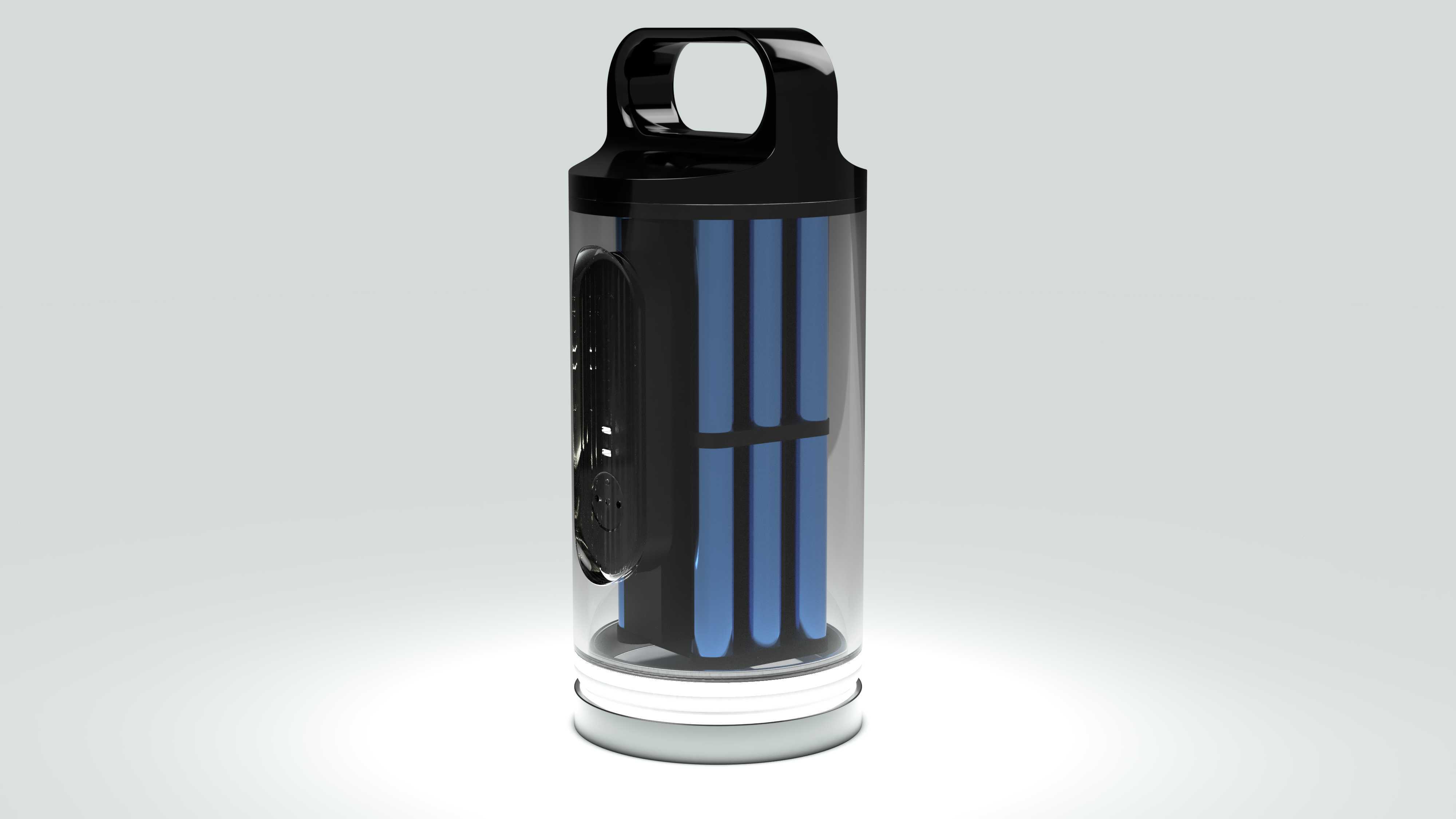

　　设备底部设置了一圈环形防滑胶垫，放置在不平整的户外地面、车载后备箱内时，不会因车辆颠簸、地面倾斜出现滑动移位，胶垫高度预留了5mm的底部通风间隙，设备大负载放电时内部产生的热量可通过底部间隙与壳体侧面的隐藏式通风道形成自然对流散热，无需额外加装散热风扇，既降低了设备运行时的噪音，也减少了风扇进灰带来的后期维护问题。从外形尺寸与安装边界来看，设备整体高度控制在260mm以内，主体圆柱直径为110mm，满电状态下整体重量控制在2.8kg以内，可轻松放入常规户外背包的侧袋、车载杯架位置，不会占用过多的储物空间；内部电芯采用分层固定结构，电芯组与外壳之间预留了2mm的缓冲间隙，填充阻燃缓冲泡棉，即使发生1.2米高度的自由跌落，冲击力也不会直接传递到电芯表面，避免电芯受挤压出现短路风险。

　　电路控制板固定在电芯组上方的独立仓体内，与电芯组之间设置了绝缘阻燃隔板，隔板上预留了走线槽位，高压线路与低压信号线路分开排布，避免线路之间出现电磁干扰，影响输出电压的稳定性。壳体主体采用阻燃ABS加PC混合材质，表面做了细磨砂纹理处理，日常使用中不易残留指纹与划痕，壳体上下端的拼接处采用卡扣加超声焊接的固定方式，拼接缝隙控制在0.1mm以内，既保证了壳体的连接强度，也避免户外使用时水汽、灰尘从拼接缝隙进入设备内部。设备顶部的提手转轴处做了阻尼结构设计，提手翻折到任意角度都可保持稳定，不会出现自由下落砸到壳体表面的问题，提手内侧的受力部位做了加厚处理，反复折叠提拉1000次以上也不会出现结构断裂、松旷的问题。

　　在接口配置的结构预留上，除了正面的直流输出、交流输出接口，设备侧面还预留了充电输入接口的安装位，可适配市电充电、车载点烟器充电、小型太阳能板充电等多种补能方式的接口安装，不同接口之间做了分区隔离，避免插拔插头时互相干扰。设备底部的防滑胶垫采用可拆卸式设计，后期如果胶垫出现磨损，可直接更换，无需拆解整个壳体，降低了后期维护的难度。整体结构设计在保证便携性的前提下，最大化平衡了结构强度、散热性能、使用安全性三个核心维度的需求，没有为了追求外观简洁而牺牲实际使用中的耐用性，所有结构细节都围绕户外复杂使用场景的实际痛点做了针对性优化，比如操作面板的下沉设计、提手的骨架连接结构、底部的通风间隙预留、电芯的缓冲防护结构，都是从实际工程使用角度出发，避免了很多消费类电子产品外观优先、实用性不足的设计问题。
