高压输电线路用瓷绝缘高压电容器结构

　　在高压输配电线路的高频通信配套场景中，这类高压电容器是保障信号稳定传输、隔离工频高压的核心无源部件，日常选型和结构设计阶段，需要先明确其适配的线路工况：覆盖35kV到500kV的多电压等级交流输电场景，兼容50Hz、60Hz工频线路上24kHz至1500kHz频段的高频信号传输，避免工频高压对通信载波信号的干扰，同时保障线路工频运行的绝缘可靠性。从结构设计逻辑来看，整体采用立式柱式排布，上下两端设置带安装孔的金属法兰端盖，端盖通过周向均匀分布的紧固件实现密封固定，既可以保证内部浸渍介质的密封性能，也能为现场安装提供标准化的连接界面，安装时可通过法兰孔直接与线路配套的金具、绝缘支架对接，安装边界需预留足够的径向安全绝缘距离，避免伞裙结构与周边接地构件距离不足引发放电隐患。

　　中部的绝缘主体采用多伞裙瓷体结构，这种层叠伞裙的设计并非单纯的造型选择，而是结合户外运行工况的工程化考量：层叠外扩的伞裙结构可以在雨雪、凝露天气下有效阻断水流形成的连续导电通路，提升户外长期运行的污闪电压，减少积污、潮湿环境下的绝缘失效风险，瓷体本身经过高温烧结成型，致密度高，机械强度可以承受线路运行中的风压、短路电动力带来的载荷，内部空腔浸渍生态安全的绝缘液体，既可以提升内部极间的绝缘强度，也能改善电容元件工作过程中的散热条件，避免长期运行中局部过热导致的绝缘老化。

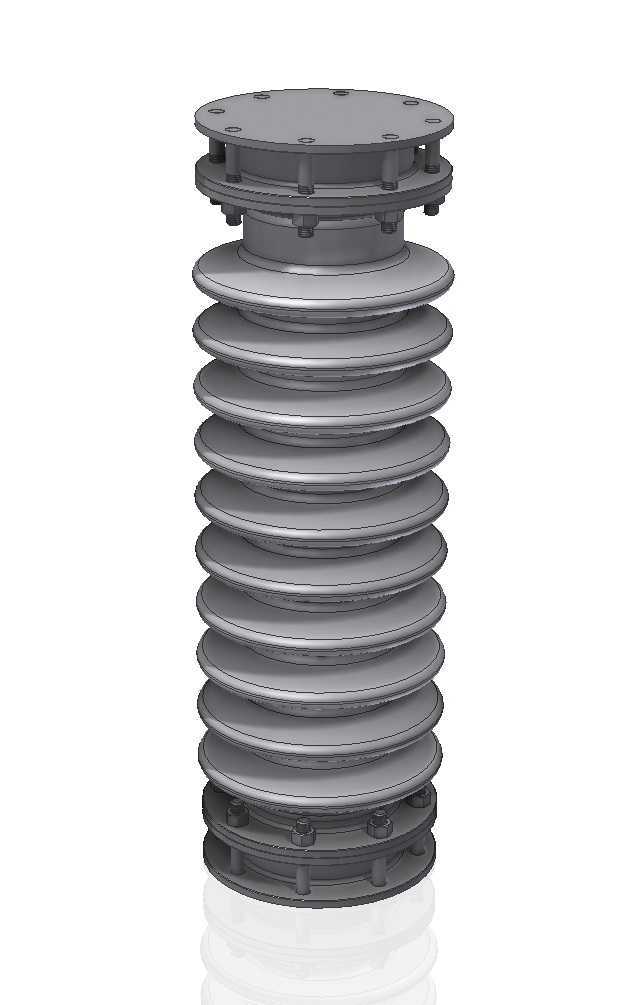

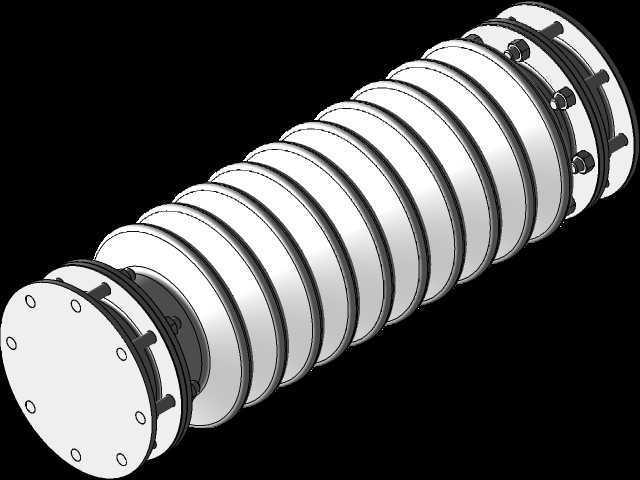

　　在三维建模过程中，需要重点还原几个核心结构的尺寸配合关系：上下法兰端盖的安装孔位分度圆直径、孔位数量与孔径需要匹配常规高压电力金具的安装尺寸，保证模型导入工程装配场景时可以直接完成对接校验；伞裙的外径、相邻伞裙的间距、伞裙的倾斜角度需要符合高压外绝缘的爬电距离要求，不同污秽等级的应用场景下，爬电比距的参数可以通过调整伞裙数量、外径来适配，建模时可将伞裙部分做参数化关联，方便后续根据不同电压等级、污秽等级快速调整结构尺寸；上下端盖与瓷体的密封配合面需要预留密封件的安装槽位，还原实际生产中的密封结构，避免装配干涉。

　　从实际应用的角度出发，这类电容器不同于普通低压电容元件，其结构设计需要同时满足电气绝缘、机械承载、密封防护三重要求，建模时不能只做外观曲面的还原，还要兼顾内部结构的合理性：内部电容芯组的固定结构、引出端子与端盖的绝缘密封结构、浸渍液的填充空间都需要符合实际产品的结构逻辑，方便后续做电场仿真、结构力学仿真时可以直接调用模型，不需要做过多的结构修补。在安装边界的设计考量上，整体柱式结构的重心沿中心轴线分布，立式安装时底部法兰需要承担整个部件的重量，因此底部法兰的厚度、紧固件的规格都需要匹配整体重量带来的载荷要求，径向方向上，伞裙的最大外径是确定安装安全距离的核心尺寸，建模时需要明确标注最大外径、总高度、上下法兰安装尺寸这些关键安装参数，方便结构设计人员在做线路配套支架、间隔布置时直接提取尺寸做布局校验。另外，瓷体与金属端盖的连接部位是整个产品的应力集中区域，建模时需要还原连接部位的圆角过渡结构，避免尖角带来的应力集中，同时也能优化该部位的电场分布，减少局部场强过高导致的电晕、放电问题。这类部件常年在户外露天环境运行，结构设计上还要考虑温度变化带来的热胀冷缩影响，金属端盖与瓷绝缘体的膨胀系数差异需要通过密封结构的弹性变形来补偿，因此在密封槽的尺寸设计上要预留足够的弹性件压缩量，保证宽温度范围下的密封可靠性。
