单转金属陶瓷电位器修剪器结构设计

　　在各类模拟电路调试、工业控制板卡校准、消费电子参数微调场景中，这类单转金属陶瓷修剪器是极为常用的板载调节元件，不同于外露式的旋钮电位器，这类修剪器主要面向生产调试阶段的参数校准、出厂后的阈值微调场景，日常使用中不会被频繁操作，因此在结构设计上优先考虑安装稳定性、调节精度与焊接可靠性。从实际使用场景来看，这类元件常被布置在电源模块的输出电压校准回路、传感器信号调理电路的增益调节节点、工业控制板的阈值设定位置，需要在完成焊接后通过螺丝刀伸入调节槽完成单圈范围内的阻值调整，实现电路参数的精准匹配，避免因元器件公差导致的电路性能偏差。

　　在功能特性设计上，该修剪器采用金属陶瓷电阻基片，相比碳膜材质的同类元件，具备更好的温度稳定性与耐老化性能，在-40℃到125℃的工作温度区间内阻值漂移量控制在极小范围内，能够适应工业现场复杂的温度环境，同时金属陶瓷材质的耐磨性能更优，即使完成数十次调节操作，电阻体也不会出现明显磨损导致的接触不良问题。调节端采用顶部一字槽设计，匹配标准规格的一字螺丝刀操作，调节力矩控制在合适区间，既不会因为力矩过轻导致参数受震动偏移，也不会因为力矩过大增加调试操作的难度，动触点采用弹性合金材料，始终与电阻基片保持稳定接触，在设备受震动、冲击的工况下也不会出现阻值跳变的问题。

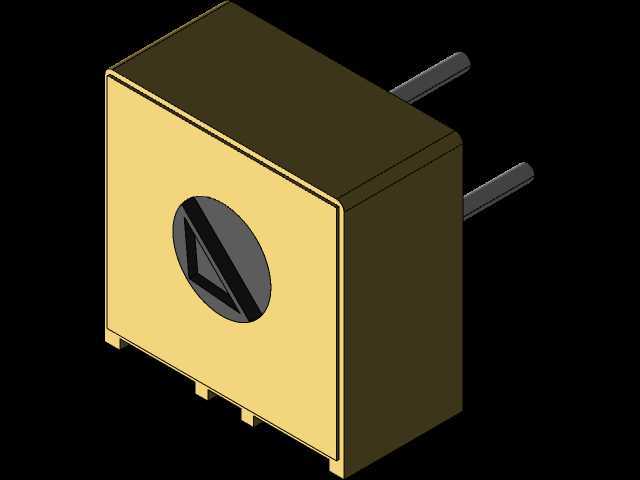

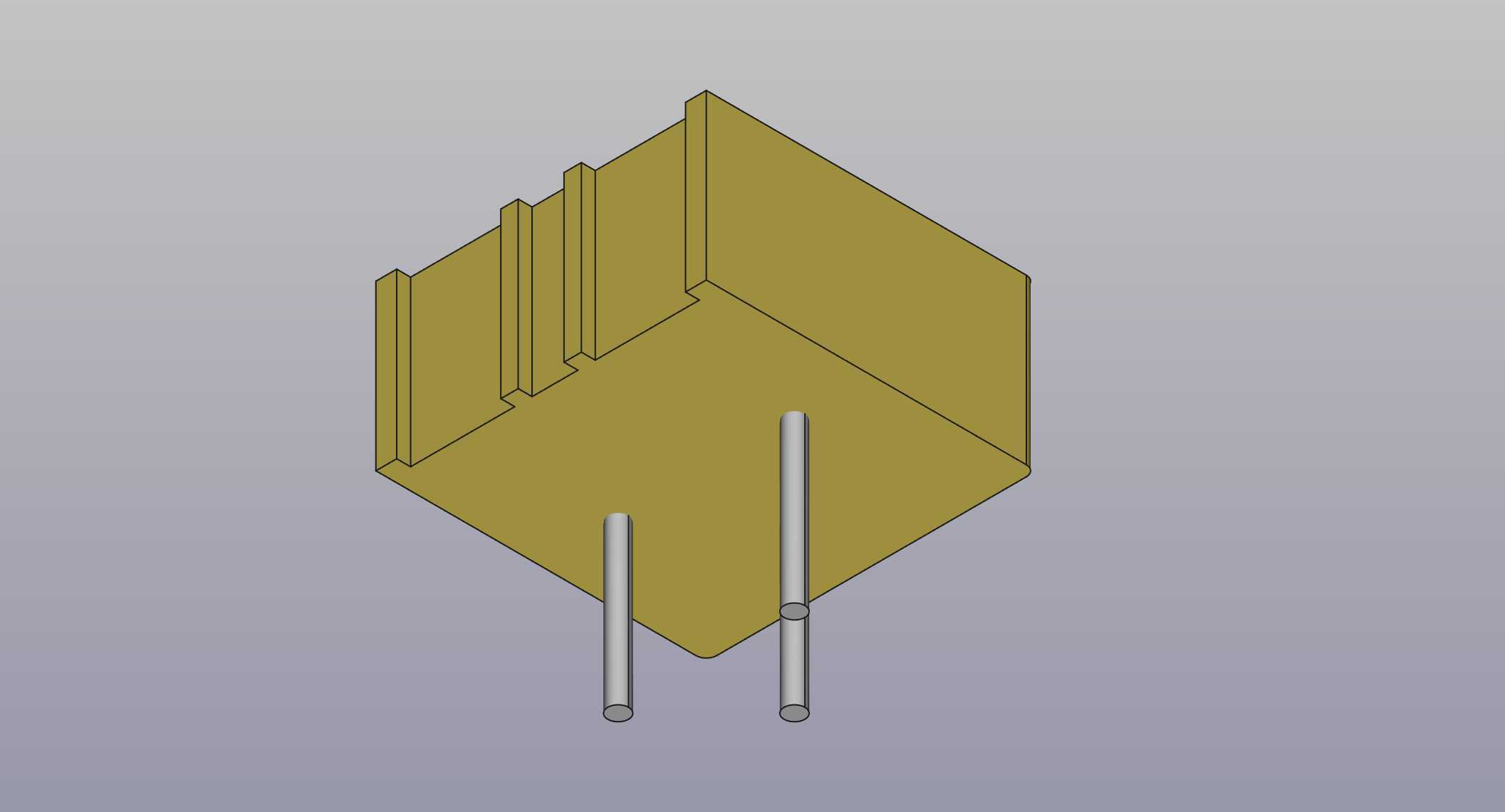

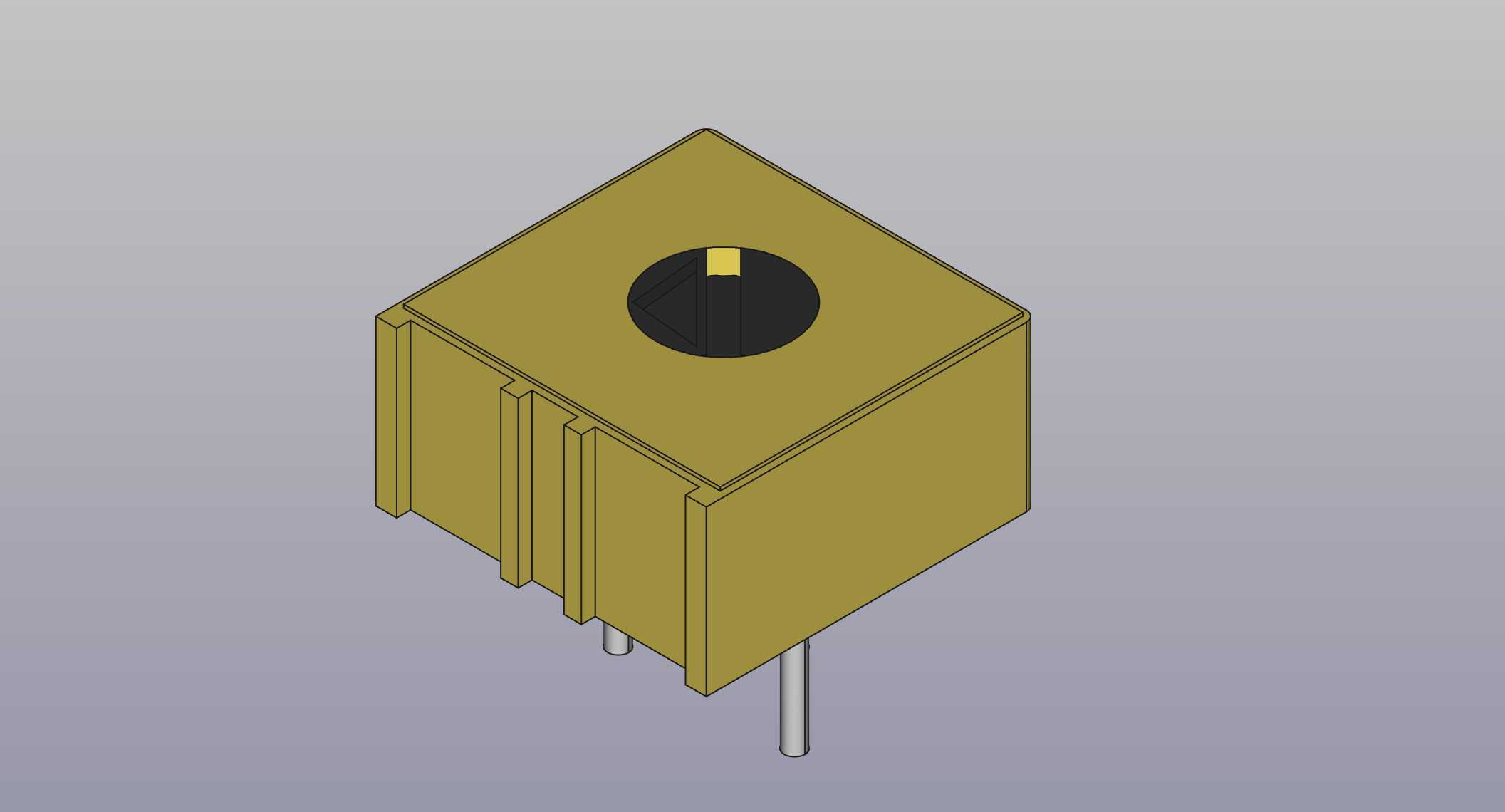

　　外形与安装边界的设计充分考虑PCB板载安装的空间限制，主体采用方形塑封外壳，外壳侧面设置多道定位筋，在波峰焊或者回流焊过程中，元件能够精准卡在PCB对应的安装孔位之间，不会因为焊锡流动导致元件偏移。引脚采用直插式设计，引脚间距符合通用PCB设计的孔位规范，伸出外壳的引脚长度匹配常规板厚的焊接要求，焊接后引脚与焊盘的结合强度足够，能够承受后续组装过程中的外力拉扯。顶部调节槽的位置做了下沉式设计，调节完成后可以通过点胶的方式对调节端进行封固，避免设备长期运行过程中受震动导致参数偏移，外壳的塑封材料采用耐高温的工程塑料，能够承受焊接过程中的高温冲击，不会出现壳体变形、融化的问题。

　　从结构设计思路来看，这类元件的建模过程需要重点关注几个核心尺寸的匹配：首先是主体外壳的安装定位尺寸，必须保证外壳侧面的定位筋与PCB丝印轮廓完全匹配，避免在自动插件过程中出现卡料、偏位的问题；其次是引脚的位置度公差，三个引脚的相对位置需要严格控制，保证插件时能够顺利穿过PCB孔位，不会出现引脚顶弯的情况；再者是顶部调节槽的深度与宽度，需要匹配常用调试螺丝刀的端头尺寸，既保证螺丝刀能够顺利插入带动动触点转动，也不会因为槽位间隙过大导致调节时打滑。元件的整体高度控制在合理范围内，不会因为元件过高影响后续外壳的装配，对于空间受限的薄型设备设计，这类矮体封装的修剪器能够有效节省板上垂直空间，避免与其他结构件产生干涉。

　　在电路设计选型阶段，结构工程师需要配合硬件工程师确认该元件的安装空间，在PCB布局时预留足够的调节操作空间，保证调试时螺丝刀能够垂直伸入调节槽，不会被周边的电容、接插件等 taller 元件挡住操作路径。同时在结构外壳对应调节槽的位置，可以预留直径合适的调节孔，不需要拆开设备外壳就可以完成现场参数校准，提升设备后期维护的便捷性。这类修剪器的阻值调节范围覆盖常用的阻值区间，金属陶瓷材质的负载功率能够满足小信号调节回路的功率要求，不会因为长期带载出现过热阻值漂移的问题，动触点的接触电阻控制在毫欧级，不会对小信号传输产生额外的衰减影响。

　　建模过程中对细节的还原直接影响后续PCB装配的干涉检查效果，比如外壳侧面的脱模斜度、引脚根部的应力释放圆弧、顶部调节槽的倒角细节，这些特征虽然不影响元件的核心功能，但在实际装配过程中会直接影响与周边结构的配合精度，如果建模时忽略了外壳的脱模斜度，可能会在干涉检查时误判元件与外壳的间隙，导致实际组装时出现顶住外壳的问题；如果没有还原引脚根部的圆弧结构，在做引脚受力仿真时会出现应力集中的误判，影响对元件焊接可靠性的评估。
