孔口计流体流量CFD仿真分析模型

　　在工业流体计量场景中，孔口计是差压式流量测量装置里应用覆盖度极高的一类结构，从市政给排水管网的流量校核、化工工艺管线的介质流量管控，到液压系统的内流道流量匹配、暖通空调管路的风量测算，都能见到这类节流式测量结构的身影。和文丘里管、喷嘴类节流件相比，孔口计的结构加工难度更低，安装适配性更强，不需要对管线做过长的前后直管段改造就能获得相对稳定的差压信号，因此在中小管径、中低压工况的流体测量场景中始终占据不小的应用比例。

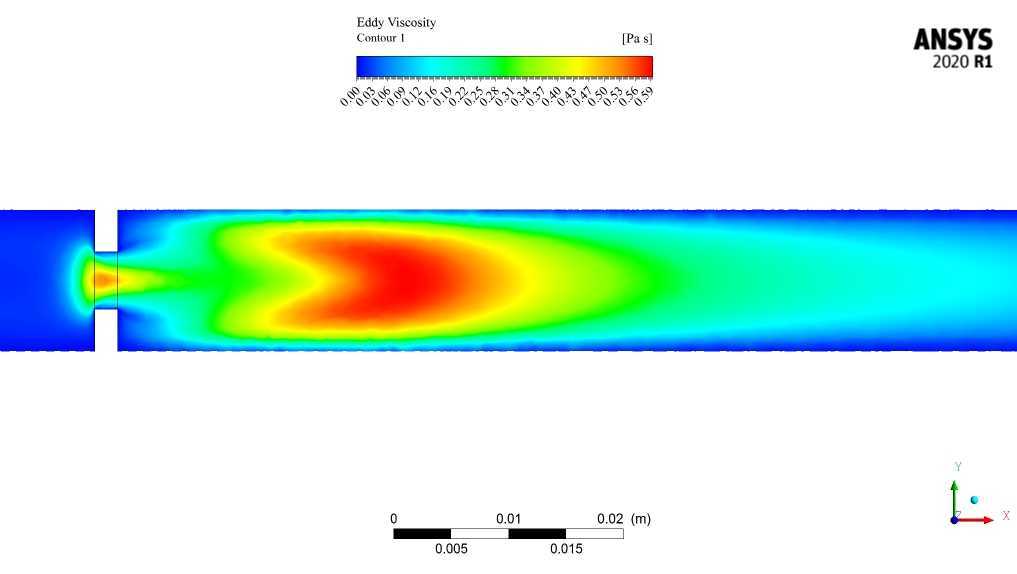

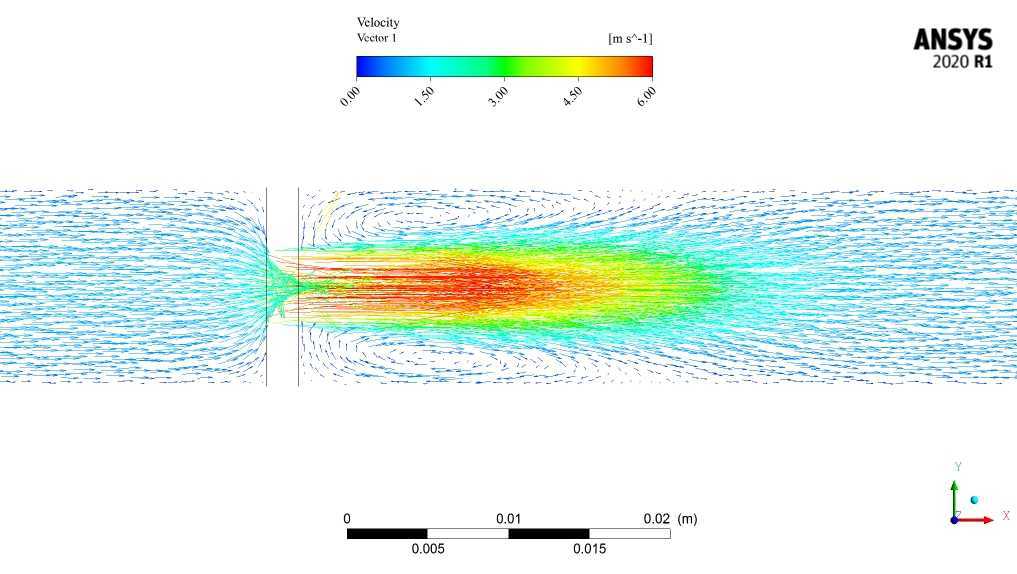

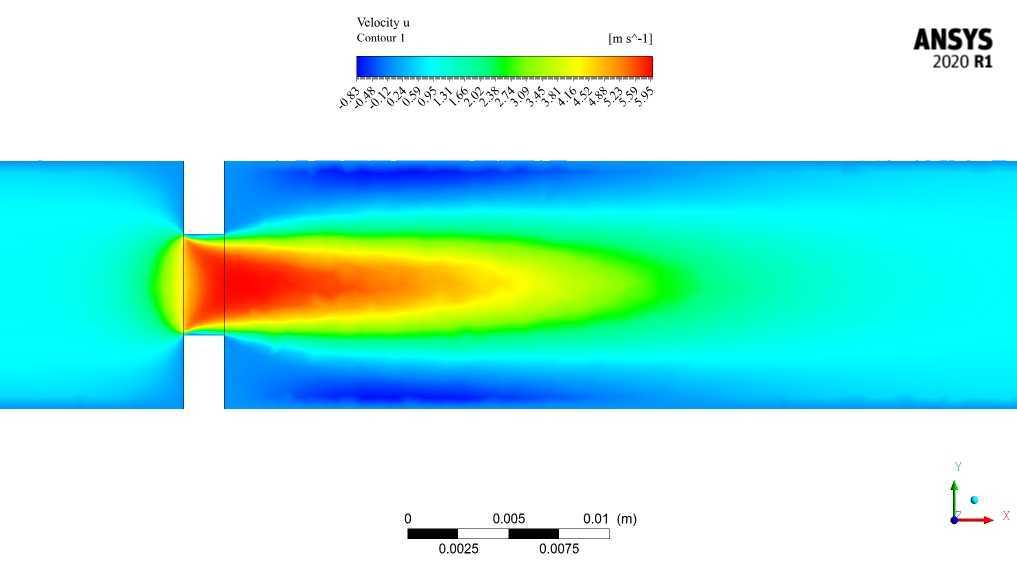

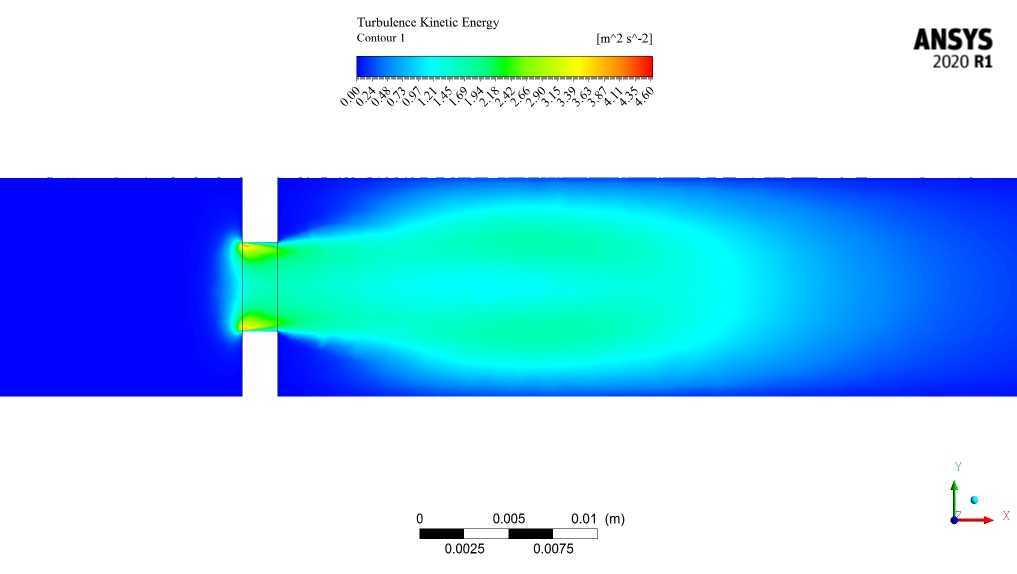

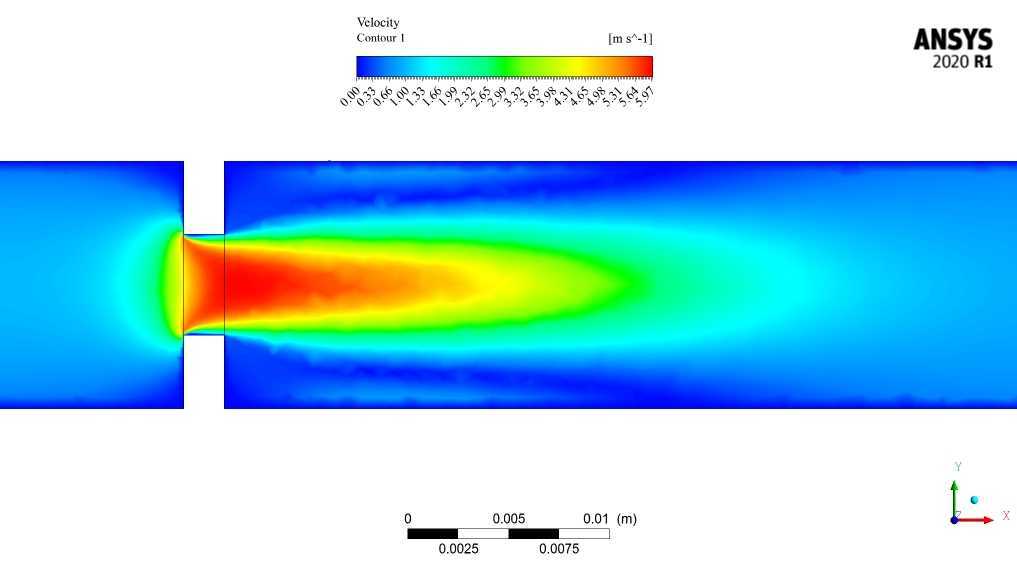

　　这个仿真模型围绕标准孔口的内流场特性搭建，核心还原了流体流经节流孔时的完整流动过程：上游来流在接近孔板位置时，受通流截面突然收缩的影响，流束开始向孔口中心聚拢，在孔板下游位置形成最小收缩截面，也就是流场仿真里常提到的缩脉位置，这个区域的流速达到整个流道的峰值，对应静压力降到最低值，上下游的静压差就是孔口计换算流量的核心依据。模型里完整还原了孔板前后的流场发展区域，上游预留了足够的直管段长度来保证来流充分发展，避免入口流速分布不均对仿真结果造成干扰，下游的流场覆盖范围一直延伸到流束重新扩散、流速分布回归均匀的区域，能够完整捕捉到孔板后回流区、漩涡生成与耗散的全部细节，从仿真输出的流速云图可以清晰看到，高速核心区从孔口位置射出后，沿流道中心逐步扩散，和周围低速流体产生动量交换，流速梯度从中心向壁面逐步递减，和实际工程中孔板流场的实测分布特征完全吻合。

　　从设计逻辑来看，这类仿真模型的核心作用是替代部分实物标定试验，在结构设计阶段就能预判不同孔径比、不同孔口倒角、不同管壁粗糙度下的流出系数变化，减少实物样机的加工迭代次数。实际工程应用里，孔口计的安装边界有明确的约束要求：上游侧通常需要预留10倍到50倍管径长度的直管段，具体长度根据上游管件的扰动类型调整，比如上游接弯头、三通这类扰流部件时，直管段长度需要适当加长，下游侧一般预留不小于5倍管径的直管段，才能保证差压取压口的测量值稳定可靠。模型里的几何边界完全参照实际安装的流道尺寸搭建，孔板的厚度、孔口的锐边加工精度、管壁的粗糙度参数都按照工业常用的加工公差范围设置，仿真计算时考虑了流体的粘性影响，能够准确反映不同雷诺数下的流场变化规律，不管是用于孔板结构的参数优化，还是用于流量测量原理的教学演示，都能提供足够精度的流场数据支撑。

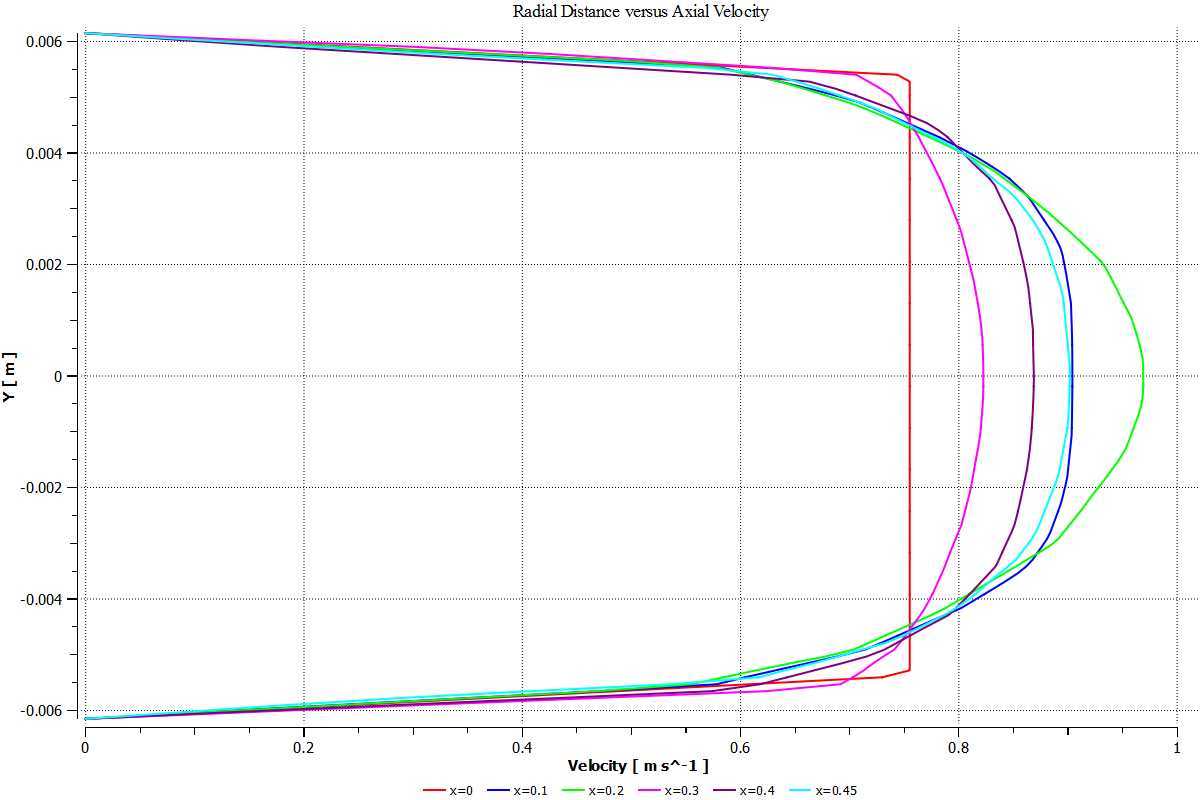

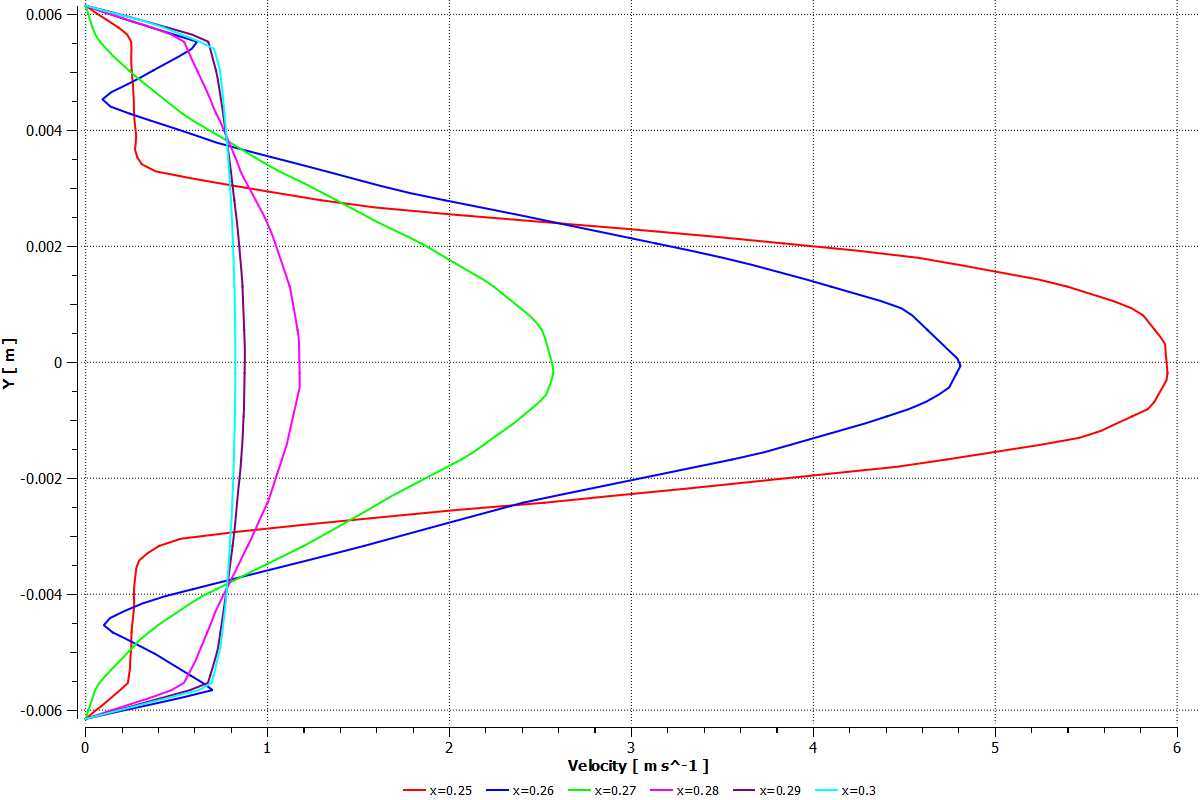

　　很多现场应用里出现的孔口计测量偏差问题，本质上都是对流场细节的把控不到位，比如孔板安装时出现偏心、孔口锐边出现磨损倒角、上下游直管段长度不足导致流场畸变，这些因素带来的测量误差很难通过经验公式准确预估，而通过这类全流道的仿真分析，就可以直观看到不同安装偏差、不同结构参数下的流场变化，量化评估各类因素对测量精度的影响程度，给现场安装调试、结构优化设计提供明确的数据参考。模型里的流场网格划分在孔口位置、近壁区域做了局部加密，能够精准捕捉边界层内的流速变化，避免因为网格分辨率不足导致的流速峰值计算偏差，计算得到的沿程压力分布、不同截面的流速剖面数据，都可以和经验公式的计算结果做交叉验证，保证仿真结果的工程参考价值。
