双节小型万向旋转耦合接头结构设计

　　从实际使用场景来看，这类结构常被用在小型包装线的辊筒传动、非标设备的间歇进给轴连接、小型试验台的动力输出端，适配的工况扭矩覆盖1.2到1120牛米区间，轴孔适配直径38毫米的轴端，完全匹配DSTU 3522-97对应的安装尺寸规范，安装时不需要额外做复杂的工装定位，只要将两端轴孔对准待连接的轴端，拧紧轴侧的紧定螺钉即可完成固定，轴孔内开的键槽可以配合平键传递额定扭矩，避免大负载下出现轴与接头的相对滑动。在轻工输送、小型自动化工作站、包装设备的进给传动链路里，经常会遇到两轴存在小角度偏斜、同时需要在运转过程中补偿径向与角向位移的工况，这类场景如果用刚性联轴器直接硬连，很容易因为安装对中误差、机架受力形变带来额外的附加弯矩，轻则加剧轴承磨损、增大传动噪音，重则出现轴颈疲劳断裂、传动键滚键的故障，这款小型双节万向旋转耦合结构就是针对这类中小扭矩传动场景做的适配设计。

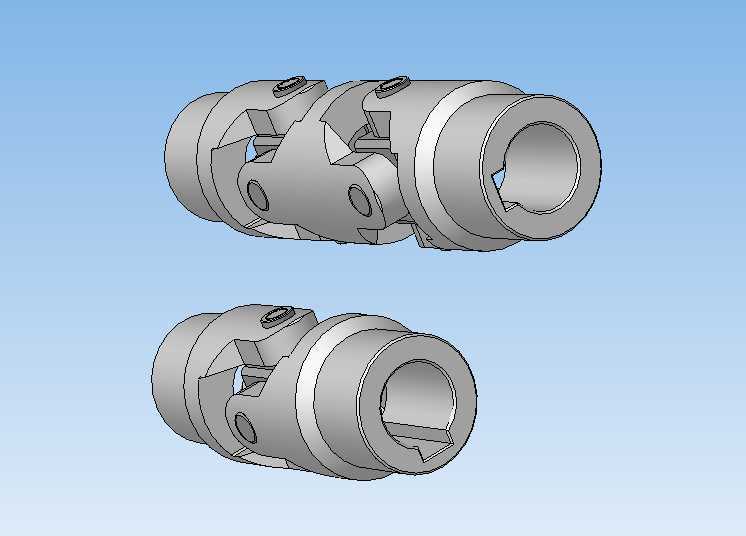

　　设计时特意采用双节十字万向的结构形式，相比单节万向接头，双节结构可以在两轴存在更大角向偏移的情况下保证传动的瞬时角速度基本一致，不会出现单节万向节传动时从动轴转速周期性波动的问题，能有效降低传动链路的振动，尤其适合对传动平稳性有一定要求的中低速传动场景，整体结构没有冗余的外置部件，所有铰接销轴都做了防脱限位设计，运转时不会出现销轴脱出的安全隐患，铰接副的配合间隙控制在合理范围，既保证转动时的灵活性，不会因为间隙过小出现卡滞，也不会因为间隙过大带来传动回差，影响进给精度。

　　从外形安装边界来看，单节结构的径向最大轮廓尺寸控制在合理范围，不会和周边的机架护板、走线槽产生干涉，两端轴套的长度经过匹配计算，保证轴头插入后有足够的配合长度，不会出现悬臂过长导致的应力集中，中间的十字铰接块采用对称结构，两个方向的铰接轴垂直度公差控制在0.02毫米以内，保证运转时的受力均匀，不会出现偏磨的情况。实际选型时需要注意，这类耦合旋转结构不适合高速大扭矩的重载传动场景，适配的工作转速一般在每分钟1000转以下，安装时两轴的角向偏移量不要超过结构允许的最大偏角，否则会急剧增大铰接副的磨损，缩短使用寿命，日常维护时只只需要定期在铰接位置注入润滑脂，就能保证长期运转的可靠性。

　　结构建模时所有配合面都做了公差匹配，轴孔的公差带选用H7级，和k6公差的轴端形成过渡配合，既方便安装拆卸，也不会出现运转时的松动，紧定螺钉的位置对应轴端的沉孔，拧紧后可以进一步限制轴向窜动，避免设备启停时的冲击导致接头轴向脱出。相比传统的弹性套柱销联轴器，这种万向耦合结构的角向补偿能力更强，不需要像弹性联轴器那样定期更换老化的弹性元件，在有少量粉尘、轻度油污的车间环境下也能稳定工作，不会因为弹性元件被腐蚀出现失效问题，整体结构的零件全部采用金属材质，铰接销轴经过淬火处理，表面硬度达到HRC45以上，抗磨损性能优异，长期运转的维护成本更低。在做设备布局设计时，可以直接套用这个模型的安装尺寸做机架的开孔和轴端长度设计，不需要额外做结构的二次验算，所有受力截面的尺寸都经过扭矩校核，在额定扭矩范围内不会出现结构断裂、塑性变形的问题，铰接处的接触应力也控制在材料许用应力范围内，能满足长期连续运转的强度要求。
