标准白炽电灯泡结构展示三维数模

　　在日常电气教学、照明产品结构拆解演示、低压电气原理展示场景中，白炽灯泡作为最经典的电-光转换基础元件，其完整结构的三维数模能够为原理讲解、结构认知提供直观的可视化支撑。很多刚接触电气原理的学习者，往往只见过灯泡的成品外观，对内部灯丝排布、玻璃泡壳与金属灯头的封接结构、电极引线的走向没有清晰认知，这个数模把所有装配细节完整还原，不需要拆解实物就能把每个部件的装配关系讲透。

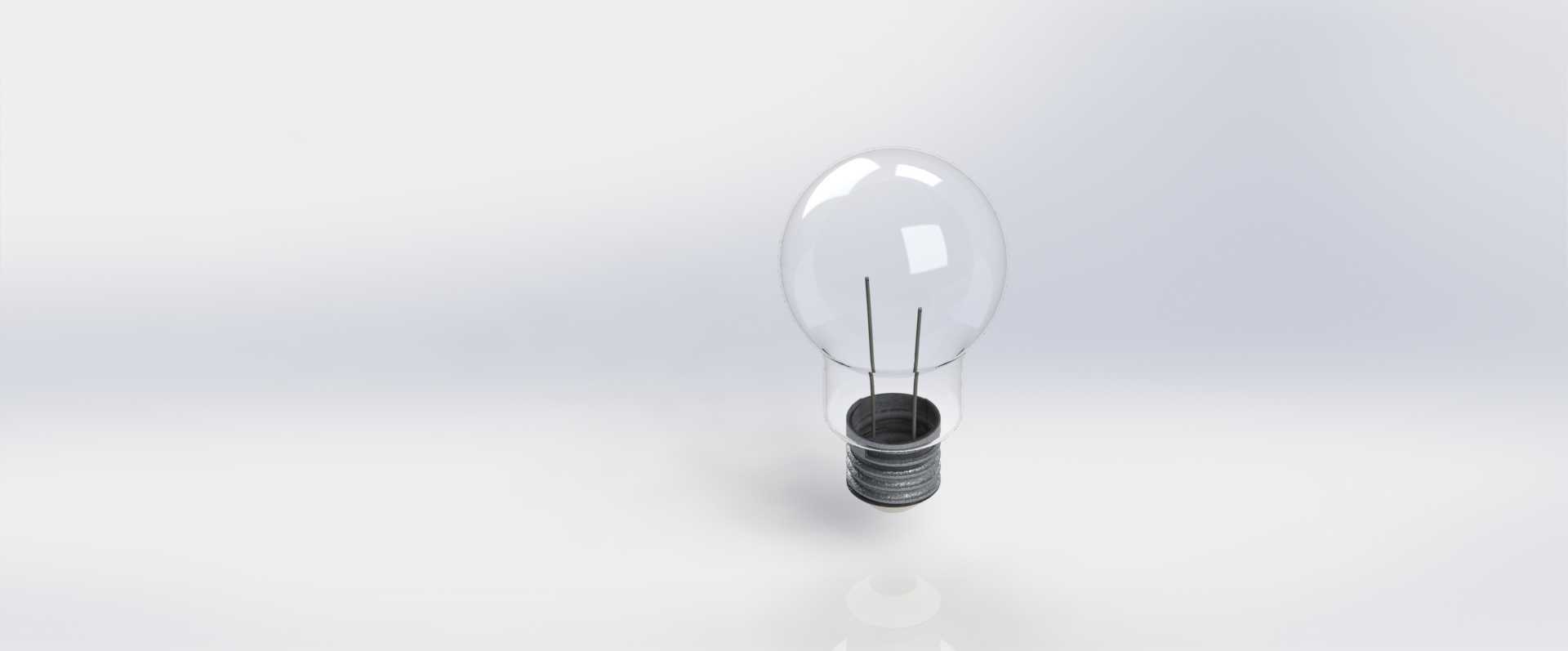

　　从实际功能层面看，这个数模还原的是通用螺口白炽灯泡的完整结构，包含透明玻璃泡壳、内部钨质灯丝、两根支撑电极引线、金属螺口灯头、灯头底部绝缘触点、泡壳内部的抽真空封接部位几个核心部分。玻璃泡壳采用椭球回转面造型，壁厚均匀，既能够承受内部真空带来的内外压差，也能让灯丝发出的光线均匀向四周散射，避免出现局部光线遮挡；金属螺口灯头采用标准E27通用螺牙规格，螺牙的导程、牙型角完全符合民用照明接口的通用标准，安装时可以直接匹配市面上绝大多数螺口灯座，不需要额外做适配调整，灯头与玻璃泡壳的衔接部位做了滚花边压合结构，模拟实际生产中把泡壳尾部与灯头金属壳压接固定的工艺结构，保证两者连接的机械强度，避免安装拧动时泡壳与灯头脱落。

　　建模过程中，灯丝部分没有做简化处理，还原了细钨丝的双支撑结构，两根金属引线从灯头内部的绝缘封接件穿出，分别连接螺口金属壳体与底部中心触点，引线与灯丝的连接点位置精准，能够清晰展示电流从灯座触点流入、经过灯丝、从螺口壳体流回形成回路的完整路径，这一点对于电气原理教学来说非常关键，很多初学者容易混淆螺口灯头的接线极性，通过这个三维模型可以直观展示两个电极的绝缘隔离结构，明确接线时的安全注意事项。

　　在安装边界尺寸上，这个数模还原的灯泡整体高度约105mm，泡壳最大直径约60mm，螺口部分外径27mm，安装时需要预留的径向空间不小于70mm，轴向插入深度不小于30mm，完全匹配常规民用灯座的安装尺寸要求，在做照明灯具配套设计时，可以直接把这个数模导入装配体，验证灯罩内部空间是否足够、灯座安装位置是否会出现干涉，不需要额外测量实物尺寸。

　　不同于很多简化的灯泡外观模型，这个数模把容易被忽略的细节都做了还原：比如玻璃泡壳尾部的抽气封接尖点，金属灯头表面的防锈镀层质感，灯丝的细微弯折形态，灯头内部的玻璃绝缘封接层，这些细节在做产品渲染、教学演示动画时能够大幅提升真实感，不会因为结构缺失出现原理性错误。在电气工程实训课程中，教师可以直接用这个模型做剖切展示，把泡壳做半透明处理后，内部的电极走向、灯丝固定方式都能清晰呈现，比单纯看平面原理图的认知效率高很多；在做照明产品的外观设计时，也可以把这个模型作为标准件调用，搭配不同造型的灯罩、灯座做整体装配验证，避免因为灯泡尺寸建模偏差导致后期实物装配出现干涉问题。

　　从结构设计思路上看，这个模型完全遵循实际白炽灯泡的生产工艺逻辑：玻璃泡壳是熔融玻璃吹制成型的回转体，所以建模时采用回转特征生成主体曲面，再做局部壁厚抽壳，保证壁厚均匀符合吹塑工艺的成型特点；金属螺口部分采用螺旋扫描特征生成标准螺牙，再做边缘压花、压边的细节特征，还原冲压成型的金属件质感；灯丝部分采用细扫掠特征生成，还原钨丝细长的形态特点，同时通过两根引线的支撑结构，展示灯丝在泡壳内部的固定方式，避免灯丝在运输、使用过程中因为晃动出现变形断裂。整个模型的各个部件都保留了独立的装配层级，可以单独拆分出来做爆炸视图演示，清晰展示每个零件的装配顺序与配合关系，不管是用于教学课件制作，还是作为照明产品设计的标准件库素材，都能满足结构展示、装配验证的实际需求。
