SK40工位刀具收纳工具小车结构设计

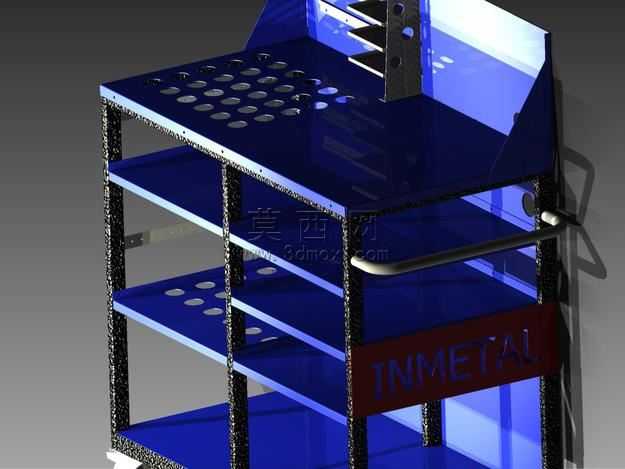

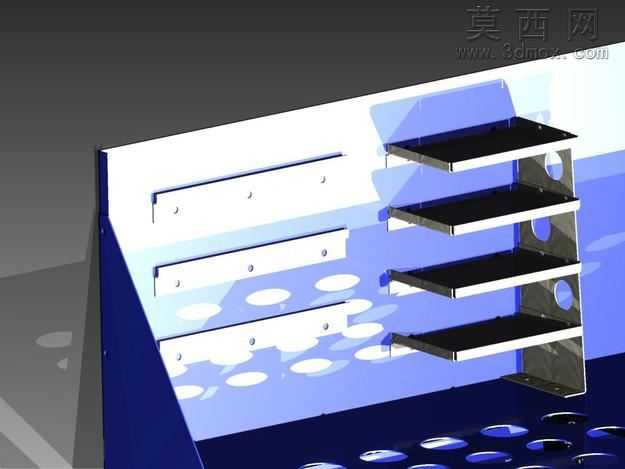

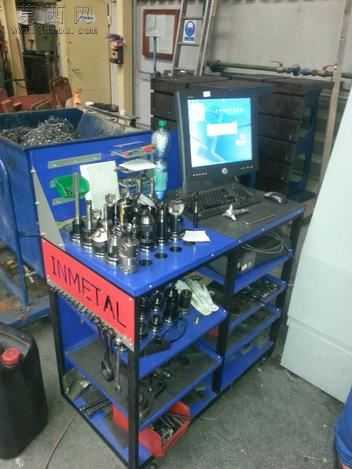

本作品为面向机加工车间SK40/BT40规格刀具存储需求设计的工位工具小车三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，从整体框架到层板安装位、刀具定位孔均设置可编辑参数，方便后续根据实际工位需求调整尺寸规格。建模过程中先完成主体框架的基准面搭建，采用薄壁钣金特征构建侧边支撑结构，对框架折弯处做工艺圆角处理，还原真实钣金加工的折弯工艺特征，避免锐边结构带来的安全隐患。层板部分采用分层式设计，共设置四层水平置物平台，每层平台边缘做凸起挡边结构，防止放置的刀具、工具在小车移动过程中滑落，层板与侧边框架通过装配约束添加虚拟紧固件连接特征，还原实际装配的连接逻辑。侧边区域设计有横向排布的刀具定位卡座，每个卡座对应BT40规格刀具的夹持柄尺寸做适配凹槽，可竖直固定刀具避免刀头磕碰损伤，卡座下方设置镂空沥水孔，方便清洁后残留的切削液滴落排出，保持置物区域干燥整洁。材质渲染阶段，主体框架采用磨砂深蓝色金属漆材质，还原工业级工具车的耐磨漆面质感，层板表面采用哑光不锈钢材质，添加细微的拉丝纹理表现金属置物板的真实触感，刀具卡座区域采用浅灰色工程塑料材质，通过材质粗糙度参数区分塑料与金属部件的视觉差异，场景内添加柔和的顶部面光源，模拟车间照明环境，对金属边缘做轻微的高光反射处理，让整体渲染效果更贴近真实车间内的工具车实物状态。设计思路上围绕机加工工位的实际使用需求，兼顾刀具存储与零散工具放置功能，整体结构紧凑无冗余设计，分层布局符合操作人员取放物品的人机工程高度，侧边支撑结构预留的安装孔位可后续拓展加装挂钩、置物盒等配件，适配不同加工场景的个性化存储需求，模型结构完整可直接用于生产参考、工位布局模拟等场景。
