磨料循环排水斜底储料容器结构设计

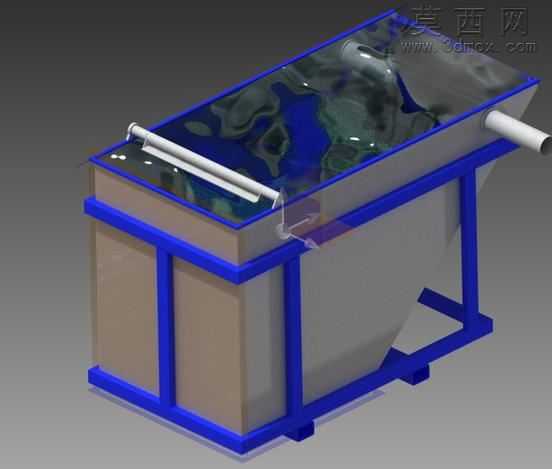

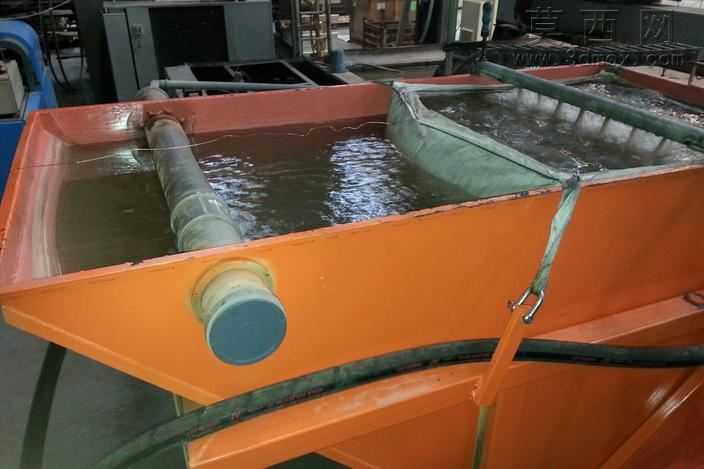

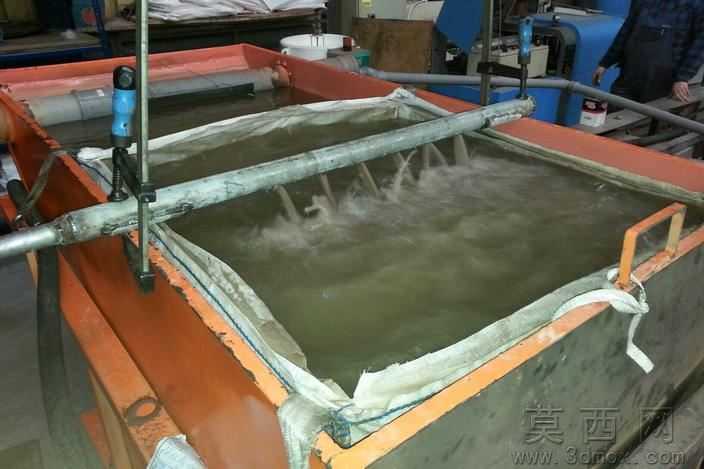

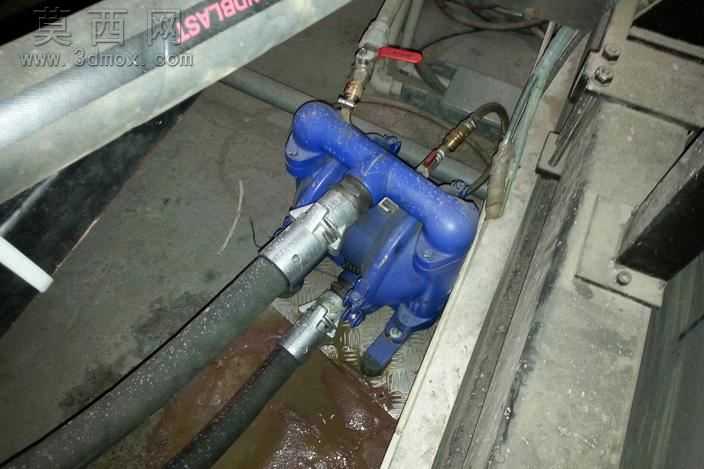

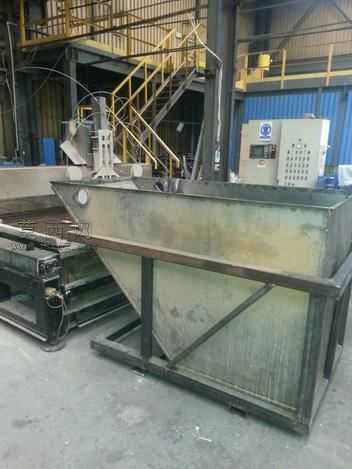

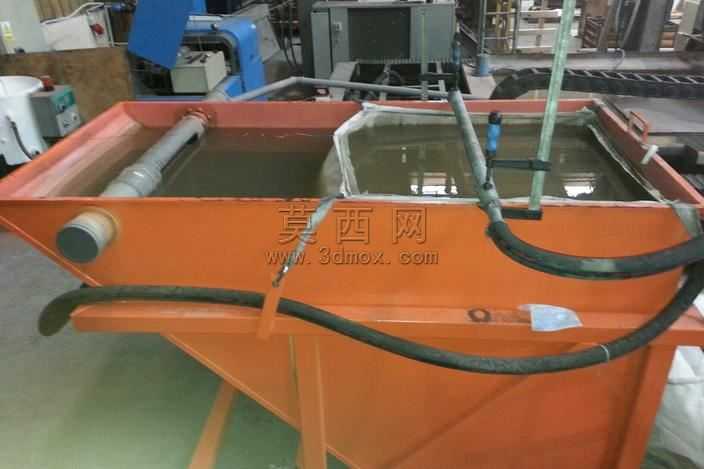

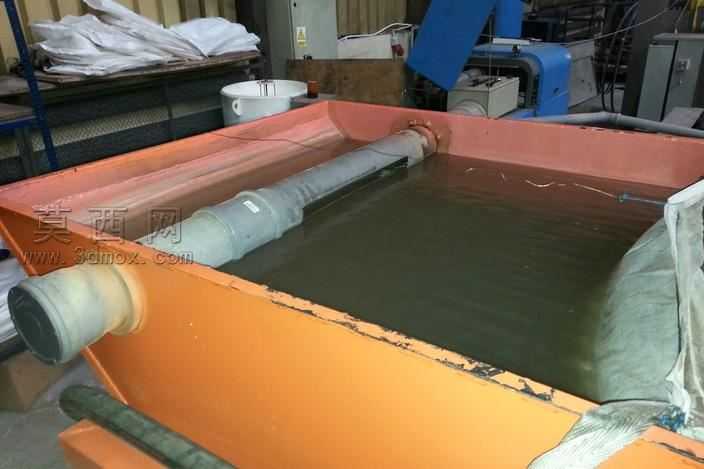

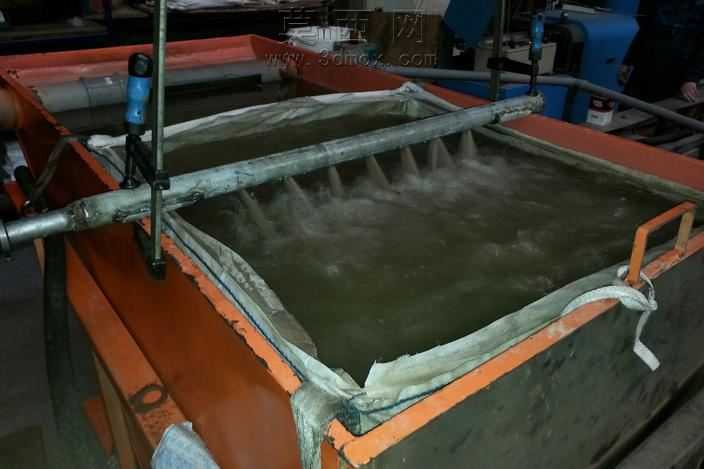

该磨料循环排水容器采用三维参数化建模完成整体结构设计，建模过程中先完成主体槽体的轮廓搭建，针对磨料沉积的使用需求，将槽体底部设计为单侧倾斜的斜底结构，倾斜角度经过反复参数校核，能够保证沉积的磨料在重力作用下向低位区域汇集，避免磨料在槽底死角堆积残留。槽体主体采用双层结构设计，内层为耐磨损的储料腔体，外层设置加强边框提升整体结构刚性，槽体顶部设置横向压辊结构，用于固定过滤磨料的滤袋组件，保证滤袋在料液冲刷过程中不会移位脱落。支撑机架采用标准型材拼接建模，蓝色喷涂的机架通过多道横向、纵向的支撑梁与槽体外壁牢固连接，底部设置四个支撑脚座，保证容器放置时的水平稳定性，避免运行过程中出现晃动偏移。槽体低位侧设置横向伸出的排水管路，用于连接隔膜泵实现料液的循环输送，建模过程中对管路接口的位置、管径参数做了精准匹配，保证外接管路时无需额外调整即可完成装配。材质渲染阶段，槽体内层腔体设置为半透明磨砂质感，可直观展示内部盛装的磨料混合液状态，机架部分采用金属烤漆材质表现，还原工业设备的真实质感，槽内液体部分设置半透明深蓝色水材质，搭配液面的轻微波动纹理，还原真实的料液视觉效果。设计思路围绕磨料收集、料液循环的核心功能展开，整体结构兼顾了磨料暂存、过滤拦截、排水回流的多重功能，斜底结构有效降低了磨料清理的难度，机架的支撑结构充分考虑了满载状态下的承重需求，各部件的连接位置都做了加强处理，避免长期使用过程中出现结构变形，管路接口的位置设计充分考虑了外接设备的安装空间，整体结构紧凑合理，能够适配磨料加工工序中的循环排水使用需求，减少磨料流失，提升料液循环的效率。
