多层可移动车间物料存储文件柜

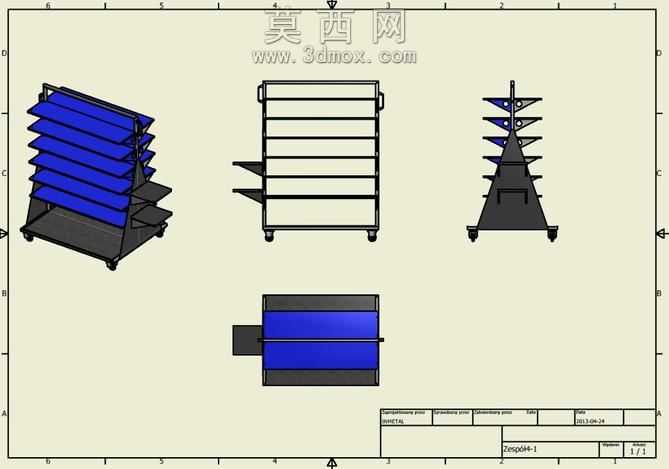

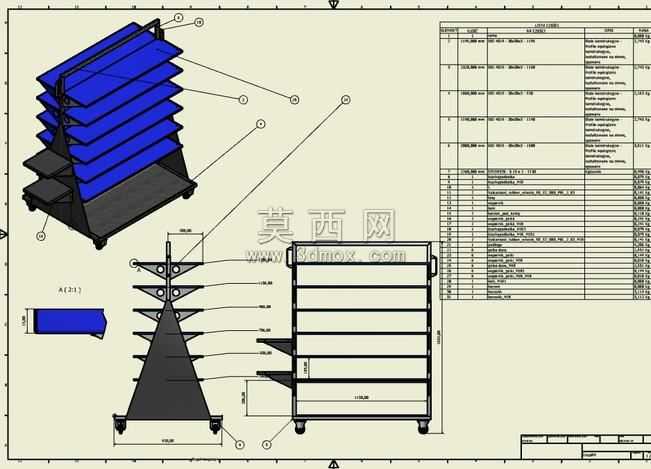

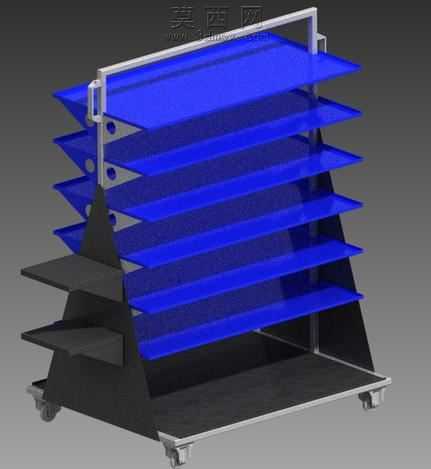

本作品为面向车间场景设计的多层可移动存储文件柜三维模型，采用Autodesk Inventor完成全参数化建模，整体结构围绕实用化存储需求展开设计。建模阶段首先搭建底部承载框架，采用矩形钢管焊接结构作为基底，底部配置四个万向脚轮，其中两个带刹车结构，既满足柜体灵活移动换位的需求，也可在固定工位时锁定位置避免滑移，框架建模时严格把控管材壁厚、焊接位的倒角过渡，保证结构强度符合工业承重要求。柜体主体设计了三种不同的置物结构适配不同存储需求：第一种为斜层板结构，层板采用15度倾斜角度设计，蓝色层板表面做防滑纹理处理，适合存放纸质文件、轻薄板材类物料，倾斜角度可避免物料滑落，同时方便操作人员快速取放；第二种为水平分层结构，搭配双侧抽拉式托板，层板间距可根据存储物品高度灵活调整，托板拉出后可临时放置待取用的物料，适配工具、盒装零件等物品的存储；第三种为锥塔式分层结构，采用三角形稳定支撑结构，层板尺寸从上到下逐步递增，适合存放不同规格的小型零件盒，充分利用垂直空间提升存储容量。材质渲染阶段，框架部分采用哑光黑色喷塑金属材质，还原工业柜体的耐磨防腐蚀表面质感，层板部分采用蓝色工程塑料材质，与黑色框架形成清晰的视觉区分，脚轮部分采用橡胶加金属轮毂的组合材质，还原真实脚轮的防滑耐磨特性，渲染时添加了车间环境的柔和漫反射光照，清晰呈现各部分结构的衔接细节与材质质感。设计过程中充分考虑人机工程学要求，柜体整体高度控制在1.5米范围内，保证操作人员无需踮脚即可取放最高层物品，各层板边缘做圆角处理避免磕碰，底部框架预留叉车孔位，方便整体转运。整套模型结构严谨，各部件装配关系清晰，无干涉问题，可直接用于生产加工参考，也可作为车间布局规划的配套模型使用。
