80x50规格带引线抱箍式加热圈结构设计

　　在橡塑成型、小型化工反应、流体管路伴热这类需要对圆柱筒体外壁进行均匀接触加热的场景里，抱箍式加热圈是应用频次极高的加热元件，这次呈现的80x50规格带引线结构的加热圈，完全围绕现场安装、热传导效率、接线可靠性几个核心工程需求做结构落地。从实际使用场景来看，这类加热圈大多套在注塑机料筒、小型挤出机机颈、实验用反应釜筒体的外壁，依靠自身抱箍的锁紧力让内侧加热面和被加热金属筒体完全贴合，避免空气间隙带来的热阻损耗，相比开放式的加热带，这种封闭筒状抱箍结构的热利用率能提升两成以上，同时热量向外散逸更少，能降低设备周边的环境温升，改善车间操作环境。

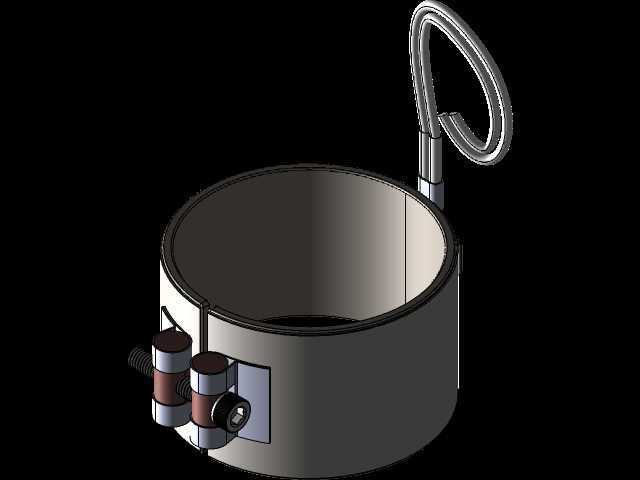

　　从结构设计思路上，整个加热圈的主体采用卷制筒状结构，内径严格匹配80mm的被加热筒体外径，筒体轴向宽度为50mm，刚好覆盖需要加热的筒体段，不会出现加热区域过短导致的温度梯度断层，也不会因为尺寸过长挤占周边的测温元件、冷却水路安装空间。筒身的开合处采用双螺栓锁紧结构，两个带绝缘隔套的锁紧螺栓分布在开合侧的上下位置，锁紧时可以让整个筒身圆周方向的抱紧力均匀分布，不会出现单侧贴紧、另一侧留有缝隙的问题，螺栓外侧的绝缘隔套一方面可以避免加热圈本体的带电部分通过螺栓传导到设备机架引发漏电风险，另一方面也能在高温环境下维持螺栓的锁紧力矩，不会因为长期热胀冷缩出现松动。

　　引线部分从筒身靠近开合侧的位置垂直引出，引线根部做了金属护套管加固，避免现场安装拉扯引线时，内部的加热丝接线端被拉断，护套管和筒身的连接位置做了密封处理，能阻挡车间内的油污、少量水汽渗入加热圈内部，延长元件的使用寿命。整个加热圈的安装边界非常清晰，安装时只需要将开合螺栓松开，把加热圈套在对应外径的筒体上，调整到需要的轴向位置后，均匀拧紧两个锁紧螺栓，直到筒体内壁和被加热面完全贴合即可，不需要额外做焊接、打孔等二次加工，对现有设备的改造适配性很强，哪怕是老旧设备的加热元件替换，也能在十几分钟内完成拆装作业。

　　在功能特性上，这种抱箍式结构的加热圈可以根据被加热筒体的实际外径做尺寸微调，哪怕筒体存在轻微的加工公差，也能通过锁紧螺栓的调节量实现完全贴合，相比尺寸固定不可调的焊接式加热套，现场适配的容错率更高。筒身的金属外壳采用耐高温的金属板材卷制，内部的加热层和外壳之间做了多层绝缘隔热处理，既保证热量尽可能向内侧的被加热筒体传导，也能让外壳表面的温度控制在安全范围内，避免操作人员误触引发烫伤。从结构细节来看，两个锁紧螺栓的位置特意避开了引线的引出方向，安装时扳手操作的空间不会被引线阻挡，现场接线时引线可以顺着设备的走线槽排布，不会和周边的运动部件、冷却管路产生干涉。

　　针对不同的加热温度需求，这种结构的加热圈可以通过调整内部加热丝的排布密度来匹配不同的功率密度，而外部的安装尺寸、连接结构完全保持一致，这就给设备的系列化设计带来了便利，同一款设备如果需要不同的加热功率，只需要更换对应功率的同尺寸加热圈即可，不需要修改设备筒体的结构设计，也不需要调整周边的安装空间预留。在长期使用的维护层面，这种结构的加热圈属于易损件，标准化的尺寸和安装方式可以让备件储备变得简单，不需要针对特定设备定制特殊规格的备件，工厂维护部门只需要储备对应内径和宽度的标准规格加热圈，就能覆盖车间内多台同规格设备的维护需求，降低备件库存的压力。

　　设计过程中也充分考虑了热胀冷缩的影响，筒身的开合缝预留了足够的伸缩余量，当加热圈升温到工作温度时，筒身会因为热膨胀出现微量的直径变化，预留的开合缝可以容纳这个变形量，不会因为热膨胀导致筒身拱起、和被加热面脱离，也不会因为冷缩导致锁紧力过大压坏被加热的薄壁筒体。引线部分的金属护套管采用可弯折的结构，安装时可以根据现场的接线位置调整引线的朝向，不需要额外加装转接接头，减少了接线故障点。整个结构没有复杂的异形零件，所有组成部件都是工业领域的标准件或者易加工的钣金件，生产加工的工艺性很好，不需要投入特殊的加工模具就能实现批量生产，成本控制也能满足工业大批量应用的需求。
