Hirschmann连接器配套STASI2安全支架

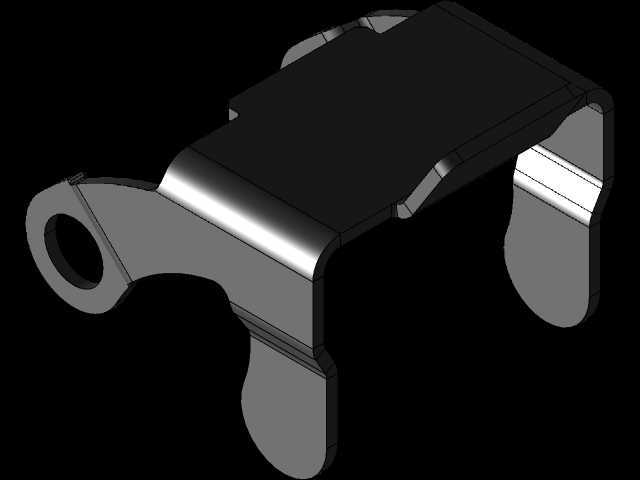

　　这款安全支架是Hirschmann ST系列连接器的配套安装固定件，主要面向工业电气连接场景的安装防护需求，在控制柜内部布线、工业设备外接电源接口、现场总线模块接线等场景中，能够为连接器提供可靠的机械固定与防误碰防护，避免接线部位受外力拉扯出现松脱、接触不良，或是被现场运维工具误触导致接线短路、连接器壳体变形等问题。从结构设计来看，支架采用弯折式钣金一体成型结构，整体没有多余的拼接部件，依靠钣金弯折形成的腔体刚好可以包覆连接器的尾部接线区域，一侧预留的带孔安装耳可以通过螺栓直接固定在设备面板、安装导轨或是控制柜的安装梁上，另一侧的开口结构刚好适配对应型号连接器的出线方向，不会干涉线缆的正常弯折走向，支架两侧的卡位结构可以和连接器本体的卡扣位精准契合，安装后不会出现相对窜动，不需要额外增加绑带或是固定胶来辅助定位。

　　在实际工程应用中，这类支架往往被用在振动较强的设备接线部位，比如生产线的工位传感器接线端、移动设备的电源接口处，普通的连接器直接接线后，长期受设备运行振动影响，接线端子的紧固螺丝容易出现松动，线缆外皮也容易在连接器根部反复弯折出现破损，加装这款安全支架后，支架可以承担大部分的外力拉扯载荷，线缆的弯折点会被引导到支架出口位置，避免应力集中在连接器的接线端子处，同时支架的金属壳体还能提供一定的电磁屏蔽效果，减少周边动力线缆对信号传输线的干扰。

　　设计这款支架的三维模型时，需要严格匹配对应连接器的外形尺寸公差，安装耳的孔径要适配常用的M3、M4固定螺栓，孔位的中心距要和Hirschmann官方给出的安装基准完全对齐，避免现场安装时出现孔位错位无法装配的问题；支架的弯折圆角要控制在钣金加工的合理范围内，既不能因为圆角过小导致弯折处出现应力开裂，也不能因为圆角过大导致支架和连接器之间出现装配间隙，无法起到有效的卡位固定作用；支架的内壁和连接器壳体之间要预留0.1到0.2mm的装配间隙，既保证安装时可以顺利卡入，也不会因为间隙过大导致支架晃动。

　　从安装边界来看，支架装配完成后，整体突出安装面板的高度要控制在合理范围内，不会和周边的其他电气元件产生空间干涉，出线口的边缘做了卷边处理，避免锋利的钣金边缘割伤线缆外皮，安装耳的位置做了下沉设计，螺栓锁紧后螺栓头不会突出支架表面，避免在狭小的控制柜内部布线时刮伤其他线缆。在做设备选型配套时，结构工程师可以直接调用这个三维模型装配到整体设备的电气安装布局中，提前校验安装空间是否充足，接线走向是否合理，不需要再手动测绘连接器的配套支架尺寸，能够大幅缩短电气安装部分的设计周期，也能避免后期装配时出现尺寸不匹配的问题。这类金属支架的表面一般会做钝化或是镀锌处理，具备基础的防锈防腐蚀能力，可以适应普通工业车间的环境使用，在一些有轻度腐蚀的场景下，也可以根据需求更换不锈钢材质加工，模型的壁厚参数可以根据实际材质的强度需求做微调，保证在承受常规线缆拉扯力的时候不会出现形变。
