标准Schuko插座内部组件拆解结构

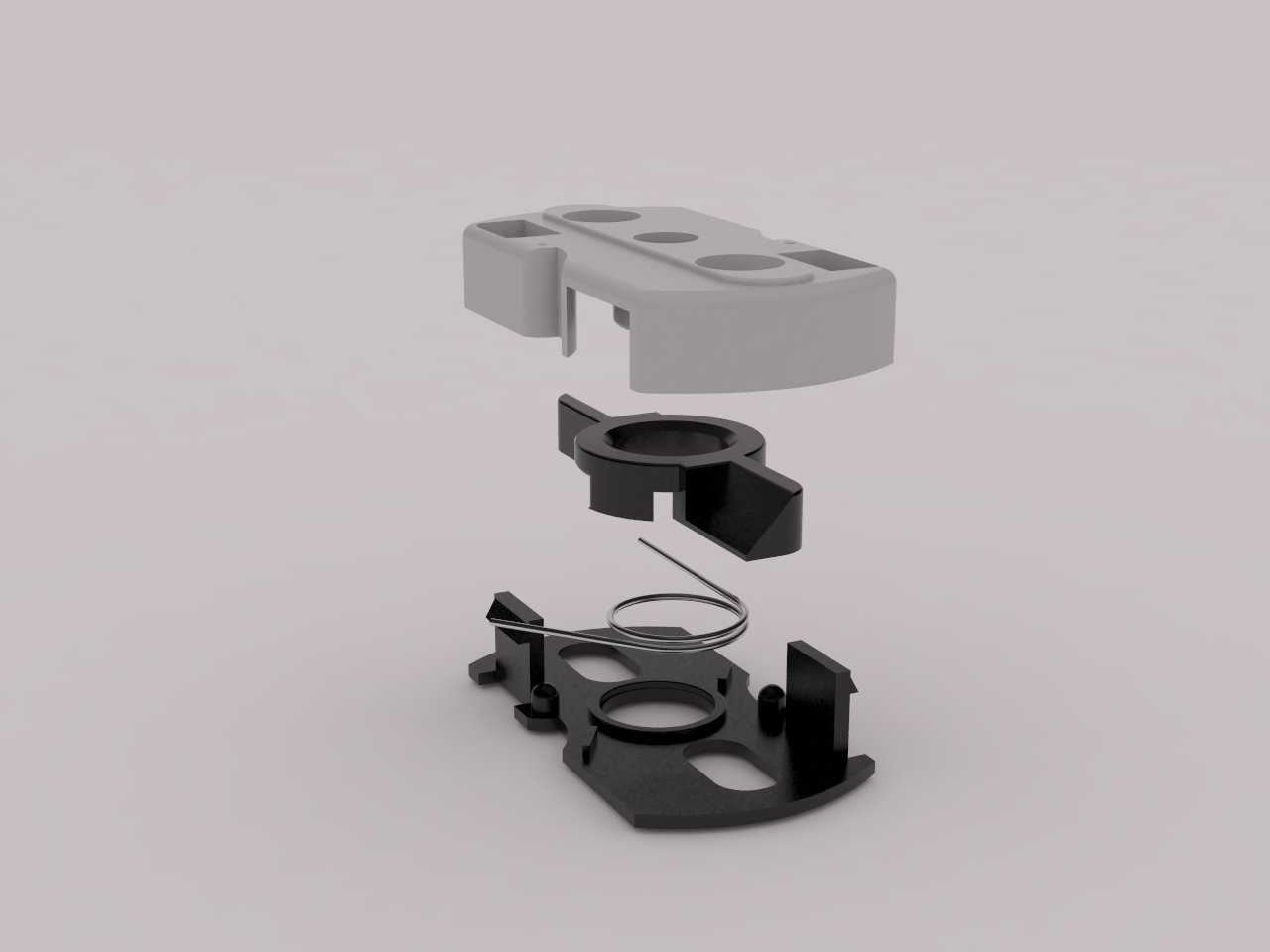

　　这套拆解呈现的是标准Schuko接地型电源插座的内部核心组件，在民用低压配电、工业临时取电、设备外接供电场景中，这类接插件是应用覆盖范围极广的基础电气连接部件，承担着市电回路导通、接地防护、插拔力维持的核心作用。从拆解分层结构来看，整套组件分为上盖绝缘壳体、中间接地导通环、弹性复位扭簧、下基座承载结构四个核心部分，各部件的配合精度直接决定插座的插拔寿命、接触可靠性与防护等级。设计过程中首先要满足欧标Schuko接插件的尺寸规范，插套的中心距、接地环的接触弧度、插拔导向的倒角尺寸都严格贴合安规要求，避免出现插合错位、接触电阻过大的问题。

　　上盖采用绝缘阻燃工程塑料材质，表面开设的两个圆形插孔对应零极插套位置，侧边的卡扣结构与下基座实现无螺丝扣合，既减少装配工序，也能避免螺丝松脱带来的内部短路风险，上盖的边缘做了0.8mm的止口设计，扣合后能实现IP20级的防触指要求，防止使用过程中异物掉入内部引发安全隐患。中间的黑色接地导通环采用铜合金基材表面镀镍处理，既保证导电性能，也提升耐磨抗腐蚀能力，环体两侧的定位凸台刚好卡入下基座的对应卡槽内，装配后不会出现周向转动，接地接触片的弧度经过反复调校，当插头插入时能保证至少6mm的接触长度，接触压力控制在12N-18N区间，既不会出现插拔过紧的卡顿感，也能避免接触压力不足导致的接头发热问题。

　　弹性复位扭簧采用65Mn弹簧钢线材绕制，线径0.4mm，有效圈数为3圈，扭簧的两个支脚分别卡接在保护门结构的限位槽内，这部分结构是实现单孔防误插的核心，当单侧插孔被异物插入时，扭簧的预紧力会顶住保护门无法开启，只有当插头的两个极片同时插入，同步推动两侧保护门克服扭簧力矩转动，才能顺利插合，从根源上避免儿童误触引发的触电风险。下基座作为整个组件的承载基础，同样采用阻燃绝缘材质，内部开设的定位槽分别固定零火极插套、接地环、扭簧与保护门结构，基座底部的两个安装孔位对应标准86型暗装盒的孔距，安装时可以直接通过螺丝固定在预埋的接线盒内，基座背部的接线端子采用压线式结构，能适配1.5-2.5平方毫米的铜芯导线，接线后导线拉脱力不低于50N，满足长期使用的接线可靠性要求。

　　整套组件的外形尺寸严格控制在直径45mm、总厚度22mm的边界内，刚好适配标准Schuko插座的面板安装空间，不会出现与面板干涉、与暗装盒内其他接线部件挤压的问题。在结构设计的细节处理上，所有塑料部件的脱模斜度控制在1.5度，既方便注塑生产脱模，也不会影响部件之间的配合精度；金属导电部件的所有锐边都做了R0.3的圆角处理，避免装配过程中划伤绝缘部件，也防止锐边尖端放电带来的安全隐患；扭簧的表面做了发黑防锈处理，在长期使用过程中不会因为锈蚀导致弹性失效，保证保护门结构的动作可靠性。从实际应用的角度出发，这类插座组件的设计需要平衡安规要求、使用手感、生产成本三者的关系，接触压力过大不仅会导致插拔费力，还会加速插套的磨损，缩短使用寿命；接触压力过小则会导致接触电阻升高，大电流负载下出现发热烧蚀的问题，这套结构在多次插拔循环测试后，接触电阻仍能稳定在5毫欧以内，满足16A/250V的额定负载要求，适配绝大多数民用与轻工业场景的取电需求。
