三菱TM-RU2M004E30直驱伺服回转台

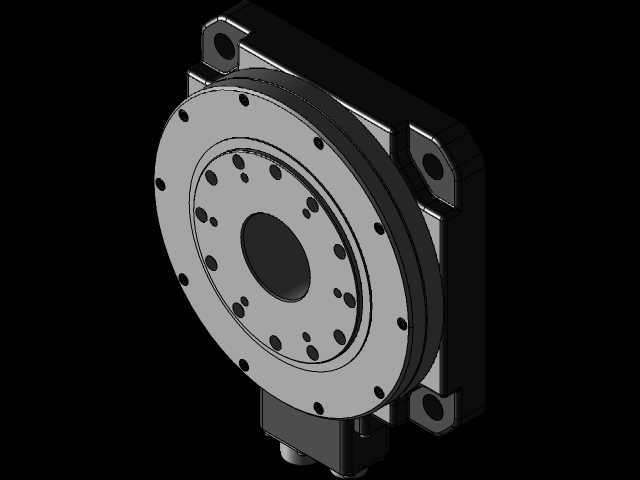

　　从结构设计逻辑来看，转盘主体采用中空轴式布局，中心的通孔可以直接穿过气路管线、电缆或者工装定位拉杆，在搭配自动化上下料机构时，无需额外设计拖链绕行结构，能大幅压缩设备上部的安装空间，也避免了管线随转盘反复弯折造成的疲劳损耗。上部的回转法兰面均匀布置了多组不同规格的安装螺孔与定位销孔，可直接适配不同规格的工装夹具、载具甚至小型执行机构，不需要额外设计过渡连接法兰，降低了配套工装的设计加工成本。下部的安装基座采用带定位凸台的方形结构，四个角预留了沉头安装孔，安装时可以先通过基座底部的定位止口与设备安装板的定位槽完成初定位，再锁紧固定螺栓，能有效保证转盘回转中心与设备安装基准的同轴度，避免安装偏斜带来的回转跳动误差。这款额定扭矩4Nm的直驱式伺服转盘，核心应用场景覆盖3C电子精密组装工位的微小角度分度、光学检测设备的工件多面姿态切换、小型精密机床的辅助回转送料，以及半导体封装环节的晶圆精准对位工序，区别于传统带减速机构的回转平台，该结构取消了齿轮、同步带等中间传动环节，从根源上消除了传动背隙带来的定位误差，在需要频繁正反转切换、小角度步进调整的工况下，重复定位精度可以稳定保持在角秒级，完全适配对角度一致性要求极高的精密生产环节。

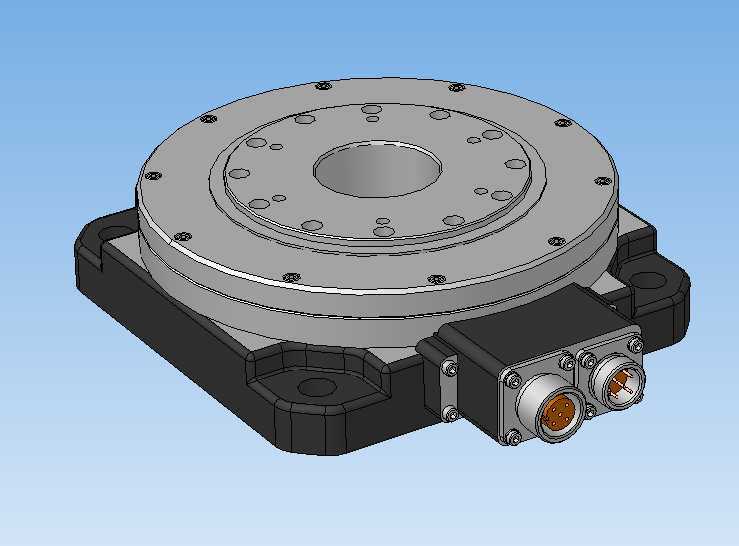

　　侧面集成的双连接器接口，分别负责动力供电与编码器信号传输，接口采用工业级航空插头设计，防护等级满足车间常规生产环境的使用要求，接线时可以快速插拔，不需要在设备组装时逐一焊接接线，能有效缩短设备的装配调试周期，接口旁的固定螺栓可以保证连接器在设备长期运行振动的工况下不会出现松脱断线的问题。在选型适配过程中，需要重点关注该转盘的安装边界尺寸，其整体高度控制在薄型化区间，对于安装空间竖向尺寸受限的紧凑型设备非常友好，法兰外径适配小载化工位的安装需求，额定负载下的最高回转速度可以满足大部分精密检测、组装工序的节拍要求，不会因为转台响应速度拖慢整线生产效率。

　　设计建模过程中，对转盘的密封结构做了细节还原，回转法兰与基座之间的密封槽、密封圈结构都做了等比例复刻，在做设备整体的防护性能验证时，可以直接导入模型做干涉检查，确认密封结构与周边工装的安全距离。同时模型还原了内部力矩电机的定子、转子装配关系，以及高精度编码器的安装位置，在做设备整机的动态仿真时，可以准确模拟转盘的转动惯量、加减速响应特性，帮助工程师提前预判整线的节拍匹配度，避免选型时出现扭矩不足或者响应速度不匹配的问题。

　　不同于传统凸轮分割器只能实现固定角度的分度动作，该伺服转盘可以通过程序控制实现任意角度的回转定位，在多品种小批量的柔性生产场景下，不需要更换机械结构，仅通过参数调整就可以适配不同产品的分度需求，大幅提升产线的柔性适配能力。建模时对所有安装孔的位置、深度、螺纹规格都做了精准还原，工程师在做配套工装设计时，可以直接调用模型的安装孔位特征，不需要反复核对二维图纸的尺寸，能有效减少设计阶段的尺寸核对工作量，降低工装设计出错的概率。基座部分的加强筋结构也按照实物做了还原，在做设备整体的静力学仿真时，可以准确分析基座安装后的受力变形量，提前优化安装板的支撑结构，避免长期负载运行后基座变形影响转盘的回转精度。
